  • Niezwykle mały konwerter USB-UART

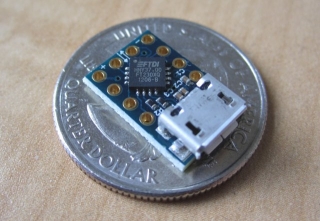

    Już ręczne lutowanie popularnego chipu FT232R w obudowie SSOP28 sprawia nieco trudności i wymaga precyzji. A co gdyby cała płytka konwertera USB-UART, wraz ze złączem USB, była wielkości dwóch takich układów? Jim Paris podjął się takiego wyczynu i zaprojektował, a następnie wykonał konwerter o rozmiarach ok. 1 cm x 1,6 cm wliczając wlutowane złącze micro-USB B.

    Urządzenie zostało oparte o jeden z najnowszych chipów FTDI, FT230XQ, a do wyjścia można się podłączyć poprzez metalizowane otwory w standardowym rastrze 0,1". Wyprowadzone zostały wszystkie sygnały z układu FTDI. Obsługiwane są napięcia we/wy od 1,8 do 3,3 V wraz z tolerancją 5V. Konfiguracji napięć dokonuje się poprzez zalutowywanie lub usuwanie cyny z czterech zworek na płytce. Oprócz FT230XQ i złącza na PCB jest jeszcze parę rezystorów i kondensatorów SMD w rozmiarze 0402.

    Jim udostępnia całość projektu: dokumentację i pliki Eagle'a, lecz samodzielny montaż będzie utrudniony nie tylko z powodu małych rozmiarów elementów. Na środku układu FTDI w obudowie QFN jest pad masy, dlatego należałoby użyć hot-aira, a najlepiej pieca do lutowania rozpływowego. Na szczęście autor oferuje także gotowe, zlutowane moduły w cenie 9 $ za sztukę.

    Źródło:
    http://jim.sh/ftx/

    Fajne? Ranking DIY
    O autorze
    exti
    Poziom 32  
    Offline
    exti napisał 2419 postów o ocenie 164, pomógł 10 razy. Mieszka w mieście Wrocław. Jest z nami od 2008 roku.
  • #2 10895921
    piotr_go
    Konstruktor DIY elektronika

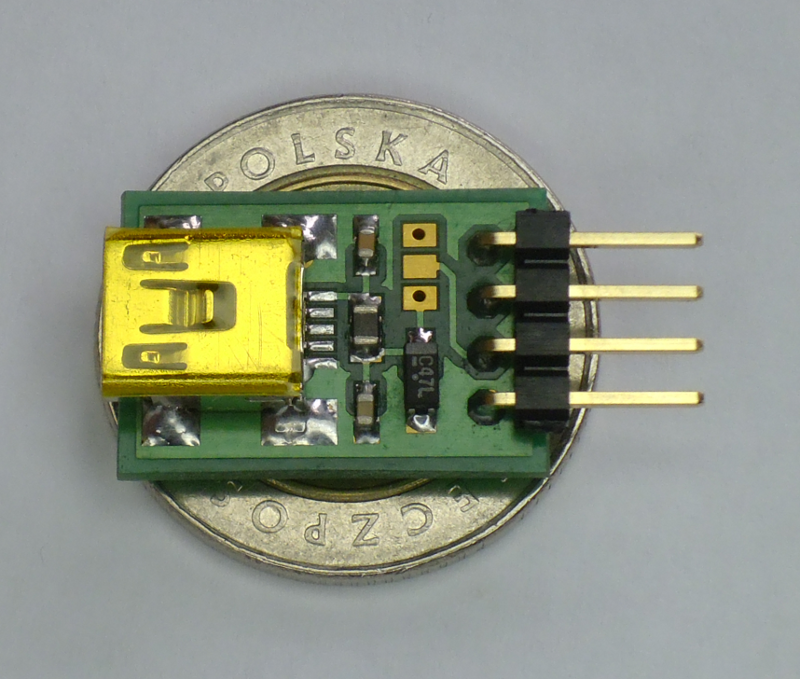

    Też coś takiego popełniłem ze 2 lata temu.
    Niezwykle mały konwerter USB-UART
    Ze względu na to że preferuję mini USB wymiary nieco większe (20x13 mm).
    Scalak po drugiej stronie PCB.
