2N Power Supply model: MAV-400P-P4 pad造 (zwarcie baza-kolektor) tranzystory MJE

11 Sty 2005 23:01 2951 4
  • Poziom 37  
    2N Power Supply model: MAV-400P-P4 pad造 (zwarcie baza-kolektor) tranzystory MJE
    Dostalem do przetestowania i ew naprawy zasilacz MAV-400P-P4.
    Pierwsze wlaczenie do pradu (sama plytka bez obudowy) - zasilacz "dziala" napiecia pod obciazeniem w normie...
    Ponowne sprawdzenie po skreceniu obudowy - w momencie podania 230V strzelily bezpieczniki, w zasilaczu padly (zwarcie baza-kolektor) tranzystory MJE13009 w przetwornicy glownej, po ich wymianie (dalem MJE13007) przetwornica pomocnicza dziala normalnie, przetwornica glowna sie uruchamia na kilka sekund i sie wylacza cykl sie powtarza po odcieciu 220V i odczekaniu 20-30sek

    Na plytce drukowanej nie znalazlem sladow luku czy miejsc gdzie jakis element obudowy mogl cos zewrzec, zasilacz testowalem obciazeniem 12V/20W i 5V/5W (zarowki samochodowe 12V/20W) + rezystory 330Ω na pozostalych napieciach, zasilacz zbudowany jest na ukladzie KA7500, obwod wlaczania i Power Good na tranzystorach.
  • e-miernikie-mierniki
  • Moderator
    Witam ! ... wymie termistor , tranzystory za s豉be,nie mia貫 uszkodzonego mostka?Sprawd masz uszkodzenie w obwodzie tych tranzystor闚 (opory) . Podaj napi璚ia na uk豉dzie KA7500. Czy masz przez ten moment napi璚ie PG ? Pozdrawiam
  • e-miernikie-mierniki
  • Poziom 37  
    Rezystory w obwodach baz tych MJE 13009 s cale, zastanawiam si nad wymiana 2 elektrolit闚 2,2µF/50V tez w obwodzie baz, termistor ma slady uszkodzenia - wymieni貫m, mostek wytrzyma (w fabryce dali diodki 3A/1000V, ca造 zasilacz z tych lepszych)

    Zachowanie si zasilacza po podaniu napi璚ia:
    Na ok 5-10sek zasilacz si uruchamia i napi璚ia na wyj軼iu osi庵aj nominalne (s造cha lekkie cykniecie) potem gdzie zaczyna "ocieka" 220V - wrzucona w szereg z sieci 瘸r闚ka 220V/75W na moment si za鈍ieca i po nast瘼nych 5-10 sek zasilacz si wy陰cza. Power Good si nie pojawia (dok豉dniej jest lekkie drgniecie wskaz闚ki miernika w momencie jak si za鈍ieca 瘸r闚ka 220V, cyfrowy pokazuje skok od 0 do 0.25V tu cyfr闚ce za bardzo nie wierz)

    Przetwornica pomocnicza ca造 czas pracuje, daje 5.04V i na drugim obwodzie
    15.75V
    Napi璚ia na ko鎍闚kach uk豉du scalonego KA7500:
    1 - 0.5V
    2 - 2.51V
    3 - 0.32V
    4 - 3.68V
    5 - 1.63V
    6 - 4.52V
    7 - 0V
    8 - 2.15V
    9, 10 - 0V
    11 - 2.15V
    12 - 11.75V
    13, 14 - 4.91V
    15 - 2.44V
    16 - 0.22V

    Tranzystory wiem ze za s豉be do normalnej pracy ale do test闚 wystarcza, a nie chce kupowa nowych je瞠li mog znowu p鎩嗆 z dymem...

    Dodatkowe 3 pytania:
    1. Jak szukam w鈔鏚 z這mu z rozlutowanych zasilaczy zamiennik闚 dla tranzystor闚 mocy to sugerowa si tylko Ic max i Uce max czy s tu tez wa積e inne parametry (i jakie)
    2. Inny zasilacz po naprawie (utrata pojemno軼i kondensatora elektrolitycznego w przetwornicy pomocniczej + paskudny zimny lut w tamtym rejonie) piszczy ale napi璚ia daje jak trzeba (sprawdzane pod obci捫eniem 瘸r闚kami samochodowymi w zwyk造 spos鏏) - uzna za sprawny czy raczej poszuka czego jeszcze?
    3. Czy jest sens wyci庵a przetwornice pomocnicze z zasi貫k ATX i montowa je na osobnych p造tkach np w celu zmajstrowania 豉dowarki do kom鏎ki albo zasilacza do swicza internetowego, jakie s typowe parametry tych przetwornic i czy da si podregulowa napi璚ie - np na 7.5V zamiast 5V
  • Pomocny post
    Moderator
    ... wymiana tych obu elektrolit闚 2,2uF/50V nasuwa si z racji uszkodzenia obu tranzystor闚
    a) z podmian do test闚 si zgadzam ( tylko sprawd je czy nie maj jaki dodatkowych przej嗆 ) .Co do zamiennik闚 dla MJE13009 to zapewnie w鈔鏚 z這mu nie znajdziesz (BUV66(A),BUT22B,STI13009,ST13009) oczywi軼ie dobrze si sugerujesz ale MJE13009 s dost瘼ne.
    b)Jakie masz napi璚ie na tych du篡ch elektrolitach i czy po wy陰czeniu napi璚ia jednakowo one spada na obu kondensatorach w czasie? Sprawd dobrze oba opory na nich.

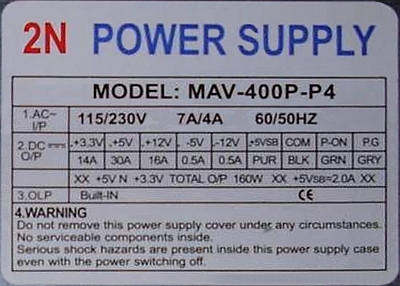

    c) nie znam tego zasilacza i je郵i masz skaner to prosi豚ym o naklejk z niego dobrej jako嗆i
    d) na czym masz zrobione napi璚ie PG ? Tam masz uszkodzenie !
    e) je郵i chodzi o ten inny zasilacz i to piszczenie to szukaj przyczyny piszczenia je郵i jej nie znajdziesz nie traktuj ten zasilacz za naprawiony.
    f) je瞠li nie sprawdzi貫 porz康nie element闚 g堯wnych na drugim radiatorze to to zr鏏
    g) co do reszty zapytania co i jak i czy ma sens ? Pozwolisz 瞠 si nie wypowiem !
    Pozdrawiam bra lutuj帷 !
  • Poziom 37  
    Kupilem troche elementow i wrocilem do tych zasilaczy tranzystory sa juz MJE13009, te 2 kondensatory elektrolity w ich bazach tez wymienione i dalej jest to samo...
    Elementy w bazach tych tranzystorow tez sprawdzilem napiecie na kondensatorach elektrolitycznych glownych: 150 i 155V, po odcieciu ~230V spadaja mniejwiecej jednakowo, rezystory rozladowujace te elektrolity dobre.

    Dodatkowa uwaga - to napiecie mocno siada (ponizej 80V) w tym samym czasie co wylacza mi sie przetwornica glowna. Diody prostownicze w obwodzie glownym sprawdzone - ok
    Napiecie PG jest na sporej ilosci tranzystorow, rezustorow i diod i ciezko sie (przynajmniej o tej porze) polapac jak to dziala.

    Drugi zasilacz zrobilem - jeden z kondensatorow stracil pojemnosc, po wymianie na inny zasilacz sie uciszyl...
    Edit: 22 Sty 2005 22:17
    Zasilacz dziala, a powodem by uwalony termistor i jeden z duzych kondensatorow elektrolitycznych na stronie pierwotnej.
