Wentylator kanałowy + regulator obrotów

ps3 11 Cze 2012 01:37 4031 13
  • #1 11 Cze 2012 01:37
    ps3
    Poziom 9  

    Witam

    Chciałbym sie upewnić nie chce niczego spalić przez przypadek

    Chce podłączyć regulator obrotów pod wentylator kanałowy ( podobny do wentylator kanałowy VKV)

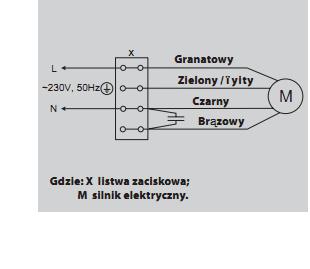

    Podaje zdjęcie regulatora w jaki sposób podłączyć i schemat wentylatora.

    Tam gdzie pisze "Into" przy regulatorze podłączam razem do wentylatora w miejsce oznaczone N ? ,
    W miejscu przy regulatorze '"out" idzie kabel L i ten łącze razem z kablem od wentylatora N z wtyczka ? ( zasilanie)


    Problem drugi to nie wiem jaki muszę mieć kabel czy 4 żyłowy? bo na schemacie wentylatora są na 4 wejścia . nie rozumiem tego gdzie jest na schemacie kabel czarny i brązowy i ten "symbol " nie wiem o co chodzi w tym ?

    Wentylator kanałowy + regulator obrotów

    0 13
  • #2 11 Cze 2012 07:04
    kwantor
    Poziom 38  

    Podłącz wentylator zaciskami L i N w miejsce na schemacie "obciążenie), out i into do sieci- nic nie zepsujesz.

    Zielony/tylty to jest ochrona- bolec gniazdka.

    0
  • #3 11 Cze 2012 12:40
    movzx
    Poziom 39  

    kwantor napisał:
    out i into do sieci
    Taak - wedle tego opisu będzie piękne BUM :D

    ps3 napisał:
    na schemacie wentylatora są na 4 wejścia

    Na schemacie wentylatora nie ma żadnych 4 wejść, i jest to dokładnie opisane.
    Czwarty zacisk jak widać nie jest podłączony, więc nie pchaj tam żadnego przewodu jak nie każą.
    Podłączasz tylko zero ochronne (PE) tam gdzie jest zielono-żółty, a następnie L - do "out" regulatora i N - do sieci.
    Do "into" regulatora podłączasz L z sieci i powinno działać.

    0
  • #4 11 Cze 2012 15:53
    ps3
    Poziom 9  

    Czy tak to podłączyć ?( po lewej stronie to wentylator)

    ]

    0
  • #5 11 Cze 2012 15:55
    movzx
    Poziom 39  

    Jeśli ten "żółty" to żółto-zielony (PE) to tak.

    0
  • #6 11 Cze 2012 16:03
    ps3
    Poziom 9  

    Ta zgasza się ten żółty to jest uziemienie.


    Mam jeszcze takie pytanie czy te regulatory obrotów wszystkie sa tyrystorowe :

    Elektroniczny Regulator obrotów UNI-1 ( można znalezc dane wpisując regulator UNI-1)

    ELEKTRONICZNY PODTYNKOWY REGULATOR OBROTÓW SILNIKA DOSPEL RP-300

    Elektroniczny regulator obrotów VENTS RS-1-400

    http://www.vents-group.pl/wentylacja-profesjonalna/sterowniki/rs-1-400

    0
  • #7 11 Cze 2012 17:25
    kwantor
    Poziom 38  

    movzx napisał:
    Taak - wedle tego opisu będzie piękne BUM

    Nie będzie bum, bo Podłącz wentylator zaciskami L i N w miejsce na schemacie "obciążenie
    Trzeba czytać uważnie i trochę pomyśleć, co miałby piłką do metalu wyciąć miejsce na ten wentylator w miejscu nadruku "obciążenie" w regulatorze?

    0
  • #8 11 Cze 2012 18:28
    movzx
    Poziom 39  

    kwantor napisał:
    Trzeba czytać uważnie i trochę pomyśleć
    Skoro pytający pomimo schematu nie wie jak podłączyć, to nie wymagaj dogłębnej wiedzy elektrycznej.
    Napisałeś wprost o podłączeniu "into" i "out" do sieci, co spowodowałoby zwarcie - to zdanie zacytowałem.

    0
  • #9 11 Cze 2012 18:38
    kwantor
    Poziom 38  

    Ciekaw jestem, czy faktycznie w ślepo tak by podłączył sieć do wejść z pominięciem wentylatora- może zechce odpowiedzieć.
    Ale brawo za czujność, pozdrawiam.

    0
  • #10 11 Cze 2012 19:03
    ps3
    Poziom 9  

    kwantor napisał:
    Ciekaw jestem, czy faktycznie w ślepo tak by podłączył sieć do wejść z pominięciem wentylatora- może zechce odpowiedzieć.
    Ale brawo za czujność, pozdrawiam.


    dobre to z tym pominięciem



    Nic w ślepo bym nie podłączył .
    kwantor - twoja odpowiedz była nie zrozumiała za bardzo dlatego nic nie odpisywałem i czekałem na odpowiedz innych użytkowników

    0
  • #12 23 Cze 2012 17:10
    kwantor
    Poziom 38  

    Miałeś na początku inne foto i na tym sie opieralismy, teraz to nie wiadomo co to jest to M i czy dobrze tak będzie. Potrzebny jest opis, wyprowadzeń, żeby nie było bum.
    Regulator przewaznie wpina się szeregowo, ale są takie i takie.
    Co do pytania o rodzaj regulacji, to wszystkie wykorzystują triac, nie tyrystor.

    0
  • #13 23 Cze 2012 17:31
    ps3
    Poziom 9  

    To jest całkiem inny regulator obrotów postanowiłem kopić lepszy . REGULATOR PRĘDKOŚCI VENTS RS-1-400

    To M na regulatorze to jest uziemienie może?

    0
  • #14 23 Cze 2012 17:38
    kwantor
    Poziom 38  

    Jak kupiłeś, to musisz mieć jakiś opis.

    Może to oznaczać motor i wtedy ten schemat jest prawidlowy.

    0
