  • Wiele osób na forum często zadaje w wątkach stworzonych przez początkujących "czy ja jestem jasnowidzem?". Czasami nie sposób jest tego nie napisać, zważywszy iż posterzy ograniczają liczbę informacji, które mogą być przydatne w rozwiązaniu ich, czasami bardzo podstawowych, problemów.

    Bruce Trump spotkał się z podobnym problemem na forum Engineer to Engineer (E2E). Wiele pytań zadanych na forum ogranicza się do postawienia problemu "mój wzmacniacz nie działa, co się dzieje?". Wiele z tych pytań to zagadki niemalże detektywistyczne, a nie elektroniczne. Niestety nie wszystkie takie zagadki da się rozwiązać. Poniżej znajduje się niewielki poradnik co powinno znaleźć się w takim poście, aby szansa na pomoc była jak największa.

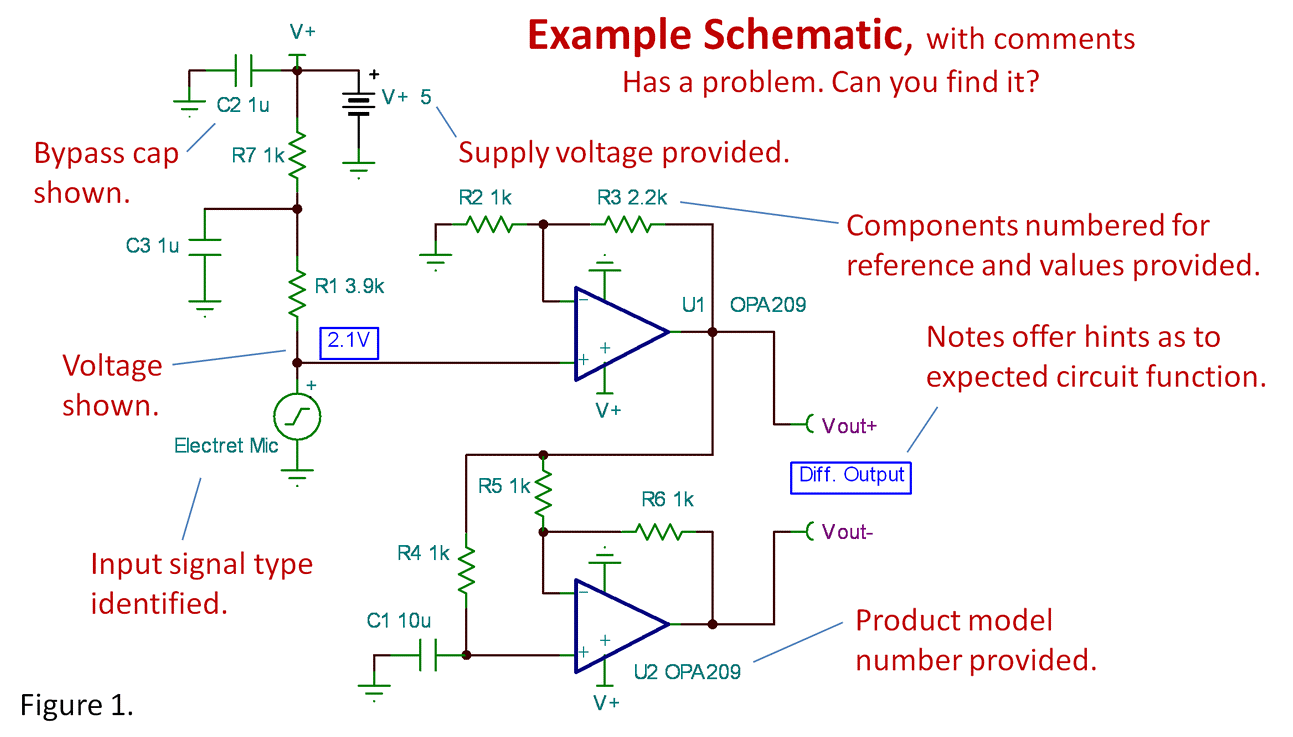

    Schemat - opisanie słowami układu może nie być łatwe, nawet jeśli to relatywnie prosty układ. Możność różnej interpretacji tego samego opisu jeszcze bardziej to komplikuje. Co więcej na załączonym schemacie można zamieścić wiele istotnych informacji, tak jak na poniższym przykładzie.

    Jasnowidzenie usterek na forum


    Napięcia zasilania - na schemacie może być napisane jakie jest zasilanie, ale można to również opisać w tekście.

    Oscylogramy - jeśli takowymi dysponujesz, umieść je w opisie. Pamiętaj żeby opisać je parametrami przy jakich zostały zrobione (napięcie/div, stała czasowa).

    Oscylacje - masz w układzie problem z oscylacjami? Opisz je, nie zapominając podać ich częstotliwości czy amplitudy.

    Szum - masz problem z szumem w układzie? Jego natężenie może być zadziwiająco duże, a może jego charakterystyka wydaje się być inna niż planowana? Warto opisać te fakty, wspominając dodatkowo czy szum jest skorelowany z innymi parametrami układu lub innymi działaniami.

    Dokładne i aktualne numery układów - istotnym jest opisanie z jakich układów korzystasz. Czasami różnice w oznaczeniach i parametrach są niewielkie, ale mogą mieć krytyczny wpływ na działanie układu.

    Oczekiwane zachowanie - czasami układy zdają się działać poprawnie. Opisz czego oczekujesz od układu.

    Zmierzone napięcia stałe - jeśli Twój układ w ogóle nie działa, pomierz w kluczowych punktach napięcia stałe, względem masy. Pomoże to debugować taki układ.

    Obciążenie - z jakim obciążeniem pracuje układ? Czy jest to wysoka czy niska impedancja? Jaki jest jego charakter - pojemnościowe? indukcyjne? Opisanie tego co znajduje się dalej, za układem, ale ma na niego wpływ ułatwi rozwiązanie problemów.

    Kondensatory odsprzęgające - opisz gdzie i jakie zastosowałeś, najlepiej umieść to na schemacie.

    Co dotychczas zrobiłeś - opisz swoje dotychczasowe starania o uruchomienie tego układu. Jakie kroki już podjąłeś i jaki był ich wynik?
