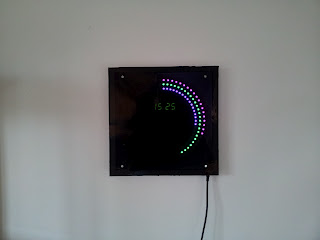

Chciałbym przedstawić ciekawy projekt zegara. Pisząc "potężny" miałem na myśli chociażby ilość diod LED znajdujących się na płytce PCB. W projekcie zastosowano, aż 180 diod LED RGB, zasilanych stało-prądowo poprzez układy TLC5925. Każdy taki układ posiada 16 wyprowadzeń, a w zegarze znajduje się 12 takich układów. Ponadto w zegarze znajdują się cztery wyświetlacze 7-segmentowe LED. Sercem układu jest mikrokontroler ATmega328P wraz z zegarem czasu rzeczywistego, którym jest popularny układ DS1307. Autor postanowił również wyposażyć zegar w fotorezystor jako czujnik natężenia światła, służący do regulacji jasności zegara. Zastosował również czujnik wilgotności i temperatury - DHT11. Nie zapomniał również o baterii podtrzymującej zasilanie zegara w przypadku braku napięcia w sieci. Ze względu na dużą ilość diod LED, przy maksymalnej jasności świecenia diod LED, zegar świeci naprawdę jasno, dlatego też wprowadzono regulowany poziom jasności - ustawiany w zależności od pory dnia, i jak wcześniej wspomniałem, natężenia oświetlenia w pobliżu zegara. Ze względu na diody RGB można poeksperymentować z kolorami, ale autor doszukał się dziesięciu, które można rozróżnić bezproblemowo. Według autora, nie ma efektu migotania diod LED, ponieważ, każda dioda jest adresowana osobno.
Płytka PCB została wykonana przy użyciu metody termotransferowej, ścieżki nie są mniejsze niż 0,44mm , a wszystkie otwory o średnicy 0,8 mm. Na środku zegara znajdują się przełączniki, które jak pisze autor posłużyły do testów.
Autor postanowił udostępnić pełną dokumentację, na stronie źródłowej znajdują się schematy, zdjęcia oraz dokumentacja wraz z oprogramowaniem do pobrania. Można tam również znaleźć filmik na którym pokazano działanie zegara.
