Interaktywna ściana LED aktywowana wodą.

emer2 22 Sie 2012 22:32 7338 11
  • Interaktywna ściana LED aktywowana wodą.

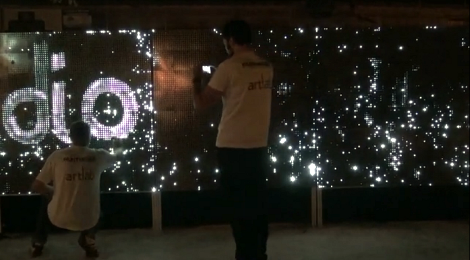

    Miniaturka przedstawia interaktywną wodną ścianę LED stworzoną przez Antonin Fourneau, zaprojektowaną w Digitalarti Artlab. Dużo ludzi było ciekawych jak taka ściana LED działa, jak to możliwe, że ściana polana wodą zaczyna świecić. Autor artykułu związanego z tym tematem, postanowił sprawdzić i przetestować działanie takiej ściany LED. Otóż okazało się to bardzo proste i jedynymi elementami elektronicznymi użytymi w tym projekcie są diody LED.

    Interaktywna ściana LED aktywowana wodą.

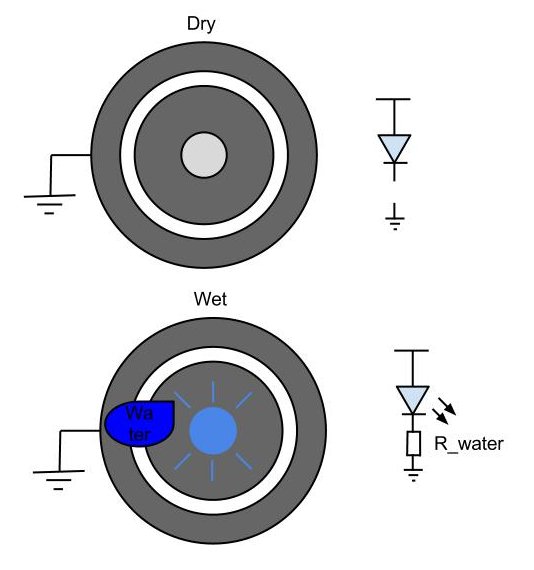

    Antonin Fourneau tłumaczy działanie układu bardzo prosto, mianowicie dioda LED jest zamontowana do dwóch padów na płytce PCB. Woda, którą polane zostaną pady spowoduje zamknięcie obwodu, przez diodę LED popłynie prąd i dioda zacznie świecić. Jasność świecenia nie jest przypadkowa, ponieważ taki wodny styk ma różną rezystancję, w zależności od ilości i jakości wody. Jasność świecenia zależy również prądu przewodzenia diody LED. Wiadome jest, że jeśli dioda ma mniejszy prąd przewodzenia, to będzie jaśniej świeciła, przy tej samej ilości wody, niż dioda o większym prądzie, dlatego też budując taką ścianę, należy zwrócić na to uwagę Autor testu pokazał na filmiku, na swojej stronie, jak ilość wody wpływa na jasność świecenia diody. Jeśli woda spłynie, styk między padami zostanie przerwany i dioda zgaśnie. Autor postanowił zamontować diody LED o średnicy 3mm. Na stronie źródłowej znajduje się schemat pojedynczego panelu składającego się z 12 diod LED oraz wzór płytki PCB. Autor udostępnił wszystkie potrzebne pliki, ale zwraca uwagę, żeby przed wykonaniem takiego projektu, sprawdzić poprawność płytki PCB. Zachęcam też do obejrzenia filmików nie tylko ze strony źródłowej artykułu, ale również ze strony projektu.

    Strona źródłowa

    Strona projektu

    Fajne? Ranking DIY
    O autorze
    emer2
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: projektowanie i montaż elektroniki
    emer2 napisał 434 postów o ocenie 56. Mieszka w mieście Warszawa. Jest z nami od 2008 roku.
  • #2 11236291
    Jatsekku2
    Poziom 12  
    Dosyć ciekawy, prosty i oryginalny projekt, zabawa musi być przednia :D. Zastanawia mnie jednak jak szybko korozja pochłonie taki układ (A raczej pady na pcb).
  • #3 11236393
    Snikers
    Poziom 24  
    Korozja może być znaczna przy stosunkowo dużym prądzie płynącym przez wodny rezystor. Chyba nawet ewentualne pozłacane pady nie wiele by pomogły.
  • #4 11236430
    OldSkull
    Poziom 28  
    Może pady są pokryte czmyś co niekoroduje? (np. złotem) Ciekawe jest to, że ściana jest przezroczysta - użyli folli jako materiał PCB?
  • #5 11236635
    xamrex
    Poziom 28  
    Oni tam używają wody w spray'u?
    Albo to jest coś innego ?
  • #6 11236778
    Altmer
    Poziom 11  
    xamrex napisał:
    Oni tam używają wody w spray'u?

    Zwykłe atomizery/spryskiwacze. Np. do kwiatów.
  • #7 11237924
    Jatsekku2
    Poziom 12  
    Można by pokryć pady jakimś polimerem przewodzącym, albo zastosować tranzystory (ale podniesie się problem skomplikowania, no i koszty będą wieksze ;/)
    Myślę, że trzeba by jednak kombinować w stronę padów...
    O albo zastosować jakoś elektrody węglowe :D
  • #8 11238921
    siurdack2moderator
    Poziom 10  
    Ciekawi mnie koszt wykonania takiej ściany, nie mogę się doczytać w źródle
  • #9 11239120
    andrzejlisek
    Poziom 31  
    Ciekawe, czy da się zrobić pady ze stali nierdzewnej lub kwasoodpornej. Wtedy problem korozji odpada.

    Właściwie to mogłaby być blacha z otworami przytwierdzona do szyby lub plexi pełniąca funkcję zewnętrznej elektrody i w każdym otworze znajdowałby się krążek pełniący funkcję wewnętrznej elektrody. Oczywiście połączenia krążków z drutami byłyby z drugiej strony, gdzie woda nie ma dostępu.
  • #10 11240160
    OldSkull
    Poziom 28  
    andrzejlisek napisał:
    Ciekawe, czy da się zrobić pady ze stali nierdzewnej lub kwasoodpornej. Wtedy problem korozji odpada.

    Wydaje mi się, że woda+prąd i tak mogą spowodować korozję. Grafit jest ciekawszym pomysłem (ale ma sporą rezystancję).
    Jestem w ogóle ciekaw jak taki laminat jest zabezpieczony, z tyłu zalakierowany/zażelowany a z przodu tylko pady i otwory od LEDów?
  • #11 11242276
    karol9966
    Poziom 10  
    Gdy wodą polejemy górną partię diód to czy spływająca woda nie zapala tych niżej?
  • #12 11259601
    Maticool
    Poziom 20  
    Myślę, że na korozję wystarczyłoby w warunkach domowych zwykłe pocynowanie padów.
