Bramka podczerwieni - detektor przejścia.

08 Wrz 2012 18:49 2340 3
  • Poziom 11  
    Witam!

    Mam problem ze zrobieniem bramki na podczerwień. Używam do tego diody ir, a jako odbiornik fototranzystor. Z założenia układ ma działać w ten sposób, że przy podaniu światła na fototranzystor na wyjściu układu ma być "1", a gdy przerywam dostawę światła przełącza się na "0", a dalej te sygnały odpowiednio interpretuje w przerwaniach mikrokontrolera. Dioda i odbiornik są oddalone od siebie ok 3cm i znajdują się w rurce, więc jest minimalna ilość światła zewnętrznego. Próbowałem i modyfikowałem układ i o ile "1" udało mi się uzyskać bez problemu to z "0" nie wiem co zrobić.

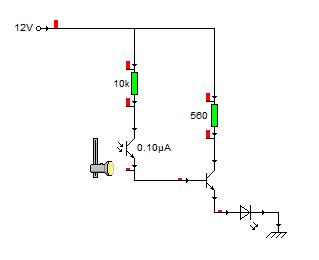

    Oto układ, który znalazłem:

    Bramka podczerwieni - detektor przejścia.

    Zamiast diody LED podpinam się do nóżki przerwania.
  • Poziom 30  
    Emiter tranzystora podłącz przez opornik (np 10k) do masy i podepnij mikrokontroler pomiędzy emiterem tranzystora a tym rezystorem (diodę LED całkiem usuń). Rezystor 560Ohm przy kolektorze tranzystora zmniejsz na 100Ohm. Ewentualnie zamiast rezystora 10k przy fototranzystorze zmień na większy (przetestuj kilka-kilkanaście razy większy).
  • Poziom 35  
    Cały problem polega na tym, że promieniowanie podczerwieni jest nie modulowane. Zawsze wtedy, przy "najmniejszej okazji" będą występować przekłamania w działaniu. Bardzo trudno jest zrobić poprawnie działające łącze podczerwieni gdy sygnał nadawany jest nie zmodulowany. Sam się na to nabrałem, bo wydawało się że układ będzie prostszy. W końcu powróciłem do "klasyki", i powstał ten układ:
    https://www.elektroda.pl/rtvforum/topic2233664.html
    Działa bez zarzutu, będzie także dobrze działał przy odległościach rzędu 3 cm.
  • Poziom 11  
    Mam teraz wg takiego schematu:

    Bramka podczerwieni - detektor przejścia.

    I jest "0" i "1" na mniej więcej odpowiednich poziomach i nawet widzi przelatującą kulkę rzuconą z ręki. Problem jest przy prędkości ok 100m/s. Zero reakcji jest. Przerwanie mam ustawione na zbocze opadające.
