Sensor pulsu dla Arduino

emer2 17 Wrz 2012 16:31 10569 3
  • Sensor pulsu dla Arduino

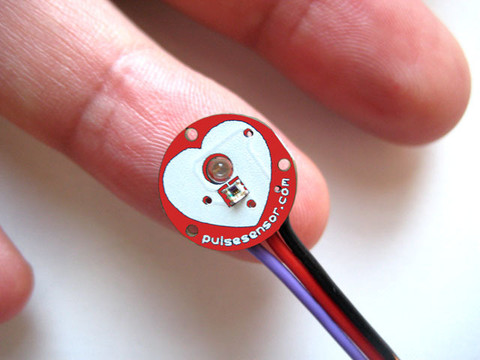

    Pulse Sensor to czujnik dla popularnej platformy Arduino, który pozwala na pomiar pulsu. Autorzy poświęcili kilka miesięcy, aby udoskonalić czujnik i sprawić, by odczyt jak najdokładniej odwzorowywał rzeczywistość. Projekt jest udostępniony na licencji Open Source, dzięki czemu wielu zainteresowanych ludzi będzie mogło wykonać sobie taki czujnik we własnym zakresie. Płytka czujnika jest wielkości odcisku palca, która ze zwykłym klipsem tworzy sensor. W Internecie jest wiele projektów tego typu, gdzie czujnik można zbudować w kilkanaście minut jeśli dysponujemy odpowiednimi częściami, ale - jak twierdzą autorzy - wyniki pomiarów nie są zbyt zadowalające, dlatego też autorzy poświęcili na udoskonalenie projektu więcej czasu. Projektując sensor autorzy chcieli, żeby czujnik można było bez problemu podłączyć do Arduino czy innej platformy opartej o mikrokontroler, był jak najmniejszy, miniaturowy. Ponadto celem było łatwy montaż czujnika oraz możliwość używania czujnika jako pomoc dydaktyczna. Przez kilka miesięcy autorzy testowali różne kolory źródła światła. Wbrew pozorom budowa takiego czujnika jest bardzo prosta, ale gdy zależy na jak największej dokładności, to już nie wszystko jest takie prosty. Efekt końcowy to sensor widoczny na zdjęciu poniżej:
    Sensor pulsu dla Arduino


    Poniżej przedstawiam schemat ideowy sensora pulsu:
    Sensor pulsu dla Arduino
    Źródłem światła jest odwrotnie montowana dioda LED, natomiast odbiornik to miniaturowy sensor światła do montażu powierzchniowego o oznaczeniu APDS-9008. Na stronie projektu znajdują się dodatkowe zdjęcia i dokumentacja.

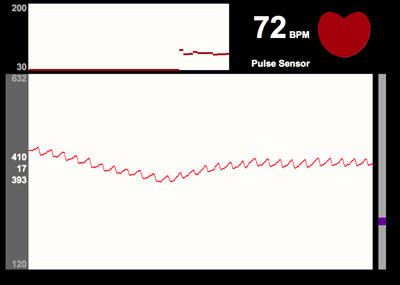

    Poniżej screen z oprogramowania sensora pulsu:
    Sensor pulsu dla Arduino

    Sensor pulsu dla Arduino

    Strona źródłowa
    Strona projektu

    Fajne? Ranking DIY
    O autorze
    emer2
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: projektowanie i montaż elektroniki
    emer2 napisał 434 postów o ocenie 56. Mieszka w mieście Warszawa. Jest z nami od 2008 roku.
  • #2 11320738
    Tajoka
    Poziom 20  
    Witam. Swojego czasu popełniłem pulsometr w oparciu o schemat z kitu AVT. Szczerze mówiąc działał nadzwyczaj dobrze. Projekt był sprawdzany "firmowym" pulsometrem na uczelni. Oparty był o kilka wzmacniaczy operacyjnych, podczerwoną diodę LED i fototranzystor z filtrem IR. Fakt, może i ilość elementów jest nieco większa ale wszystkie ogólnie dostępne. Pulsometr prawidłowo funkcjonował niezależnie od nasłonecznienia jak i siły docisku do palca (oczywiście jakiś docisk musiał być:) ). Wzmocnienie toru analogowego można było tak ustawić, że ostatni stopień się nasycał i na wyjściu otrzymywany był przebieg prostokątny. Opisany przez Kolegę projekt uważam za atrakcyjny, choć dostępność zastosowanego sensora jest raczej kiepska.

    PS Jeśli dobrze patrzę to nie w źródle światła jest odwrotnie montowana dioda LED, bo to by nie miało sensu. Odwrotnie polaryzowana jest fotodioda w detektorze.
  • #3 11322106
    Greyangel
    Poziom 14  
    Tajoka przecież jest jasno napisane że oni ten sensor robili. Czyli została zastosowana dioda ultra-light i odbiornik działający jak foto-dioda lub foto-tranzystor, do tego opamp w uSOIC i do uC. Jeśli chodzi o teorie to zgadzam się z autorem postu - banał.

    Czy w wykonaniu czujnika uwzględniano mikroprądy z palca ? Przy zastosowaniu izolacji cienkowarstwowej ścieżki z palcem tworzą kondensator.
  • #4 11324560
    Tajoka
    Poziom 20  
    Nie chodzi mi o sensor jako cały "klips", cała sprawa tyczy się sensora czyli układu ADPS9008. Konflikt nazewnictwa:) Pozdrawiam.
