  • Moduł USB z przekaźnikami oparty o układ MCP2200

    Chciałbym przedstawić ciekawy moduł z dość niedrogim układem MCP2200 do sterowania przekaźnikami poprzez interfejs USB. Ponadto moduły zawierają wyprowadzenia I/O, które mogą posłużyć również do monitorowania różnych sygnałów. Moduły te korzystają ze specjalnie zaprojektowanego oprogramowania komputerowego i z poziomu tego oprogramowania odbywa się sterowanie przekaźnikami. Układ MCP2200 oferuje osiem wyprowadzeń I/O, dodatkowo wyprowadzenia interfejsu szeregowego RS232 na poziomie TTL. Przedstawiony moduł oferuje 4 przekaźniki, ale zostały zaprojektowana również wersja z jednym modułem. Po rozbudowie można zastosować maksymalnie 8 przekaźników. Zasilanie modułu pochodzi bezpośrednio z portu USB. Moduł zawiera również diody LED dla każdego przekaźnika, dzięki czemu można określić, które wyjścia są w danym czasie włączone bądź wyłączone. Moduł został wyposażony również w cztery galwanicznie odseparowane wejścia. Izolacje zapewnia układ ACPL-247-500E, który posiada kilka transoptorów. Moduł został również wyposażony w bezpiecznik resetowalny chroniący interfejs USB. Oprogramowanie pozwala również na ustawienie odpowiedniej sekwencji załączania wyjść, dzięki czemu poza ręcznym włączaniem i wyłączaniem przekaźników, można określić kolejność załączania, tak, żeby przekaźniki załączały się automatyczni bez konieczności każdorazowego włączania poszczególnych przekaźników w oprogramowaniu.


    Schemat blokowy układu MCP2200 poniżej:
    Moduł USB z przekaźnikami oparty o układ MCP2200

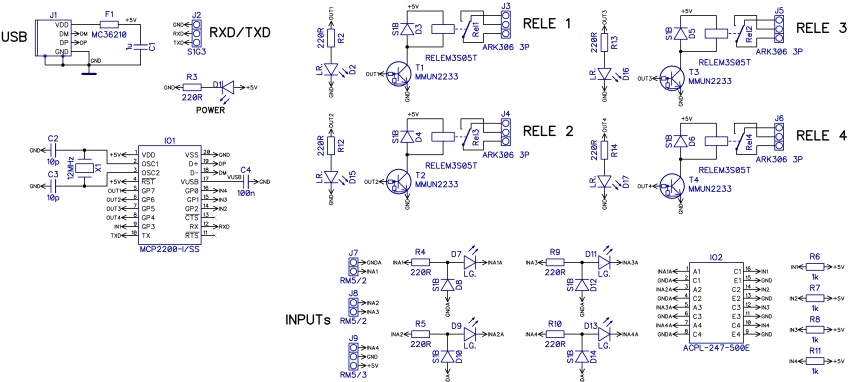

    Schemat ideowy modułu:
    Moduł USB z przekaźnikami oparty o układ MCP2200

    Oprogramowanie komputerowe modułu:
    Moduł USB z przekaźnikami oparty o układ MCP2200
