    Witam.
    Mam kilka pytań co do budowy i teorii bo dopiero co się uczę tego wszystkiego.

    1.Czy moc transformatora (takiego na 10kv) wpływa jakoś na wyładowania lub budowę reszty elementów?

    2.W programie wyliczyło mi tak:
    Napięcie na uzwojeniu wtórnym transformatora zasilającego 3540 V
    Wymagana pojemność kondensatora w obwodzie pierwotnym 25,4 nF czyli 0,025uF a w kondensatorze który mam jest 0,1uF. Czy generator nie będzie działać jeżeli damy wyższą pojemność?

    "Maksymalne napięcie na kondensatorze 10,0126 kV"?

    i tu mam spory problem bo nie wiem czy jeżeli zasilę ten kondensator napięciem 10kV to nie wybuchnie bo wtedy Maksymalne napięcie na kondensatorze będzie wynosić 28,2843kV, chodzi mi o to czy to co jest napisane na kondensatorze to jest napięcie zasilania czy te maxmalne?
  • #153
    Kamis47
    Level 13  
    Na kondensatorze napisane jest napięcie maxymalne, i generator na zbyt dużym kondensatorze będzie działał ale efekty będą zdecydowanie gorsze.
  • Wago
  • #154
    blubo85
    Level 11  
    Witam, buduje TT
    250W 10000V transformator z AMCSystem
    chce zlożyć kondensator, który obliczylem w TCDesigner, folie kupiłem w OBI do oczek 1mm grubości, daje 2 warstwy folii czyli 2mm. Kawalki folii 25x20cm, zamiast folii wziolem cienka blache 0.4mm gr. 20x15cm. Troche duże mi to wyszło, nie wiem czy nie za duże :/
    28 warstw mi wyszło, czyli 28 okladek (blaszek) 56 warst folii.
    Pojemnik kupilem w Tesco jakiś plastikowy,

    Transformator TESLI ( MÓJ )
    pytam czy nie pomylilem sie ? :) prosze o odpowiedz
  • #155
    blubo85
    Level 11  
    mam problem z moim TT, tzn spodziewalem sie troche wiekszej iskry, samoczynnie ma moze 1-2cm, jak wyciagne swietlowka to moze ok 10cm

    wg Tesla Coil Designer
    transformator 300W
    kondensator 8nF (27 okladek 20x15 blacha alu 0.4mm) (powinno byc 9,5) (31 okladek) zalany olejem transformatorowym
    Uzw pier spodek 5zwoi, rurka 5mm
    Uzw wt wysokosc 460mm srednica 70mm, drut 0.5 mierzony (ale nie wiem dokladnie, chyba grubszy) (liczone mniej wiecej zwoje ok 680)

    Transformator TESLI ( MÓJ )Transformator TESLI ( MÓJ )Transformator TESLI ( MÓJ )Transformator TESLI ( MÓJ )Transformator TESLI ( MÓJ )

    na gorze dolozylem 2 miski i wtedy testowalem,

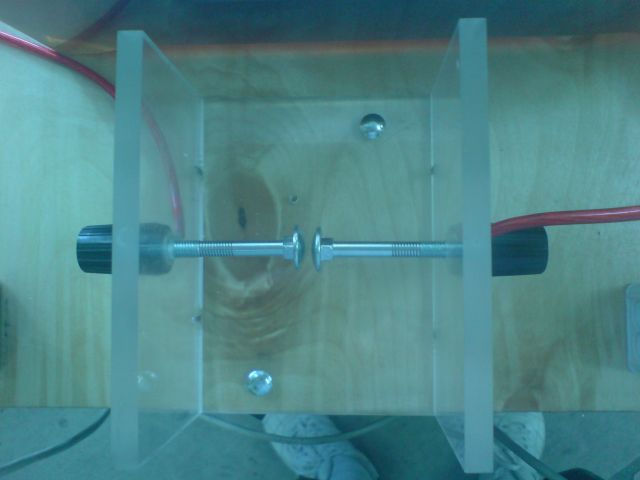

    i zauwazylem ze po kilku probach odpalania iska na iskrowniku nie chce przeskakiwac (odleglosc 7mm) jest widoczyny nalot, ale to chyba nie chodzi o to??
    uziemilem do kranu :)

    POMOCY ? co jest nie tak
  • #156
    Michal_b1
    Level 18  
    blubo85 wrote:
    zauwazylem ze po kilku probach odpalania iska na iskrowniku nie chce przeskakiwac (odleglosc 7mm) jest widoczyny nalot, ale to chyba nie chodzi o to??
    uziemilem do kranu :)


    Możesz napisać coś więcej o transformatorze zasilającym?
    Możliwe, że problem leży w nim (przebicie między zwojami lub ewentualnie nagrzewanie się trafa i zadziałanie bezpiecznika termicznego (o ile taki tam jest)).

    Albo też masz jakieś przebicie na kondensatorze.

    Co do uziemienia to rury od wody masz metalowe czy plastikowe?
  • #157
    blubo85
    Level 11  
    transformator AMC System 300W 10kV
    Transformator TESLI ( MÓJ )
    Transformator TESLI ( MÓJ )
    mam nadzieje ze nie ma przebicia, od poczatku tak pracuje, chyba doloze jeszcze 3-4 okladki, wtedy bedzie mial 9.5nF tak jak powinno byc dla 300W i 10kV

    a moze byc rezonans tak rozregulowany ?

    nie wiem jaka rura, sprawdze, ale jesli idzie do sciany to chyba wystarczy
  • #158
    Michal_b1
    Level 18  
    Najlepiej by było zmierzyć tą pojemność. Obliczenia mają się różnie do rzeczywistości.
    Jeżeli masz możliwość to przyglądnij przekładki kondensatora czy nie są uszkodzone mechanicznie.

    Co do uziemienia to powinno być jak najlepsze. Jeżeli masz rury od wody z tworzywa sztucznego to uziemienie nie będzie działać prawidłowo.

    Quote:
    nie wiem jaka rura, sprawdze, ale jesli idzie do sciany to chyba wystarczy


    Od kiedy ściana jest uziemieniem? :|
  • #159
    blubo85
    Level 11  
    Michal_b1 wrote:
    Najlepiej by było zmierzyć tą pojemność. Obliczenia mają się różnie do rzeczywistości.
    Jeżeli masz możliwość to przyglądnij przekładki kondensatora czy nie są uszkodzone mechanicznie.
    Co do uziemienia to powinno być jak najlepsze. Jeżeli masz rury od wody z tworzywa sztucznego to uziemienie nie będzie działać prawidłowo.
    Quote:
    nie wiem jaka rura, sprawdze, ale jesli idzie do sciany to chyba wystarczy


    Od kiedy ściana jest uziemieniem? :|

    wiesz jak zmierzyc kondensator? recznie rozkrecic i przejrzec to ze 2 h roboty :/ i jeszcze wszystko zalane olejem

    wiem ze najlepiej zrobic uziem ale nie mam takiej mozliwosci :(
  • #160
    Michal_b1
    Level 18  
    Pojemność zmierzysz miernikiem pojemności (ja używam do tego miernika M890G).

    Najprostszy uziom to po prostu kawał pręta lub rury wbity w ziemię na kilkadziesiąt centymetrów. U mnie to rozwiązanie się sprawdzało przy próbach TT na świeżym powietrzu.

    PS
    Używaj proszę polskich znaków i pamiętaj o interpunkcji.
  • #161
    blubo85
    Level 11  
    Michal_b1 wrote:
    Pojemność zmierzysz miernikiem pojemności (ja używam do tego miernika M890G).

    Najprostszy uziom to po prostu kawał pręta lub rury wbity w ziemię na kilkadziesiąt centymetrów. U mnie to rozwiązanie się sprawdzało przy próbach TT na świeżym powietrzu.

    PS
    Używaj proszę polskich znaków i pamiętaj o interpunkcji.

    Mam sprawdzić pojemność na wysokim napięciu, jak będzie się ładował? (może głupie pytanie, ale spytam)
    nie wiem czy mnie nie "kopnie" :) ?
  • #162
    Michal_b1
    Level 18  
    Przed pomiarem trzeba rozładować kondensator (naładowany kondensator zabiłby miernik).
  • #163
    blubo85
    Level 11  
    sprawdziłem kondensator i wykazuje miernikiem 18nF :( może ten miernik coś oszukuje

    wg obliczeń w TeslaCoilDesigner dla 250W powinien miec 8nF
    27 okladek 20x15cm z blachy alu 0.4, przedzielone 2x (folią do oczek 1mm), czyli razem 2mm

    wg mnie jest to dobrze policzone, czemu wykazuje 18nF ?
    kilka postów wyżej wrzucilem zdjęcie z TCD
    w tej chwili mam transformator 300W i powinienem miec 31 okladek nie wiem czy nie dołożyć ?
  • #164
    Michal_b1
    Level 18  
    Jak już napisałem wcześniej obliczenia nie zawsze są zgodne z rzeczywistością.
    Grubość tej folii mierzyłeś czymś czy przyjąłeś tyle ile było napisane w sklepie?

    Jeżeli miernik jest sprawny i ma dobrą baterię to jego wskazanie jest poprawne. Spróbuj usunąć z 10 okładek i wtedy sprawdź jakie będą efekty.
  • #165
    blubo85
    Level 11  
    z 27 okładek zmiejszyłem do 14, wg miernika 8.8nF

    zrobilem test i iskra nie chce przeskakiwać na iskrowniku dla ok. 6mm,
    a wcześniej przeskakiwała i wyładowania są słabsze :(

    ale wg programu powinno być dobrze, już sam nie wiem czemu tak jest ?
    Dane z TCD
    Code: text Expand Select all Copy to clipboard

PARAMETRY TWOJEGO TRANSFORMATORA TESLI

Transformator zasilający i kondensator rezonansowy
 Napięcie na uzwojeniu wtórnym transformatora zasilającego 10000 V
 Moc transformatora zasilającego 300 W
 Natężenie na uzwojeniu wtórnym transformatora zasilającego 0,03 A
 Wymagana pojemność kondensatora w obwodzie pierwotnym 9,5 nF
 Maksymalne napięcie na kondensatorze 28,2843 kV

Parametry kondensatora warstwowego
 Zalecana grubość dielektryka (polietylenu) 1,8856 mm
 Wybrana grubość dielektryka (PE) 2 mm
 Długość pojedyńczej okładki 15 cm
 Szerokość pojedyńczej okładki 20 cm
 Aby uzyskać wymaganą pojemność należy wykonać kondensator składający się z  30-31  płytek

Uzwojenie wtórne
 Średnica drutu nawojowego (wraz z emalią) 0,69 mm
 Średnica uzwojenia wtórnego 70 mm
 Wysokość uzwojenia wtórnego 450 mm
 Długość drutu potrzebna do wykonania cewki 143,4205 m
 Ilość zwojów uzwojenia wtórnego 652,173913043478
 Czestotliwość dla 1/4 długości fali 522,9378 kHz
 Rezonans własny uzwojenia wtórnego 948,6495 kHz
 Indukcyjność własna uzwojenia wtórnego 4260,2288 uH
 Pojemność własna uzwojenia wtórnego 6,6069 pF

Uzwojenie pierwotne typu spodek (indukcyjność przybliżona)
 Średnica przewodnika 5 mm
 Odległość pomiędzy wewnętrzynym zwojem uzw. pierwotnego a dolnymi zwojami uzw. wtórnego  120mm
 Odległość pomiędzy zwojami (od krawędzi do krawędzi) mierzona w płaszczyźnie podstawy uzwojenia 45 mm
 Wymagana indukcyjność uzwojenia 9,7503 uH
 Dla częstotliwości 522,9378 kHz należy wpiąć się pomiędzy 3 a 4 zwój

Toroid kula
średnica 11cm
pojemność wyliczona 12pF

 Wymagana pojemność toroidu wynosi 15,1355 pF
 Przewidywana długość iskry 29,4449 cm

Autorem programu jest Tomasz Bartkowski
    www.teslacoil.republika.pl
  • #166
    Michal_b1
    Level 18  
    To pierwotne bardzo nieładnie wygląda. Autor programu podaje, że indukcyjność jest jedynie przybliżoną wartością.

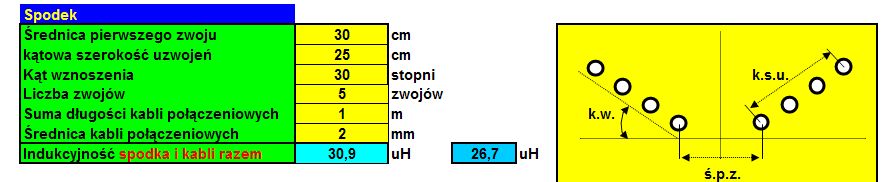

    Bardziej przekonany jestem do załączonego niżej arkusza. Spróbuj w nim wprowadzić parametry twojego TT i zobacz co wyjdzie.
    Attachments:
  • #167
    blubo85
    Level 11  
    1. transformator
    Transformator TESLI ( MÓJ )

    2.wtórne
    Transformator TESLI ( MÓJ )

    przy częstotliwości 500kHz, zgadzam mi się ilość zwojów i długość uzwojenia, 500 to nie za dużo ?

    3.kondensator
    Transformator TESLI ( MÓJ )
    w dielektryk wpisałem 2mm ponieważ mam 2x po 1 mm folii, pojemność wychodzi podobna co w programie TCD, a w rzeczywistości jest ok 18nF
    blachę (alu) mam 0.4mm ale to dużo nie zmienia

    6.sfera
    Transformator TESLI ( MÓJ )
    Transformator TESLI ( MÓJ )
    11 cm= 4.33cal
    (25.4*4.33)/9=12.2
    a z tego wzoru wychodzi mi ok 12pF

    5. pierwotne
    Transformator TESLI ( MÓJ )
    dziwne, że nie trzeba podawać średnicy rurki

    tak wygląda z góry
    Transformator TESLI ( MÓJ )Transformator TESLI ( MÓJ )

    co jest nie tak ?
  • #168
    jonatan21
    Level 11  
    Może to mały odkop ale muszę zadać pytanie: po przeczytaniu większości stron/blogów/tematów na forum o tematyce Tesla Coil chcemy z kolegą zabrać się za budowę takiego transformatora. Naszym jedynym ( jak większości ludzi ktrórzy chcą to zbudować ) jest znalezienie odpowiedniego ( ok 1000W i powyżej 10kV ) transformatora zasilającego :( Siedziałem na kompie kilka godzin i nic nie znalazłem (allegro, google, itp. ) dlatego w desperacji zwracam się do forumowiczów o wskazówki, linki do sklepów/aukcji/i innych pomocnych słów. Może ktoś ma niepotrzebne już trafo ze swojej konstrukcji, lub leży gdzieś w garażu :) ? Czekam na pomoc :)

    Help!
  • #169
    slu_1982
    Level 26  
    Można łączyć transformatory z mikrofalówek na wyjściu 2KVAC, po połączeniu dwóch lub trzech transformatorów mamy ok. 4-6KVAC, potem prostujemy te napięcie i otrzymujemy już około 5-8KVDC, cewki tesli zasilane napieciem stałym mają ładniejsze wyładowania, więcej http://www.richieburnett.co.uk/dcresist.html
  • #170
    jonatan21
    Level 11  
    Tak, tylko czy przez takie trafa z mikrofalówki nie będzie płynął za wysoki prąd?
