    Witam wszystkich forumowiczów!

    Dzisiaj chciałem zaprezentować mój pierwszy tak "zaawansowany" projekt DIY. Są to kolumny estradowe. Skąd wziął się pomysł na budowę tego sprzętu? Przeglądając elektrodę, natrafiłem na temat użytkownika kapitana planety ''PRO Kolumny estradowe...'' Projekt bardzo przypadł mi do gustu i z niego czerpałem natchnienie do pracy.

    Postaram się państwu w kilku punktach przedstawić etapy oraz problemy z wykonaniem tegoż dzieła.

    PROJEKT

    Został zaczerpnięty od kapitana planety, lecz nie został do końca skopiowany. cały szkic i rysunki zostały wykonane od podstaw w programie AutoCad. Bazą do rysowania były zewnętrzne wymiary kolumn kolegi kapitana. Reszta jednak została poddana modyfikacjom, tzn. otwory br pod głośniki itp.

    PRZETWORNIKI

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)[/url]

    Czemu akurat te?
    Na gds-ach stx wiele osób już budowało kolumny i chwaliło je za dźwięk oraz przystępną cenę. Wiele osób będzie się pytało czemu dałeś d500, który się marnuje zamiast gdwt. Jest kilka przyczyn. D500 jest lepszym głośnikiem wysoko tonowym od gdwt. W połączeniu z gds lepiej przenosi pasmo od 5000Hz, gdzie gdwt jest wyżej załączany, co powoduje kierunkowość gds-ów powyżej tej granicy [5kHz]. I oczywiście ładniej się prezentuje tuba od drivera [jest większa :D].

    ZWROTNICA

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

    Nie została ona zaprojektowana ani mierzona, ani liczona. Parametry dostałem od kol. Fenders, który posiada kolumny na identycznych głośnikach. Zaryzykowałem i zbudowałem zwrotnicę na jego parametrach. Crossover został wykonany na płytkach drukowanych. Wszystkie podzespoły zostały zakupione w STX-ie. Jestem jednak zmuszony do ponownego zakupu cewek do pasma dolnego, ponieważ te co mam są ze stosunkowo cienkiego drutu [0,5mm].

    OBUDOWA

    Została wykonana ze sklejki liściastej 12 mm oraz płyty wiórowej 12mm [co do wirówki, to bardzo teraz tego żałuję].

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

    Posiada wewnętrzne wzmocnienia z listew 20x20mm.

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

    Klejona bardzo dużą ilością Wikolu i skręcana wkrętami co 10 cm. Wszystkie ranty zostały zaokrąglone frezarką.

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

    Podrączki i tuleje zostały wykonane specjalne stanowiska.

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

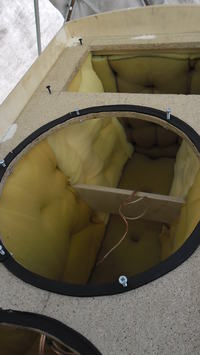

    Obudowa została wygłuszona gąbką o grubości 50mm.

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

    WYKOŃCZENIE

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

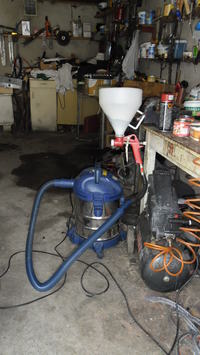

    Obudowa została wykończona lakierem Nitromal. Lakier został nałożony natryskowo, przez co zostałem zmuszony do kupna pistoletu do tynkowania. Problem, który stanowił barierę do malowania był kompresor. Pierwsza warstwa została nałożona pomyślnie [rozcieńczony lakier + pistolet do lakierowania], natomiast z drugą był problem. Kompresor 24l i brak regulacji ciśnienia wyjściowego. Po dłuższym czasie namysłu wpadłem na pomysł wykorzystania odkurzacza [dzięki kol. dj-MatyAS :D ] przemysłowego z opcją dmuchawy.

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

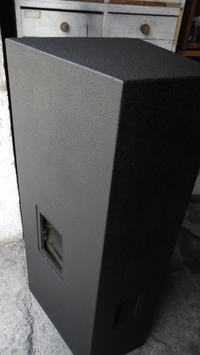

    A oto efekt wykorzystania takiego zestawienia.

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

    Co do kraty - na front miałem, to szczęście, że Teściu pracuje w firmie produkującej takie cuda. 1,5 godziny palenia laserem dwóch krat i parę minut walcowania dla zaokrąglenia za 1 żubrówki :)

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

    Foto Reflacja

    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)
    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)
    Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500) Kolumny Estradowe 2x12 + 1 (STX GDS30/200 + D500)

    I to chyba byłoby na tyle z mojej strony :) Czekam na opinie i uwagi co do mojego wykonania i projektu.

    Pozdrawiam Shining Diamond!

    PS. Załączam film. Napęd to jakaś chińska końcówka, ale już w drodze jest ta1050 :)


    Link


    PS2. Prosiłbym też o poradę w sprawie bulprenu - czy jest sens go zakładać czy może być bez niego oraz druga sprawa - jakie basy do tych kolumn, konkretnie jakie głośniki i typ konstrukcji?
