Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R

Daniel_Elektro_KK 01 Lis 2012 01:44 8904 13
REKLAMA
  • #1 11473934
    Daniel_Elektro_KK
    Poziom 9  
    Witam Serdecznie :)

    Przeszukałem wiele for związanych z elektroniką jak i akwarystyką...
    Niestety nigdzie nie znalazłem odpowiedniego dla siebie i bardzo poszukiwanego schematu :
    TERMOREGULATORA RT-2 (bez jakichkolwiek przeróbek - po prostu czysty schemat; standardowy)

    Jeśli posiadałby ktoś owy schemat będę niezmiernie wdzięczny za dostarczenie mi go oraz kontakt ze mną najszybsza droga kontaktu ze mną to telefon, który jest podany w mym profilu.

    Interesuje mnie najbardziej :
    - CZYSTY SCHEMAT
    - WYKAZ ELEMENTÓW (wraz z symbolami każdego z nich)

    Pozdrawiam Serdecznie Wszystkich Użytkowników Vortalu Elektroda!

    PS. - do moderatora :)
    Jeśli temat napisany w złym dziale to bardzo przepraszam oraz proszę o przeniesienie go do odpowiedniego tematu (jestem nowym użytkownikiem i dopiero się zapoznaje z całym forum)
  • REKLAMA
  • #2 11474209
    dzimi
    Moderator
    Sporo znajdziesz schematów identycznie działających termoregulatorów.
  • REKLAMA
  • #3 11475134
    Daniel_Elektro_KK
    Poziom 9  
    dzimi napisał:
    Sporo znajdziesz schematów identycznie działających termoregulatorów.


    W tym rzecz, że nie chcę identycznie działających :) Musi to byś schemat odnoście tego modelu żadnego innego :). Gdybym chciał inny to przecież mase jest takich schematów na elektrodzie.
  • REKLAMA
  • #4 11477868
    dzimi
    Moderator
    Zawsze możesz rozebrać w/w termoregulator i zrysować schemat.
  • #5 11477915
    Daniel_Elektro_KK
    Poziom 9  
    Próbowałem Już kilka razy :D Niestety jest on tak topornie zrobiny :P i płytka wygląda jak obraz nędzy i rozpaczy ;/ ta płytka jest tak nie estetycznie wykonana że nie umiem odnaleźć kilku ścieżek ;]
  • #6 11478135
    dzimi
    Moderator
    Na jakim układzie jest to oparte? A może wrzuć zdjecia będzie łatwiej pomóc.
  • #7 11481437
    Daniel_Elektro_KK
    Poziom 9  
    Rano jak wrócę do domku wrzucę Ci zdjęcia :) Dokładne zdjęcia :P I opisy teraz jestem zalogowany w samochodzie i niestety nie jestem w stanie Ci nic powiedzieć o nim więcej, ponieważ nie mam go przy sobie ;).
  • #8 11485435
    Daniel_Elektro_KK
    Poziom 9  

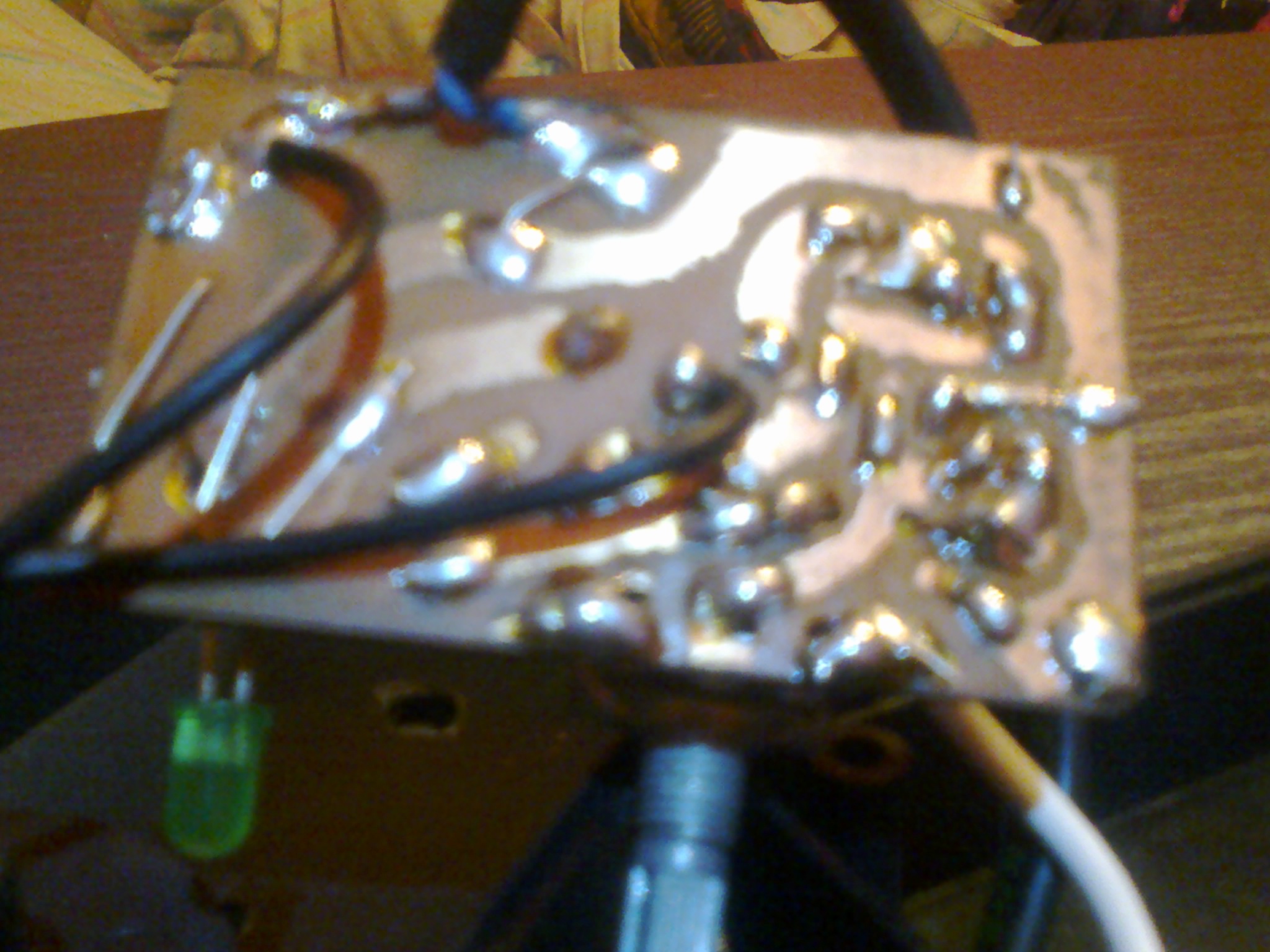

    A o to zdjęcia o które prosiłeś (wybacz za jakość ale padł mi aparat... i zdjęcia robiłem telefonem... Nokia Asha 302)

    Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R

    Moderowany przez _PREDATOR_:

    Nie pisz posta pod postem!

  • #9 11486193
    dzimi
    Moderator
    No tak, zdjęcia nie powalają...;). Podaj co za układ tym steruje (toto na 8-miu nóżkach).
  • REKLAMA
  • #10 11494316
    Daniel_Elektro_KK
    Poziom 9  
    O to zdjęcia :)

    Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R Termoregulator RT-2 - Poszukuję schematu oraz wykazu elementów TERMOREGULATORA R
  • #11 11499290
    Daniel_Elektro_KK
    Poziom 9  
    A więc jak ? :) Udzieli mi ktoś pomocy?

    Potrzebuję schemat tego cuda powyżej :)
    Pozdrawiam D.

    Moderowany przez _PREDATOR_:

    Jeszcze jeden post pod postem i upomnienie!

  • #13 11542966
    zeus 1970
    Poziom 11  
    Ja miałem RT-2 :D fabrycznie :D na µA723 jednak zastosowałem ten układ J-021 Elektroniczny termostat Link planowałem zastosować obudowę Z31 Link jednak w moim sklepiku ich nie było tak wię zastosowałem standatrową obudowę a podłączenie grzałki zastosowałem z gniazdem na przewodzie.


    ps do podglądu temperatury używam termometru akwrystycznego alkocholowego i cyfrowego pokojowego z wskazaniami wew. i zew. na NTC. Jednak różnica pomiędzy alkocholowym a cyfrowym wynosi 1,5 stopnia tzn, al. wskazuje 25 cyfrowy 26.5. W cyfrowym jest NTC 10k czy dobrym rozwiązaniem byłoby wstawienie NTC 6.8k i PR 4.7k w szereg czy można inaczej to skorygować
  • #14 12888913
    IMEX
    Poziom 20  
    Cześć

    Wykonuje termostaty , ale to co widzę na tych fotkach to jest układ RT - 2 ze słynnego portalu aukcyjnego za 25zł z gwarancją na 24 miesiące. :D

    Jak ma się bezpieczeństwo z czujnikiem zanurzonym w akwarium jak zasilanie jest bezpośrednio połączone z gniazdkiem 230V

    Przeraża mnie to.

    Myślę że admin nie wykasuje mojego postu i potraktuje jako przestrogę dla kupujących to coś !!! co na pewno nie ma certyfikatu CE mimo ze taki znak widnieje na tym układzie. Ten laminat - tu przypominają mi się czasy ponad 25 lat temu.
