Alan 100 Plus B - Prośba o identyfikację uszkodzonego elementu

scrooch 17 Lis 2012 11:02 2184 1
REKLAMA
  • #1 11538657
    scrooch
    Poziom 13  

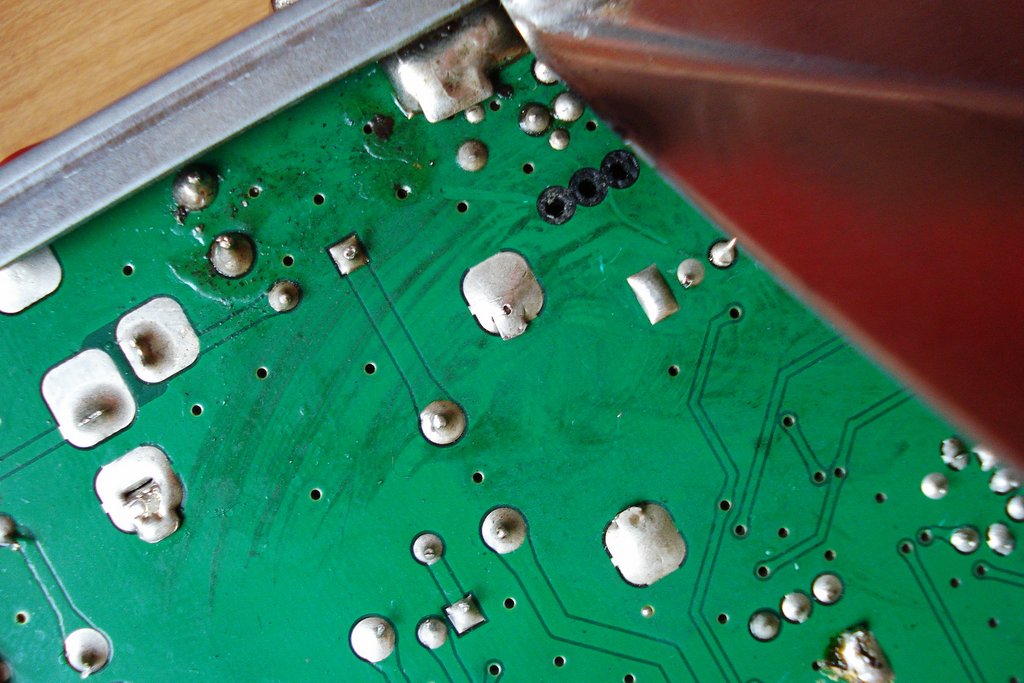

    Alan 100 plus SMD dostał zwarcie uchwytem metalowej blaszki na 3 nóżkowym elemencie zmasowanym do transformatora. Wszystkie 3 ścieżki uległy wypaleniu, jak i kawałek płyty głównej w tym miejscu. Uszkodzone miejsce wstępnie oczyściłem za pomocą wacika nasączonego spirytusem. Mam taki plan, aby odtworzyć za pomocą przewodu uszkodzone ścieżki. Pytanie brzmi: Jaki symbol ma uszkodzony element? (domniemam, że jest to jakiś tranzystor). Jedna nóżka widzę wchodziła do kondensatora oznaczonego z lewej strony jako C32, a z prawej jako C2.

    Alan 100 Plus B - Prośba o identyfikację uszkodzonego elementu Alan 100 Plus B - Prośba o identyfikację uszkodzonego elementu
  • REKLAMA
  • #2 11542490
    scrooch
    Poziom 13  

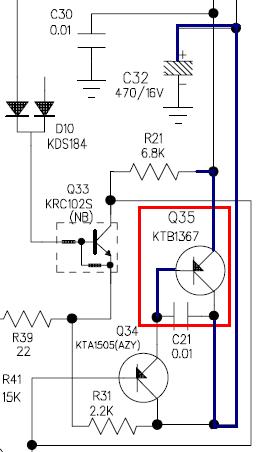

    Tak więc sam sobie odpowiadam. Uszkodzony tranzystor to KTB1367 oznaczony jako Q35. Połączenia widoczne na fragmencie schematu.

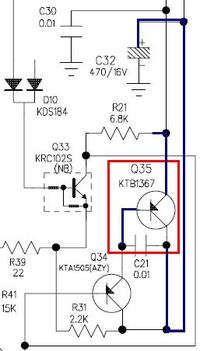

    Alan 100 Plus B - Prośba o identyfikację uszkodzonego elementu

    Schematu Alana 100 plus b (wersja smd) się troszkę naszukałem (na elektrodzie nie znalazłem), więc zamieszczam tutaj.
