Ricoch 1022 - Schemat kserokopiarki Ricoch 1022 oraz piny i działanie LCD

mirorcz 03 Gru 2012 23:31 1794 2
REKLAMA
  • #1 11607807
    mirorcz
    Poziom 12  
    Witam szanownych kolegów, poszukuję schematu kserokopiarki Ricoch 1022. Generalnie zależy mi na wykorzystaniu wyświetlacza LCD z tego sprzętu do własnych celów. Zakładam (być może dość optymistycznie) że uda mi się wywnioskować ze schematu jak owy wyświetlacz podłączyć. Jeśli któryś z doświadczonych kolegów wie jak ta matryca działa byłbym wdzięczny, w przeciwnym razie będę zobowiązany za schemat elektroniki całego urządzenia lub części zawierającej procesor sterujący wyświetlaczem wraz z samym wyświetlaczem. Nadmienię na koniec że wspomnianym wyświetlaczem jest EDMGU14BCF którego opisu w necie niestety nie ma. Ricoch 1022 - Schemat kserokopiarki Ricoch 1022 oraz piny i działanie LCD
  • REKLAMA
  • #2 11608299
    Janusz.P
    Specjalista - kserokopiarki
    schemat to raczej jest nieosiągalny. Z tego co pamiętam były one produkowane przez Sharpa Może tą drogą spróbować.
  • #3 11611955
    mirorcz
    Poziom 12  

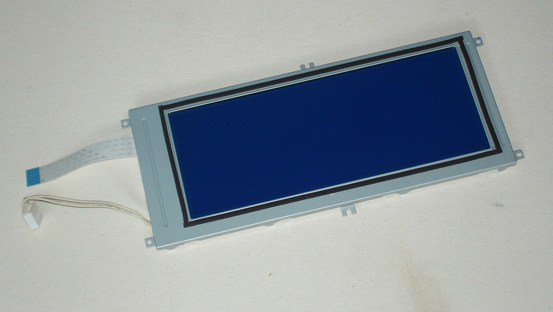

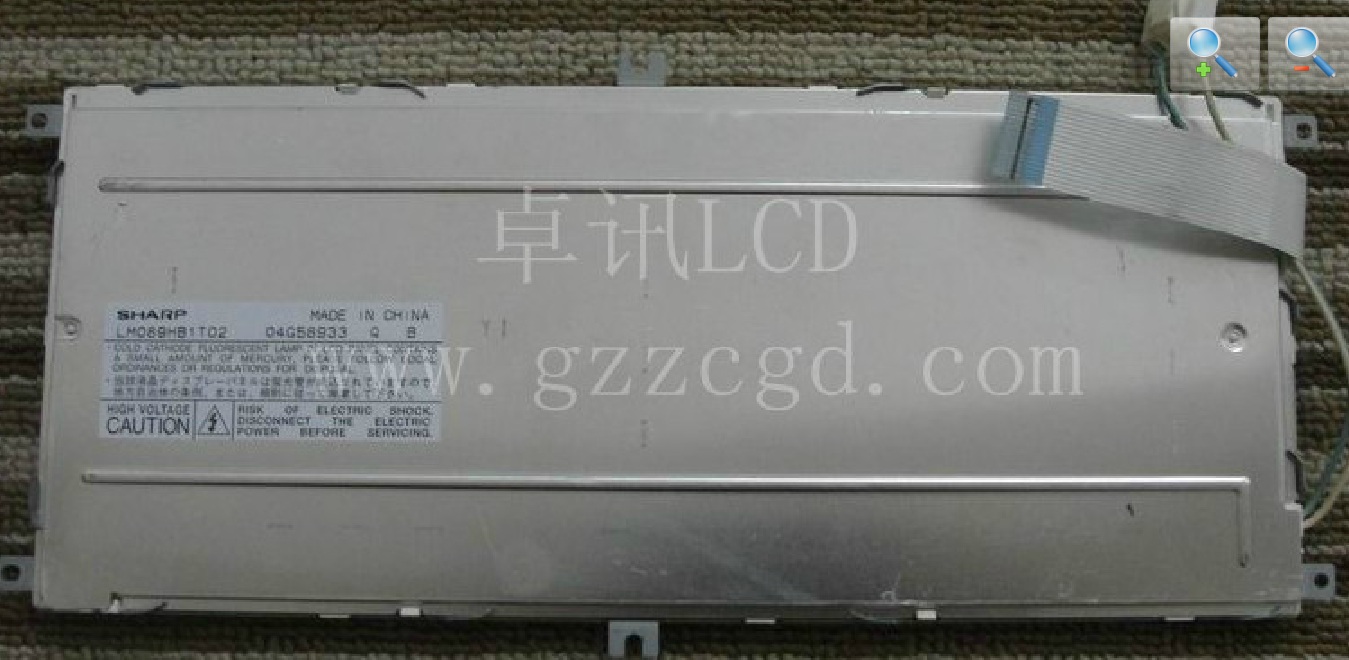

    Dziękuję za odpowiedź, również trafiłem na ten trop, niestety nie znalazłem w necie opisu który by odpowiadał pinom doprowadzającym chociażby napięcie zasilania, poza tym nie zgadza się ilość wyprowadzeń (w opisach które znalazłem), poniżej wyświetlacz który znalazłem, ale to nie to. Ricoch 1022 - Schemat kserokopiarki Ricoch 1022 oraz piny i działanie LCD
    Rozmawiałem również z Chińczykami, ale robią wielkie oczy gdy podaję symbol
    Mój wyświetlacz ma 17 pinów, +5V pin5, GND pin6, niepodłączony pin7, na pinie 17 potencjometr kontrastu. Tyle wylupowałem z płytki strującej wyświetlaczem. Starałem się ją zasilić, tak żeby wyświetlacz "ożył" ale bez schematu to dość trudne. Niby wszędzie są napięcia ale procesor nie uruchamia inwertera podświetlenia, zresztą sam wyświetlacz również nie daje znaku "życia". Pewnie mu czegoś brakuje, niestety nie wiem czego.
