Philips car 400 - Prosty wzmacniacz z radia samochodowego

Razor1996 07 Gru 2012 21:37 8157 22
  • #1 07 Gru 2012 21:37
    Razor1996
    Poziom 7  

    Witam przeglądając tematy natrafiłem na kilka typu "przeróbka radia na wzmacniacz" ale żaden nie wyczerpał tematu nawet w 20%...
    Może przejdę do rzeczy aby nie przedłużać natrafiłem na strychu na radio philips car 400 które na 90% działa i na 100% jest zakodowane. Ostatnimi czasy zainteresowałem się wzmacniaczami, kolumnami i innymi tego typu sprawami :)
    Wpadłem na pomysł aby przerobić to radio. I w tym momencie nasuwają się pytania:
    - jeśli to radio jest zakodowane to czy da rade przerobić ja na wzmacniacz?
    - czy potrzeba do tego sporej wiedzy?
    - co odpowiada za blokowanie radia (część)

    Radio ma końcówkę mocy TDA7372A, a układ scalony TDA7313 układ scalony.
    I w ostateczności czy jest sens wykonać wzmacniacz od podstaw na podzespołach radia?
    Radio mnie nic nie kosztowało i nie boję się uszkodzenia jego :)
    Zdjęcia dodam jeśli będzie jakieś zainteresowanie tematem...
    Pozdrawiam
    Edit: zapomniałem dodać, że posiadam wiele "części" gdyż nie raz rozebrałem jakiś popsuty sprzęt. Więc nie wszystko co potrzebne będe musiał kupić :)
    Wiem że taki wzmacniacz nie jest za silny i pewnie lepszy efekt byłby gdybym użył starych głośników komputerowych ale mi chodzi o to aby zrobić coś samemu.

    0 22
  • Arrow Multisolution Day
  • Pomocny post
    #2 08 Gru 2012 17:00
    evildrive123
    Poziom 16  

    Witam ;)
    Bawiłem się kiedyś w przerabianie starych radyjek na wzmacniacze.. ogólnie teoretycznie jest to bardzo proste,wystarczy podpiąć się pod wejście sygnału ;) Problem w tym że są radia przy których wystarczy podpiąć się pod potencjometr głośności i już (to jest najprostsze rozwiązanie i w większości radioodbiorników taki patent zadziała ;) ) ale są też takie uparciuchy którym trzeba podpiąć się bezpośrednio pod wzmacniacz :( (w przypadku radia samochodowego raczej to pierwsze rozwiązanie nie zadziała ponieważ takie radia najczęściej mają przyciski do zmieniania głośności a nie potencjometry) Ja bym proponował abyś wrzucił parę fotek oraz podał nazwy scalaków znajdujących się na płytce radia (któryś z nich powinien być wzmacniaczem) i wtedy podał bym Ci nóżki które musiał byś sprawdzić np. pomacać je igłą,jeśli trafisz na wejście to głośniki powinny zacząć buczeć ;)
    Pozdrawiam!

    1
  • Pomocny post
    #4 08 Gru 2012 20:42
    premier93
    Poziom 16  

    Przylutuj przewód sygnałowy pod nóżki 4,5,12,11 - to sa wejścia sygnałowe, powinno działać, ale lepiej sprawdź jeszcze czy po podłączeniu zasilania do radia uruchamia się wzmacniacz, a mianowicie dotknij np. poprzez miedziany drucik któregoś z tych wejść - powinien pojawić się przydźwięk, takie brumienie w głośniku.

    0
  • #5 08 Gru 2012 22:56
    Razor1996
    Poziom 7  

    Aż głupio spytać, ale wolę mieć pewność :)
    Mam przylutować do końcówki mocy no nie ?
    Jutro spróbuję znaleźć czas i z pewnością sprawdzę, jeszcze takie pytanie nóżki liczyć od lewej czy od prawej patrząc od silniczka radiomagnetofonu w stronę końcówki mocy.

    0
  • Pomocny post
    #6 09 Gru 2012 11:02
    evildrive123
    Poziom 16  

    Jak patrzysz na końcówkę mocy od przodu (tam gdzie są napisy) to liczysz od lewej strony ;)

    0
  • #7 09 Gru 2012 12:27
    Razor1996
    Poziom 7  

    Więc sprawdziłem :)
    Na początku z jednym głośnikiem ale "grały" tylko 2 styki, po kilku próbach i w końcu po podłączeniu 4 głośników wszystko się zgadza "gra" 4,5,11,12 i czasami chyba 6,10 (ale to chyba jak nie było wszystkich głośników)
    Zauważyłem, że każdy styk to inny głośnik (na 90%)
    I "wzmacniacz" włącza się to znaczy styki "grają" po włączeniu radia (nie do prądu tylko przyciskiem)
    I mam takie pytanko jaki zasilacz mógłbym użyć zamiast komputerowego gdyż ten jest trochę dużych rozmiarów, a w blisko nie określonej przyszłości zamierzam podłączyć do tego wzmacniacza 4 głośniki + subwoofer (takie mini kino domowe)
    Ale to dopiero jak się uda z tym radiem :) zapewne gdzieś na feriach dopiero...
    I doskonale wiem, że to będzie bardzo słabe "kino domowe" ale to po prostu ma być lepsze od głośników wbudowanych w TV, a nie straszyć sąsiadów :)
    Czyli teraz zostało mi wyprowadzić kabelki od tych styków i podłączyć je do (zapewne gniazda jack, tylko ile pin'owego i jak tzn, jaki kabel gdzie)?

    0
  • Arrow Multisolution Day
  • #8 09 Gru 2012 14:26
    BILGO
    Poziom 38  

    Proponuję wyciągnąć stopień mocy z radia i zbudować samemu mini wzmacniacz...

    0
  • #9 09 Gru 2012 14:37
    Razor1996
    Poziom 7  

    BILGO napisał:
    Proponuję wyciągnąć stopień mocy z radia i zbudować samemu mini wzmacniacz...

    Rozważałem tę propozycję ale doszedłem do wniosku, że jeśli przeróbka nie wypali to wtedy trzeba będzie tak właśnie zrobić.

    0
  • Pomocny post
    #10 09 Gru 2012 14:45
    evildrive123
    Poziom 16  

    Jako zasilanie proponował bym jakiś zasilacz z wbudowanym/dorobionym stabilizatorem napięcia,schemacik ;)

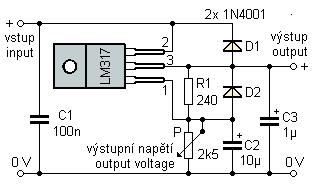

    Philips car 400 - Prosty wzmacniacz z radia samochodowego
    link: https://www.elektroda.pl/rtvforum/topic464067.html
    co do napięcia to nie jestem pewien ponieważ nie bawiłem się jeszcze w podłączanie takich radyjek,już prędzej w ich rozbieranie :D
    Wyprowadzenia podłącz do jack'a który wsadzisz do tv,o ile oczywiście twój tv ma takowe wejście,jeśli go nie ma to trza by było pokombinować z podpięciem się pod przewody głośnikowe w telewizorze :(
    Pozdrawiam! ;)

    0
  • Pomocny post
    #11 09 Gru 2012 14:51
    BILGO
    Poziom 38  

    evildrive123 napisał:
    ako zasilanie proponował bym jakiś zasilacz z wbudowanym/dorobionym stabilizatorem napięcia,schemacik :wink:
    Philips car 400 - Prosty wzmacniacz z radia samochodowego
    link: https://www.elektroda.pl/rtvforum/topic464067.html
    co do napięcia to nie jestem pewien ponieważ nie bawiłem się jeszcze w podłączanie takich radyjek,już prędzej w ich rozbieranie

    Jako zasilanie radia LM317 nie nadaje się... za mała wydajność prądowa...
    Wystarczy dobry transformator + mostek prostowniczy + odpowiednie kondensatory filtrujące.
    evildrive123 napisał:
    jeśli go nie ma to trza by było pokombinować z podpięciem się pod przewody głośnikowe w telewizorze :(

    Taaaa przesterować stopień mocy, a w najgorszym przypadku uszkodzić go. Rozwiązanie z podłączeniem pod głośniki odpada na miejscu.

    0
  • #12 09 Gru 2012 15:05
    Razor1996
    Poziom 7  

    BILGO napisał:
    evildrive123 napisał:
    ako zasilanie proponował bym jakiś zasilacz z wbudowanym/dorobionym stabilizatorem napięcia,schemacik :wink:
    Philips car 400 - Prosty wzmacniacz z radia samochodowego
    link: https://www.elektroda.pl/rtvforum/topic464067.html
    co do napięcia to nie jestem pewien ponieważ nie bawiłem się jeszcze w podłączanie takich radyjek,już prędzej w ich rozbieranie

    Jako zasilanie radia LM317 nie nadaje się... za mała wydajność prądowa...
    Wystarczy dobry transformator + mostek prostowniczy + odpowiednie kondensatory filtrujące.
    evildrive123 napisał:
    jeśli go nie ma to trza by było pokombinować z podpięciem się pod przewody głośnikowe w telewizorze :(

    Taaaa przesterować stopień mocy, a w najgorszym przypadku uszkodzić go. Rozwiązanie z podłączeniem pod głośniki odpada na miejscu.

    Posiadam w telewizorze gniazdo jack więc nie muszę go rozbierać, zresztą raczej bym nie próbował :)

    Ponowię moje pytanie: do ile pinowego gniazda jack i jak polutować te 4 kabelki ?
    Ps. znalazłem coś takiego https://www.elektroda.pl/rtvforum/topic2366090.html#11245188
    Tutaj jest 5 pinowe ale jest inaczej podłączone więc mi to za wiele nie mówi dlatego pomyślałem, że może wam coś to powie :)

    0
  • #13 09 Gru 2012 16:27
    BILGO
    Poziom 38  

    Ty chcesz się wpiąć bezpośrednio do TDA.... ?? (końcówki mocy) ??

    0
  • #14 09 Gru 2012 19:47
    Razor1996
    Poziom 7  

    BILGO napisał:
    Ty chcesz się wpiąć bezpośrednio do TDA.... ?? (końcówki mocy) ??

    Takie dostałem polecenie ale wycztałem kiedyś coś takiego:
    "sens jest, wystarczy ze znajdziesz datasheet zastosowanej końcówki mocy, zobaczysz które
    nóżki to wejscie, po ścieżkach znajdziesz kondy separujące składową stałą na wejsciu i w
    nie sie wepniesz"

    Dlatego sam właśnie nie wiem :/
    kondy - tu chyba chodzi o kondensatory, ale jeśli napisał by mi ktoś to co podałem wyżej łopatologicznie (o ile to jest prawda) to z góry dziękuje :)
    I prosił bym o dalszą pomoc.
    Wiemy już, że wzmacniacz się włącza oraz jakie nóżki to wejścia.
    Dalej nie wiem gdzie mam się wpiąć oraz jak podłączyć wyprowadzone kable do gniazda jack(i ile pin ma mieć to gniazdo). Szczerze mówiąc mam nadzieję, że to tylko kwestia czasu :)

    0
  • Pomocny post
    #15 09 Gru 2012 19:54
    BILGO
    Poziom 38  

    Zobacz na ten rysunek: Philips car 400 - Prosty wzmacniacz z radia samochodowego
    Jeśli czegoś nie rozumiesz to pisz...

    PS. Wtyczka Jack narysowana tak obrazowo... zamiast niej możesz zastosować gniazdo Jack.

    0
  • #16 14 Gru 2012 17:03
    Razor1996
    Poziom 7  

    Te kondensatory to mają mieć 10v,16v,25v czy może więcej/mniej? W radiu jedyny z jakiego jestem w stanie coś odczytać ma 16v.
    Jak jest z podgłaśnianiem w tym wzmacniaczu? Czy jest możliwość wpiąć tam potencjometr?
    Edit: Philips car 400 - Prosty wzmacniacz z radia samochodowego
    Czy ten zasilacz mogę użyć do wzmacniacza z schematu podanego przez BILGO ?
    I czy ten wzmacniacz będzie miał 6w na kanał czy od tego trzeba jeszcze odliczyć straty?

    0
  • Pomocny post
    #17 14 Gru 2012 17:09
    BILGO
    Poziom 38  

    Razor1996 napisał:
    Te kondensatory to mają mieć 10v,16v,25v czy może więcej/mniej? W radiu jedyny z jakiego jestem w stanie coś odczytać ma 16v.

    Te kondensatory będą bardzo małe... a nawet SMD mogą być... i nie będą miały napisane na sobie napięcia znamionowego... Prawdopodobnie patrzysz na elektrolity a masz szukać kondensatorów monolitycznych..

    PS. Dobrze by było jak byś wstawił (dobrej jakości) zdjęcia... wokół końcówki mocy od strony elementów jak i ścieżek...

    0
  • #18 14 Gru 2012 17:57
    Razor1996
    Poziom 7  

    Proszę oto zdjęcia (zrobiłem ich sporo i wybrałem najlepsze)
    Jeśli nie widać czegoś to przepiszę albo postaram się zrobić lepsze zdjęcia :)

    I zapytam jeszcze raz jak tam z tym zasilaniem czy 18v to nie będzie za dużo jak na ten wzmacniacz? I czy uda mi się uzyskać chociaż te 4x5 wat ?
    Jeśli trzeba zrobić jakieś zdjęcia czy coś proszę pisać zrobię jak najszybciej tylko będę mógł :)
    Zabrałem się za szukanie ale nie znalazłem monolitycznych tylko tantalowe i elektrolityczne. Zresztą sami zobaczcie:
    0.22uF 4 sztuki http://mselektronik.pl/tantal-0-22uf-35v-4-5x7mm-rm2-54-pbf-wyprzedaz.html
    0.1uF 1 http://pl.farnell.com/vishay/k104k15x7rf53h5/kondensator-0-1uf-50v/dp/1141777
    100nF http://sklep.avt.pl/p/pl/41493/kondensator+100nf50v+20+smd0603+10+szt.html
    1000uF 5 sztuk http://sklep.avt.pl/p/pl/41624/kondensator+elektrolityczny+1000uf16v.html
    10uF http://elkom-serwis.com.pl/elektrolityczne/657--kondensator-10uf-16v.html
    47uF http://elstore.pl/elektrolityczne/409-kondensator-elektrolityczny-220uf-50v.html
    10Kohm 2 sztuki http://sklep.avt.pl/p/pl/4823634/rezystor+10kom+3w+5.html

    0
  • #19 15 Gru 2012 18:25
    BILGO
    Poziom 38  

    Razor1996 napisał:

    No i to są te kondensatory... 4x 0.22uF tak jak na schemacie...
    Teraz się musisz wpiąć tak w te kondensatory aby sygnał audio leciał przez nie do końcówki mocy...
    Ścieżki biegnące od tych kondensatorów do przedwzmacniacza proponowałbym przeciąć (wykonać przerwę) aby sygnał audio nie wędrował do przedwzmacniaczy tylko do stopnia mocy przez te kondensatory...

    0
  • #20 15 Gru 2012 20:39
    Razor1996
    Poziom 7  

    BILGO napisał:
    Razor1996 napisał:

    No i to są te kondensatory... 4x 0.22uF tak jak na schemacie...
    Teraz się musisz wpiąć tak w te kondensatory aby sygnał audio leciał przez nie do końcówki mocy...
    Ścieżki biegnące od tych kondensatorów do przedwzmacniacza proponowałbym przeciąć (wykonać przerwę) aby sygnał audio nie wędrował do przedwzmacniaczy tylko do stopnia mocy przez te kondensatory...


    A więc postaram się wszystko ogarnąć :)
    Nie wykonuje jednak wzmacniacza od podstaw tylko korzystając z podanego wyżej schematu odnajduje kondensatory do których się wpinam kablami, a do tych kabli przylutuje gniazdo jack.
    Zaś ścieżki biegnące od tych kondensatorów nie do końcówki mocy lecz gdzieś indziej przecinam (czy przecinam tylko te co idą do przed wzmacniacza)?
    Tu pojawia się problem gdyż trzeba wiedzieć jak ten przedwzmacniacz wygląda :/
    Mam nadzieję, że dobrze zrozumiałem Twoją wypowiedź?
    Edit: Jeśli wszystko dobrze rozumuje to niestety czas realizacji tej przeróbki się wydłuży: brak narzędzi którym mógłbym odkręcić śrubki o radiomagnetofonu...
    Na 60% kuzyn takie ma ale będę widział się z nim dopiero na święta ale zapytam go już teraz i zdam relację co i jak :)

    0
  • #21 15 Gru 2012 21:03
    BILGO
    Poziom 38  

    Razor1996 napisał:
    Tu pojawia się problem gdyż trzeba wiedzieć jak ten przedwzmacniacz wygląda :/

    Odetnij przy tej nóżce kondensatora (0.22uF) od której ścieżka biegnie do przedwzmacniacza a nie do końcówki mocy. Zobacz na rysunek:
    Philips car 400 - Prosty wzmacniacz z radia samochodowego
    -czerwona linia to miejsce cięcia (wykonania przerwy).

    1
  • #22 21 Gru 2012 12:20
    Razor1996
    Poziom 7  

    A więc w końcu odkręciłem ten radiomagnetofon :)
    Tylko niestety to co wydawało mi się kondensatorami okazało się tranzystorami...
    Teraz zaczynam poszukiwania tych kondensatorów...

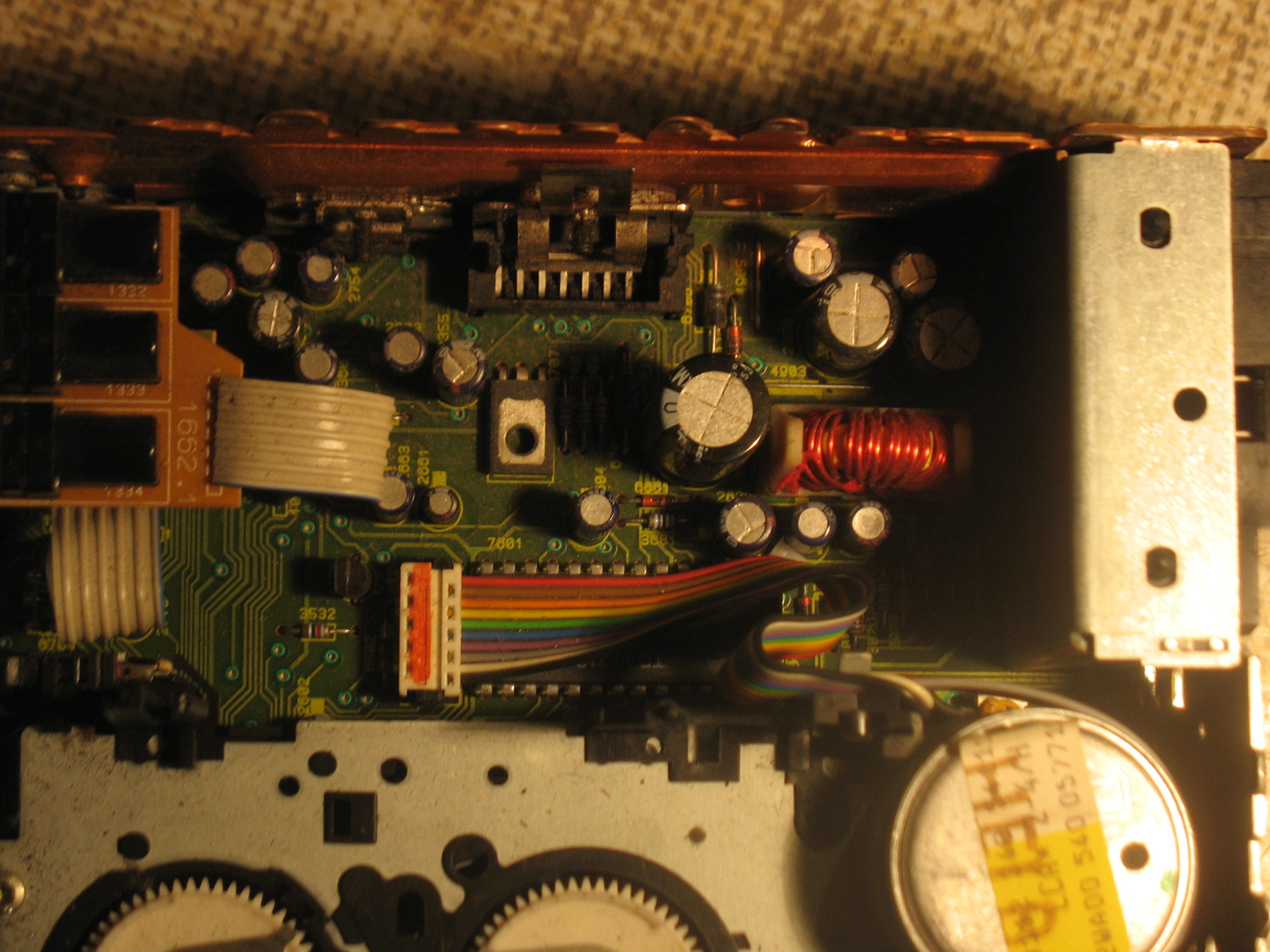

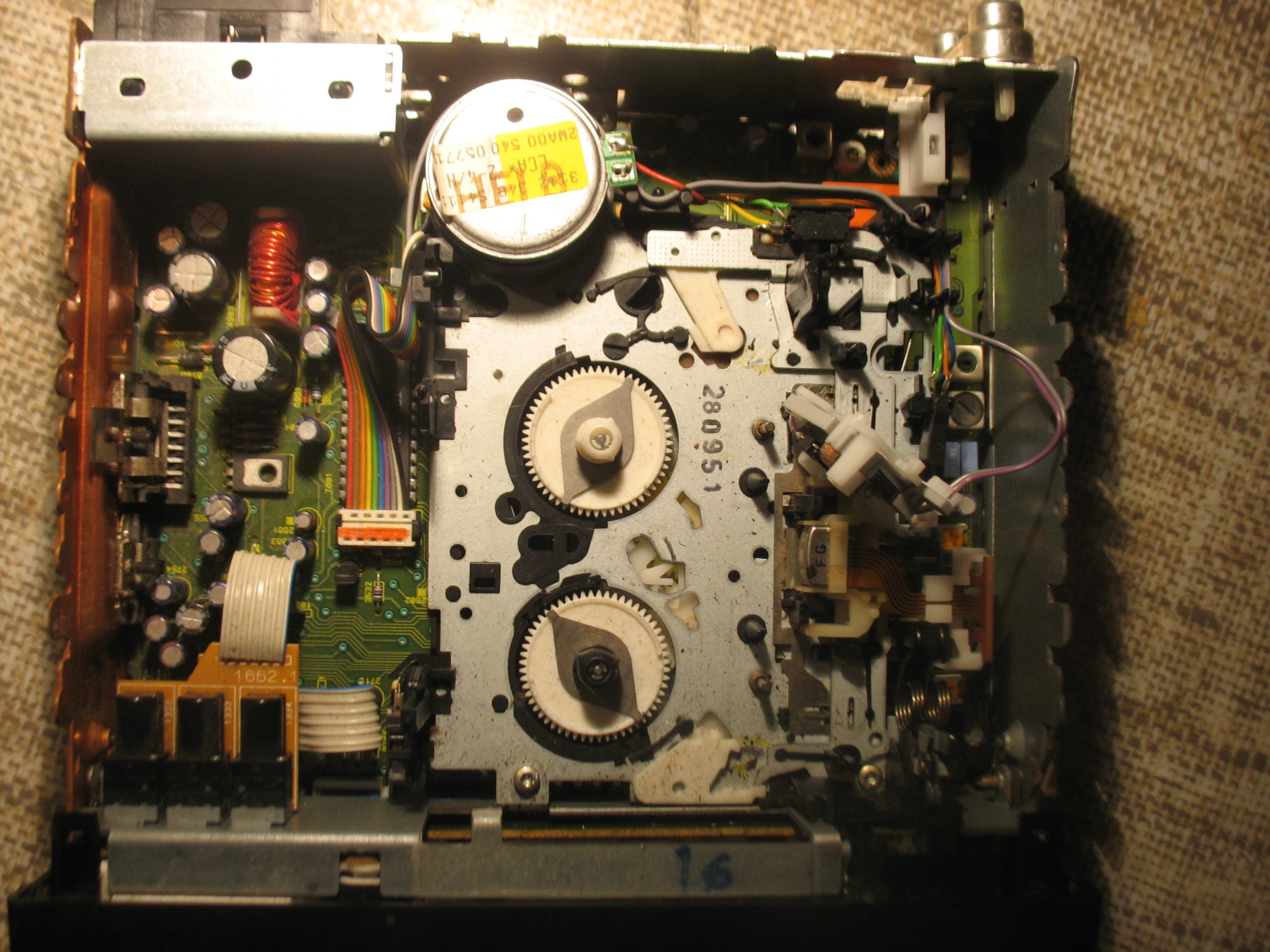

    Może wam się rzucą w oczy? Wstawiam zdjęcia:
