[STEROWNIK BLDC] Grzejące się MOSFETY

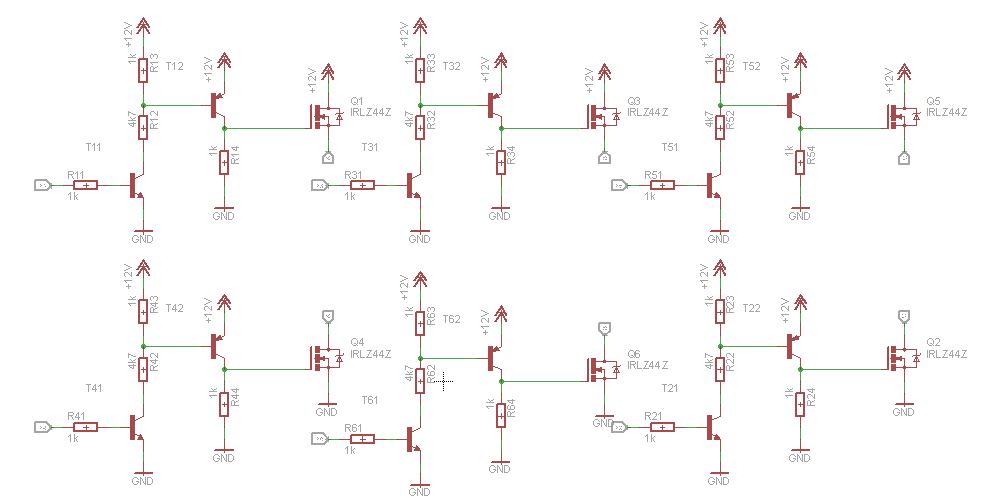

Witam, zaprojektowałem układ sterownika silnika bezszczotkowego widocznego na rysunku poniżej.
Zastosowane tranzystory:
PNP - bc5578
NPN - bc5478
MOSFET typu N - IRL3705

Jednak gdzieś jest błąd, ponieważ tylko po podłączeniu zasilania grzeją się MOSFETY Q1 i Q5, a sam układ nie działa tak jak powinien. Będę wdzięczny za wszelką pomoc.

Wszystko zależy przebiegów napięcia jakie podajesz na te tranzystory i jak jest podłączony silnik. To jest tylko sześć jednakowych driverów, więc trudno cokolwiek wywnioskować.

Ale nawet bez podłączenia silnika MOSFETY grzeją się po podaniu napięcia 12V.

Jak ktoś nie wie gdzie MOSFET ma wejście (Ugs) to później są takie efekty że się grzeje i nie wiadomo dlaczego, tranzystor n kanałowy wymaga napięcia na bramce wyższego o 7-10V od napięcia na źródle, żeby został w pełni włączony. U ciebie tranzystory high-side mają o tyle za mało.

A jeśli się grzeją bez silnika to albo dostają błędne sterowanie, albo są już uszkodzone.

Q1, 3,5 są źle sterowane. A jak się grzeją to pewnie już padły albo są odwrotnie podłączone i prąd płynie przez wbudowane diody.
Sterowanie Q1,3,5 masz jak dla tranzystorów z kanałm P.

Na projekcie popełniłeś podstawowy błąd używając do komutacji masy i zasilania tranzystorów tego samego typu (N). Sposób sterowania tranzystora MOSFET w dolnej gałęzi jest mniej więcej poprawny (niesymetryczny prąd ładowania i rozładowania bramki). Gorzej z tranzystorem górnym gdzie sygnał sterujący jest różnicą pomiędzy napięciem na bramce tranzystora a napięciem na drenie. Zatem na proces komutacji nakładać się będą wszystkie zjawiska komutacji powodując niestabilną pracę tranzystora jako klucza. Aby tego uniknąć zwykle stosuje się w górnej gałęzi tranzystory typu P gdzie poziomem odniesienia sygnału sterującego jest napięcie zasilania. Sugeruję skorzystać z gotowego rozwiązania podobnego problemu w załączonej nocie aplikacyjnej AN857 firmy Microchip. W dalszej części tej noty znajdziesz opis jak to sterować za pomocą mikroprocesora PIC16F877 łącznie z algorytmami i listingami oprogramowania.

Dodano po 4 [minuty]:


O błąd łatwo nie tylko w projekcie ale i w tekscie. Poniżej poprawiona treść odpowiedzi.

Na projekcie popełniłeś podstawowy błąd używając do komutacji masy i zasilania tranzystorów tego samego typu (N). Sposób sterowania tranzystora MOSFET w dolnej gałęzi jest mniej więcej poprawny (niesymetryczny prąd ładowania i rozładowania bramki). Gorzej z tranzystorem górnym gdzie sygnał sterujący jest różnicą pomiędzy napięciem na bramce tranzystora a napięciem na źródle tranzystora. Zatem na proces komutacji nakładać się będą wszystkie zjawiska komutacji powodując niestabilną pracę tranzystora jako klucza. Aby tego uniknąć zwykle stosuje się w górnej gałęzi tranzystory typu P gdzie poziomem odniesienia sygnału sterującego jest napięcie zasilania. Sugeruję skorzystać z gotowego rozwiązania podobnego problemu w załączonej nocie aplikacyjnej AN857 firmy Microchip. W dalszej części tej noty znajdziesz opis jak to sterować za pomocą mikroprocesora PIC16F877 łącznie z algorytmami i listingami oprogramowania.

Sęk w tym, że muszę zbudować ten układ na tranzystorach, a w podanej nocie jest układ TC4469.
Czy po zastąpieniu Q1,3,5 na mosfet typu p układ wyglądałby podobnie jak na moim schemacie?

http://tinyurl.com/ceo4zj2 to jest jedno z wielu możliwych rozwiązań.
Tak samo dobrze możesz użyć n-mosfeta tylko sterowanie musisz zmienić.
http://www.innovatia.com/Design_Center/DC_images/Image3806.gif

Możesz dać tranzystory high-side z kanałem typu p, będą wtedy załączone stanem niskim na wejściu.

Albo do zasilania układu załączającego bramki górnych tranzystorów daj wyższe napięcie.

Z linku http://www.eserviceinfo.com/downloadsm/49905/DELL_E173FP.html pobierz schemat monitora. Sposób sterowania mosfetem P znajdziesz w zasilaczu tego monitora - tranzystory Q203 lub Q204. Podobnie poszukaj sposób sterowania tranzystorem z kanałem N.

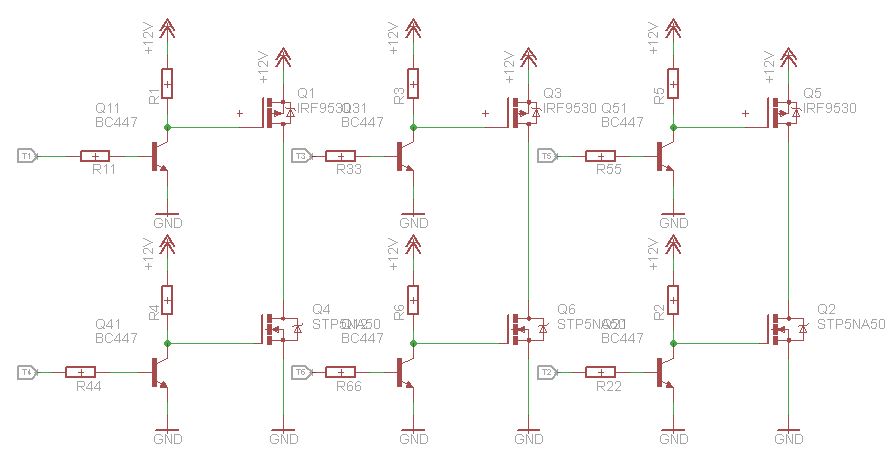

Stworzyłem nowy schemat i prosiłbym o Waszą opinię.
Górne P-MOSFETY ZAŁĄCZAM ZEREM, NATOMIAST DOLNE N-MOSFETY 12V.


Czy ma to prawo działać?

Układ powienien działać. Mozesz jeszcze napisac czym chcesz go sterować i jakie prądy przewidujesz na wyjsciach?

Na ogól włączenie mosfeta powinno trwać dłużej od jego wyłączania. Nie zapomnij o czasie martwym między przełączaniem mosfetów.

Jeszcze dodałbym rezystor 10k pomiędzy bazę a emiter każdego tranzystora bipolarnego.
