Oscyloskop BST BS5010V - brak możliwości kalibracji sondy pomiarowej

Witam,

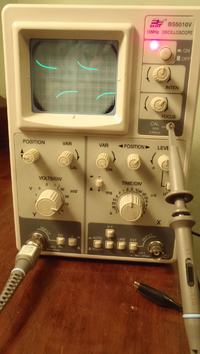

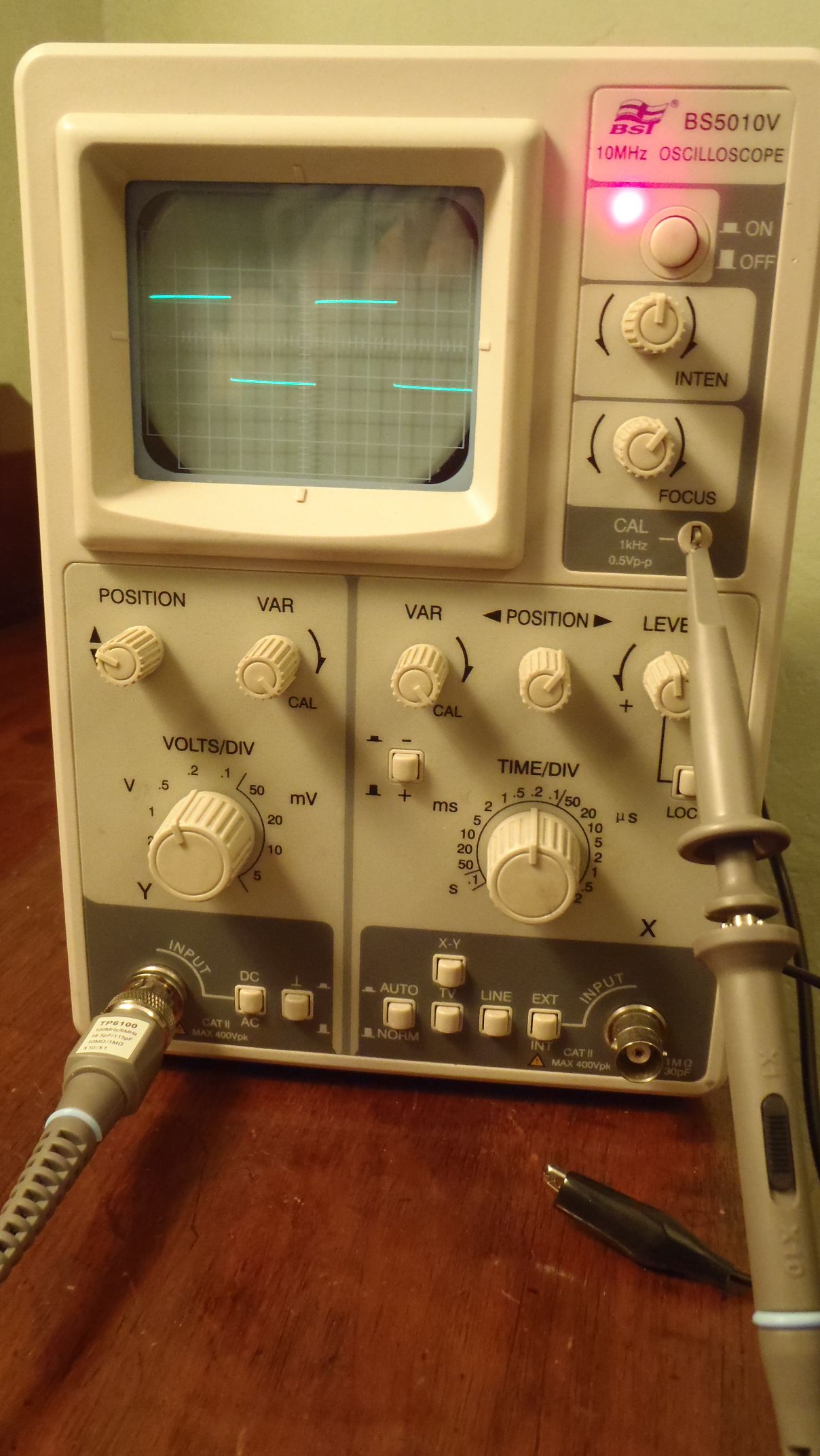

Na wstępie chciałbym napisać iż nie jestem elektronikiem tylko mechanikiem dlatego pewne sprawy nie są mi dobrze znane. Wpadł mi w ręce używany taki oto oscyloskop Link i po dokupieniu do niego sondy TP6100 100 MHz (była najtańsza na allegro) mam problem ze skalibrowaniem go. Trymerem nie da się ustawić prostego przebiegu. Może sonda jest niewłaściwa do tego modelu albo sam oscyloskop jest wadliwy lub może coś źle robię... nie mam już więcej pomysłów dlatego proszę o radę. Na wejściu oscyloskopu jest 1M om 30pF. Sonda ma dwa zakresy - 1:1 oraz 1:10 X1: 85pF-115pF oraz X10: 14,5pF-17,5pF DC-6MHz DC-100MHz. Zakres kompensacji - all oscilloscopes. Wg instrukcji sondy powinienem przy ustawieniu 1:10 zrobić pomiar na 1KHz taki jak wychodzi na oscyloskopie. Na zdjęciach mam nadzieję widać wszystko. W miarę prosto jest tylko przy ustawieniu sondy 1:1 a chyba nie o to chodzi... Nie posiadam schematu do tego oscyloskopu bo pewnie da się ustawić potencjometrem w samym oscyloskopie jakieś wartości.
Z góry dziękuję za pomoc,
Pozdrawiam

Zwolnij przycisk AC.

Próbowałem już różnych opcji. Zarówno przy DC jak i przy AC jest tak samo. Jest jedynie minimalne przesunięcie pionowe wykresu.
Proszę o radę co mam z tym fantem zrobić.

devilroot wrote:

Na wejściu oscyloskopu jest 1M om 30pF. Sonda ma dwa zakresy - 1:1 oraz 1:10 X1: 85pF-115pF oraz X10: 14,5pF-17,5pF DC-6MHz DC-100MHz.

Przeczytaj to uważnie i pomyśl, co tu jest nie tak.

Też o tym myślałem ale zastanawiały mnie dwie rzeczy... mianowicie pisze w instrukcji sondy że jest kompensacja do wszystkcich oscyloskopów a po drugie w instukcji obsługi oscyloskopu pisze taka uwaga:
Probe operating :
Use 10:1 to 1:1 alternating probes. When using 10:1 probe, input impedance is
10MΩ 16 pF. While if 1:1 is used for observing lower signal, input impedance is
1MΩ 30 pF. At this stage, please consider of the affection of the probe upon the
detected circuits.
Ten zakres 10MΩ mieści się w tym który ma sonda. W innej intrukcji podobnej sondy P6100 która ma praktycznie takie same parametry pisze że kompensacja jest w zakresie 10-35pF.
Nie chcę kupować następnej sondy żeby zobaczyć taki sam efekt na ekranie dlatego proszę o 100% diagnozę. Kupować nową sondę? Pozdrawiam

Kup sondę której zakres kompensacji zawiera się w zakresie 30pF tyle ile ma wejście oscyloskopu.

Pożyczyłem sondę ale niestety bez etykiety i jest to samo. Istnieje jakiś sposób na zmierzenie kompensacji sondy? Rozumiem że multimetrem tego nie zmierzę ponieważ wychodzi mi 0,23 nF i zmienia się podczas kręceniem trymera od 0,18 do 0,23 tyle że nF.

Odkopię temat, bo też kupiłem dwie takie sondy. Podany zakres pojemności to nie jest zakres kompensacji, tylko rozrzut parametrów, kompensacja jest dużo szersza, choć niestety nie wiem jaka ale na oscyloskopie o pojemności wejściowej 20pF daje się skompensować bez problemu. Sonda PT6100 jest kopią sondy Hantek PP-150.

Hantek ma 15-35pF kompensację.

Te sondy też - znalazłem identyczna sondę w której ten parametr jest podany.



Właśnie podpiąłem tę sondę do S1-112A, który ma 30pF i bez problemu ją skompensowałem, z jeszcze sporym zapasem.

Oznaczenie tych sond w/g producenta to E5011 (jest na opakowaniu, na naklejce z kodem paskowym) i takie samo jest dla sond TP6100 jak i TE-MT299.

Czyli wychodzi na to że coś z oscyloskopem jest nie tak...
