Webasto DW300 - czasem odpala - potrzebne info o rezystancji czujnika płomienia

Witam

Mam problem z Webasto DW300 mianowice
Czasem odpala i chodzi przez pewien czas, następnie wyłącza się a dioda wskazuje błąd E05 czyli uszkodzenie czujnika płomienia. Po wymontowaniu czujnika, wszystko wygląda ok. Rozebrałem go na części sprawdziłem fotodiodę niby OK oraz jest tam jeszcze mały rezystor pomiar wskazuje 18,2 k oma.
Nie mogę odczytać jego wartośći z kodu.
Czy może ktoś podłą by prawidłowy odczyt tego rezystora, ewentualnie człego czujnika

ponawiam temat sprawa pilna

Witam.Dane z DBW 300:
6.3.2.1 The flame regulator in the control device 1553
- Connect the ohmmeter to the flame regulator
- Darken the surrounding of the flame regulator. Put a
black insulation hose on it in order to darken it and
pull the edges.
- The resistance should go up to > 100 ohm in about 20
seconds.
- Light a match at approximately 1 cm distance from the
flame regulator. The resistance should be reduced to
approximately 300 Ohm at that time.

kolejny dzień walki z piecem webasto dw 300 przegrany.
Webasto zgłasza błąd E 01 - brak startu. Odpala za ok. 10 sek. i zaczyna strasznie mocno dymić na biało, a następnie się wyłącza.

Wcześniej zgłaszało błąd czujnika płomienia E05 a teraz to co wcześniej opisałem.

Co może być tego przyczyną

A dysza rozpyla równo (mgiełka) ,czy leje Iskrownik dobrze ustawiony, czy mija się z rozpylanym paliwem Iskra w porządku
Możliwe że przez te 10 s czujnik płomienia nie wykrywa że piecyk odpalił dlatego przerywa pracę.Biały dym to może niespalony nadmiar paliwa (lejąca dysza rozpylacza).

Webasto sprawdzone :
- wymienione uszczelniacze w zaworku regulacji ciśnienia.
- wymienione usczelniacze w pompce
- wyczysczony iskrownik

Obecnie webasto odpala na 15-20 sek. nie dymi już tak jak wcześniej. Dysza ładnie rozpyla paliwo i następuje zapłon jednak tylko na 10-15 sek.

Problem zapewne dalej stwarza czujnik płomienia.
Po rozmontowaniu tego czujnika okazało się że jest tam jedynie resystor 18 k moh i drugi element prawdopodobnie fotodioda o symbolu TFK S 270 P .

Czy ktoś już wymieniał te elementy w czujniku. Koszt zakupu nowego czujnika to wydatek ponad 130zł
a nie sądzę żeby koszt zakupu diody lub fotorezystora był większy.

Czym ewentualnie zastąpić ten element TFK S270 P

Sprawdź czy po oświetleniu czujnika silnym światłem zmienia wartość z tych ok 18 kohm na <400 ohm .Jeżeli tak to będzie raczej sprawny .Jaki kod błędu masz po przerwaniu pracy?

układ reaguje w następujący sposób :

po podłączeniu miernika początkowa wartość odczytu 18,06 k omh po odpaleniu zapalniczki z jasnym płomieniem w odległości od 1 cm do 5 cm wartość spada na 1-2 sek. do 12-15 k omh i wraca ponownie do 18,00 k omh.

Więc z pewnością ten element jest uszkodzony.

przekopałem kilkadziesiąt stron i nie mogę znaleźć tego elementu.

zack wrote:

przekopałem kilkadziesiąt stron i nie mogę znaleźć tego elementu.

Czego konkretnie szukasz?
A spróbuj jak piecyk odpali to zbocznikuj ten czujnik rezystorem ok 200-300 ohm tak jakby zadziałał prawidłowo.

TFK S 270 P

niewiem czy to fotodioda czy fotorezystor

tego szukam

Według schematu to fototranzystor,ale nie wiem czy po tych oznaczeniach go znajdziesz.Ten element to B1 na schemacie.

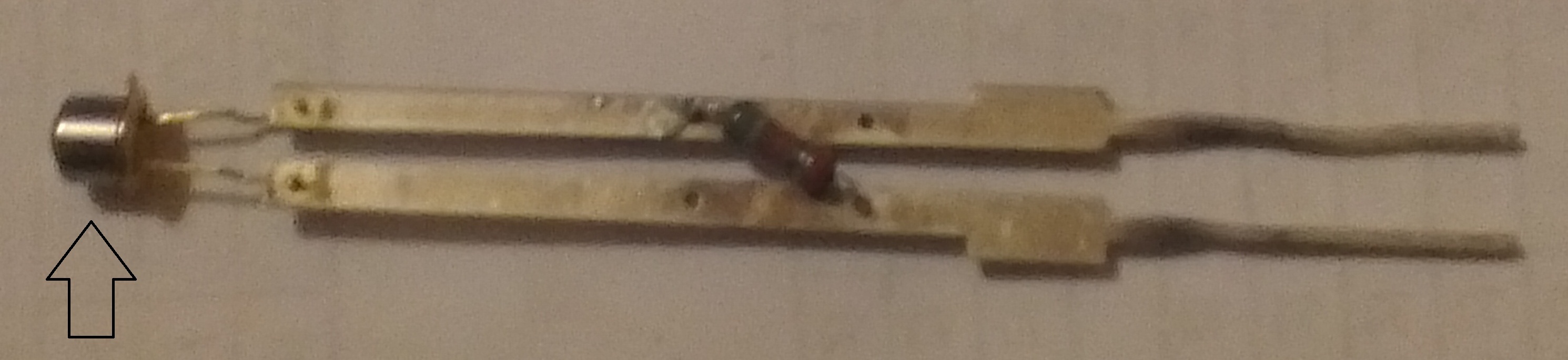

zdjęcie zawartości czujnika płomienia Webasto DW 300

strzałką oznaczyłem element TFK S 270 P

Mierz na zakresie woltów/milwoltów.
Miernik pokazuje ci tylko wartość rezystora.

a sprawdzałeś filterki przy zasilaniu paliwa takie malutkie siateczki jak sa brudne to tak sie bedzie działo

cały piec rozkręciłem na części, wymieniłem uszczelniacze (oringi), sitko wyczyszczone, wszytko wygląda OK jednak problem występuje nadal :/ .
Wcześniej Webasto "wymigiwało" błąd 05- czyli uszkodzoy czujnik płomienia. Teraz po kilku próbach odpalenia błąd 12 - czyli blokada po nieudanych próbach zapłonu. Nie wiem co już możę być z nim nie tak. Odpala na 15 sek. poprawnie nie dymi, iskrownik - sprawdzałem prasuje, dysza rozpyla paliwo bardzo ładnie, a ono nadal niechce działać prawidłowo. Może ktoś miał już do czynienia z takim problemem. Ręce już opadają

A wymieniłeś ten czujnik płomienia ?
Mnie to wygląda tak : wszystko sprawne ,system zaczyna pracę po kolei ,włącza silnik dmuchawy,iskrownik,potem zawór paliwa.Następuje odpalenie i sterownik czeka na poprawne info z czujnika płomienia czy piecyk pali.Jeżeli takowy (poprawny) otrzyma wyłącza iskrownik i dalej podaje paliwo itd. aż do zadziałania cz.temperatury lub wygaszenia pieca,np z powodu braku paliwa.Jeżeli nie otrzyma poprawnego sygnału z czujnika płomienia to po tych ok 15 sec. kończy pracę i robi przedmuch jednocześnie sygnalizuje nieudaną próbę odpalenia.

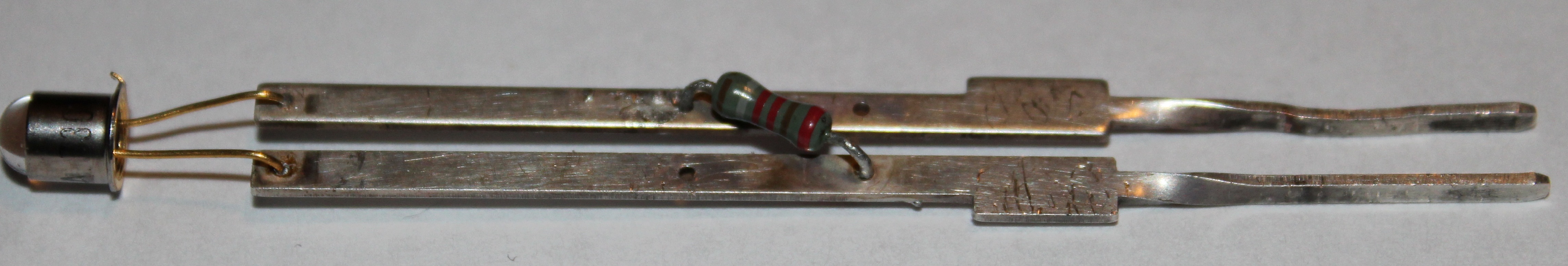

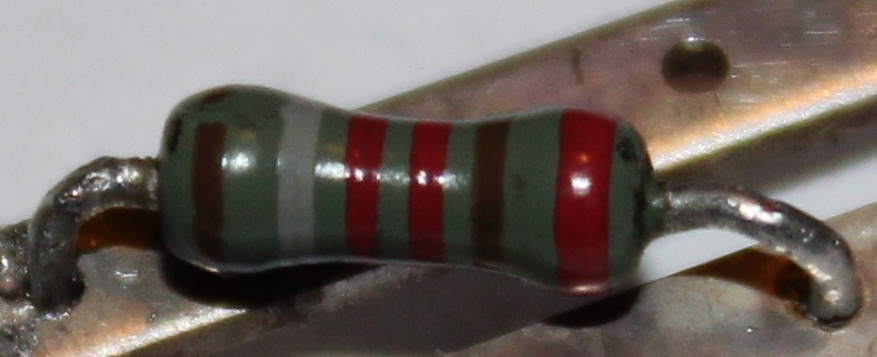

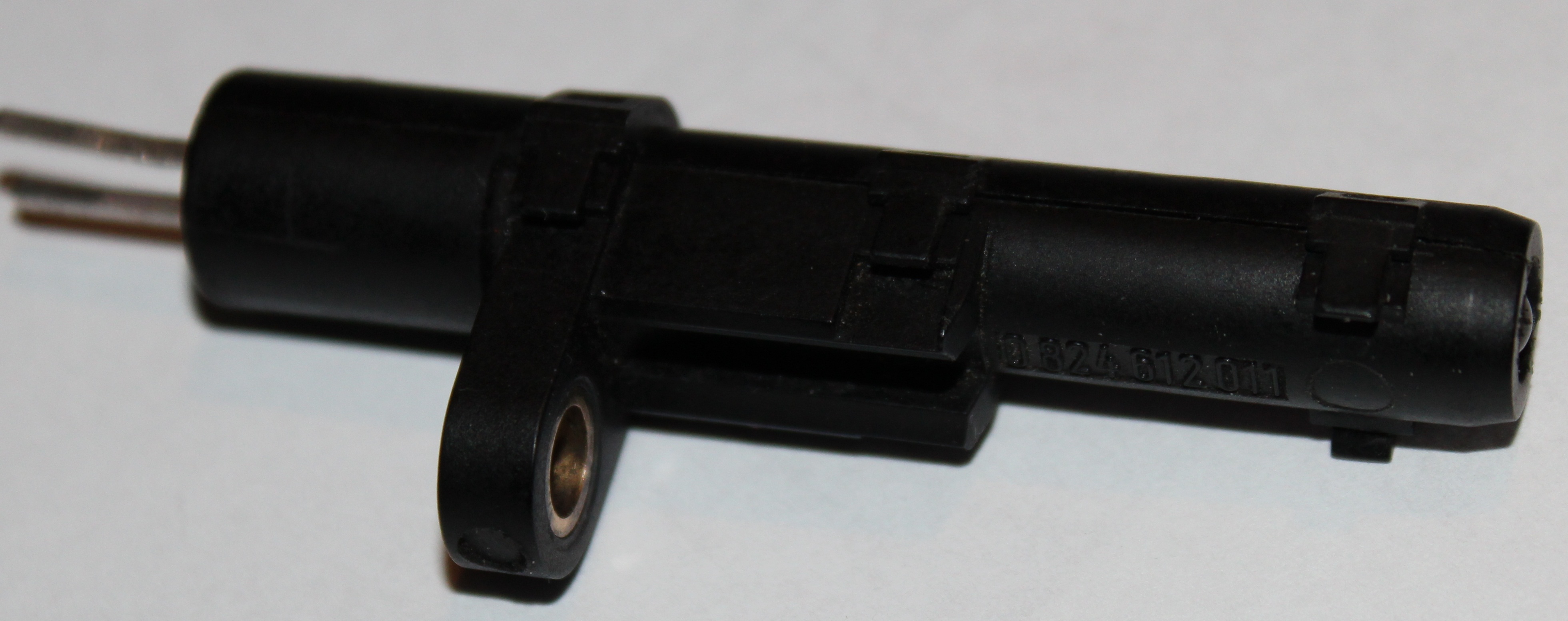

rozłożyłem czujnik na część na zdjęciach jest rezystor może ktoś będzie w stanie odczytać z pasków jego wartość. Dla mnie trochę dziwny bo ma aż 5 pasków z kolorami. A może ktoś ma taki czujnik sprawny i mógł by sprawdzić jego oporność z zakrytym dostępem światła i ze źródłem światła. Byłbym wdzięczny za odpowiedź.

Opis testu czujnika płomienia zgodnie z instrukcją:
Prüfung
– Glaskörper des Flammwächters abdecken
– Widerstand prüfen (Sollwert: < 20 kOhm)
– Abdeckung vom Glaskörper des Flammwächters
entfernen und mit einer starken Lampe beleuchten.
– Widerstand prüfen (Sollwert: < 400 Ohm)

Jak rozbierałeś czujnik na części musisz go tak samo poskładać by nie zamienić biegunów (anoda i katoda) ,bo nie zadziała.

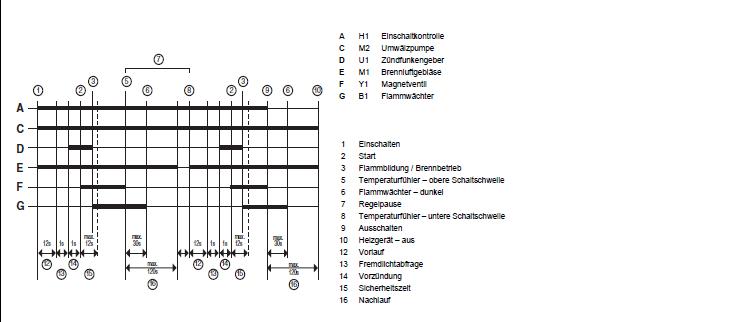

Poniżej masz cały cykl pracy sterownika ,czasy i kolejne fazy.


Tu masz jak odczytać kody paskowe http://www.nikomp.com.pl/opisy/RC000/RC000000.htm

Według mnie wartość opornika to 21,2kΩ tolerancja 10%

Tak jak pisał kolega wyżej zmierz oporność czujnika na nóżkach zakrywając całkowicie dostęp światła wtedy zmienia się jego oporność a co do kupna zamów w webasto.
