Stabo XM3082 - Brak napięcia na końcówce mocy w.cz

birband 05 Sty 2013 14:34 2595 6
  • #1 11744381
    birband
    Poziom 24  
    Witam!
    Dostałem do zrobienia radio jak w temacie, niestety żaden ze znalezionych schematów nie pasuje zupełnie bo zostało zrobione na płycie PA 439AA 1/3. Może ktoś posiada w zasobach schemat takiego radia. Znalazłem uszkodzone tranzystory w zasilaczu, diodę zenera opisaną jako D206 ale już zupełnie nie wiem na jakie napięcie powinna ona być (na innych schematach występuje jako podwójna).

    Za każdą sugestię będę wdzięczny
    Pozdrawiam
    Antoni
  • #2 11750082
    multihunter
    Poziom 26  
    Antoś wszystko, co Cię interesuje jest w SM cymbałki Harry 2 Clasic - jest schemat blokowy, ideowy, malunki, montaż, odstępy... ten sam sterownik.
    To, co się różni widać od ręki, inny jest panel, wyświetlacz inny, natomiast w większości są to szczegóły, np. Q11 do zagrania melodyjki.
    Dwójka w oznaczeniu D206 wskazuje, że to nadajnik, trójka sterownik. Jest to jednowatowe radio wyciągnięte ze Scani R-ki.
  • #3 11750203
    SP5ANJ
    Spoczywaj w Pokoju
    Witam.

    D206 na moim schemacie to podwójna dioda przełączająca a nie Zenera.
    Zamiennikiem spokojnie może być np. 1N4148 lub dowolna przełączająca z kanałem N.

    Brak napięcia na PA TX-a to tranzystory Q207, Q206 i Q208 (dość często "sypie" się Q207).
    Wylutuj wszystkie Q i sprawdź miernikiem.

    Jako, że tranzystory mocy np. Q207 są tranzystorami wielo-złączowym (kilka Emiterów), to niech Cię nie zwiedzie, że ten Q może być dobry na mierniku a zły w układzie.


    Pozdrawiam.
  • #4 11750492
    multihunter
    Poziom 26  
    Adaś to jest radio z ee AT24C02N i sterownikiem NEC zrobione na bazie tych samych elementów dyskretnych co Harry 2 Clasic,
    a Ty mówisz o starym wykonaniu PCB, bez eepromu, na sterowniku Mistubishi (Uniden UC1810) - dwie zupełnie różne bajki.

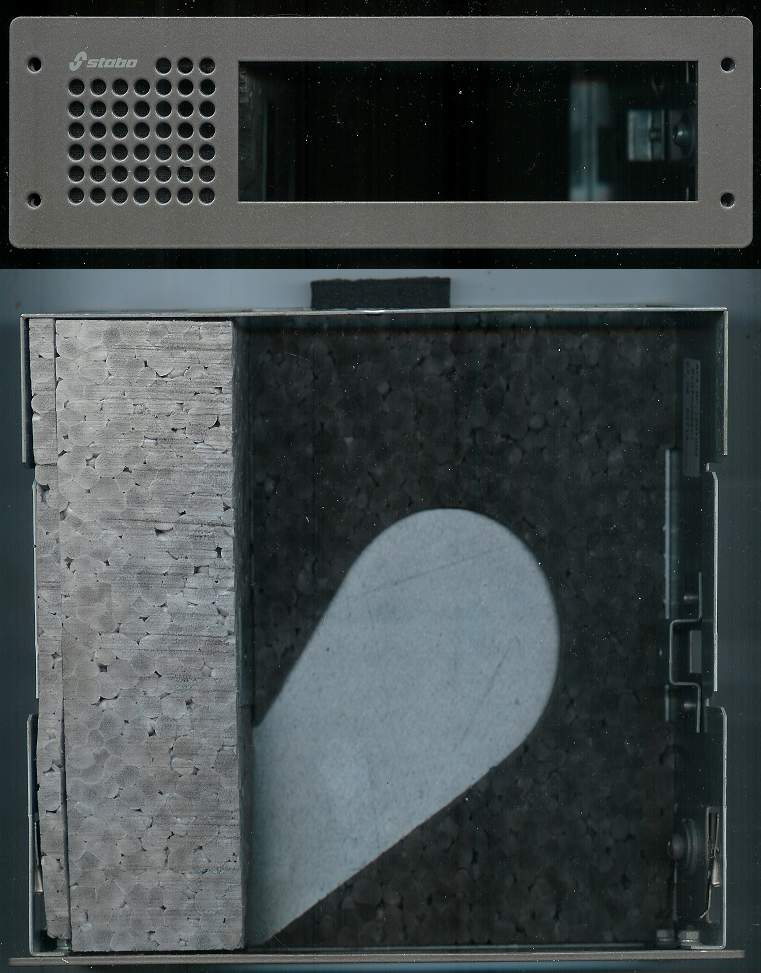

    Oryginalnie u Scani idzie do niego jeszcze taka kieszeń 201009 o wymiarach radia .

    Stabo XM3082 - Brak napięcia na końcówce mocy w.cz

    W załączniku schemat podłączenia z kolorami kabli, numerami złączy, przetwornicy, anteny, głośnika...
    Załączniki:
  • #5 11753024
    birband
    Poziom 24  
    Witam!
    Dzięki za odzew, masz rację SP5ANJ że na dostępnych schematach ta dioda rzeczywiście jest podwójna, ale tutaj jest pojedynczą diodą, może nawet nie koniecznie zenerka ale na pewno nie podwójna. Q207 na pewno jest dobry, poleciały wcześniejsze tranzystory, ale nie potrafię ich nawet zlokalizować. U mnie na jednym z nich wisi dioda 1n4148 na schematach jej nie ma.
    Procesor to UC3081 (0834KP202).
    Radio to jak zacząłem się nim zajmować miało upalone ścieżki, i co ciekawe były to ścieżki masy, wypalony był wzmacniacz m.cz. To udało mi się odbudować, dlatego odbiornik mam dobry. Natomiast nadajnik tylko około 0,8W w obydwu rodzajach modulacji (AM/FM). I to jest problem. Na driver i dalej przychodzi tylko 3,86 V i nic więcej.
    Pozdrawiam i dziękuje za odzew.
    Antoni
  • #6 11753074
    multihunter
    Poziom 26  
    A. weź pod uwagę, że uszkodzona zenerka nie ma możliwości spalić się z winy jakiegoś uszkodzenia.
    To wygląda jak katowanie radia "śrubokręt między ścieżki, a może zadziała".
    W takich sytuacjach odchodzi się od standardowych metod poszukiwania uszkodzeń, tylko szuka się najpierw ich źródła.
    Może brzmi to jak opowieść SiFi, ale z logicznego pkt widzenia tak to wygląda.
  • #7 11756562
    birband
    Poziom 24  
    Witam ponowie!
    Multihunter masz rację, ale jak nie potrafisz na 100% zlokalizować szukanych elementów, a zlokalizujesz uszkodzoną diodę to zastanawiasz się co jeszcze cie czeka. Wiecie co - oddałem to radio koledze z uwagą, żeby wrzucił je do kosza. Jak zacząłem konkretne pomiary okazało się, że w torze nadajnika jest więcej wypalonych ścieżek i elementów - nie wiem gdzie to radio było podłączone albo co się z nim działo. A biorąc pod uwagę, że połączenia przechodzą raz na wierzchu płyty, następnym razem dołem, dałem sobie spokój.
    Dzięki za pomoc. Temat zamykam.
    Chodź myślę sobie, że i tak dobrze by było gdyby taki schemat się pojawił na "Elektrodzie"
    Pozdrawiam
    Antoni
