kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ

20 Sty 2013 16:02 22845 31
  • Poziom 10  
    Witam
    Mam nadzieje że temat pomoże wielu osobom w tym i mnie. Nie każdy jest orłem jeśli chodzi o angielski a tym bardziej jeśli chodzi o sprawy technicznie.
    Zrobiłem screeny z w/w kalkulatora i część tłumaczenia, nie wszystko rozumie a ile wiem to napisałem. Jeśli coś źle przetłumaczyłem to proszę o wyrozumiałość, starałem się napisać w taki sposób aby wszystko było jasne i nie koniecznie dosłownie.Jestem tu właśnie po to aby rozwiać wszelkie wątpliwości. Proszę szanownych kolegów którzy wiedzą o co chodzi w poszczególnych opisach o poprawienie i w razie wątpliwości krótki komentarz.
    Musze jeszcze podziękować koledze DjElano za wkład przy tłumaczeniu.

    Program można ściągnąć z tej strony:Kalkulator Yagi




    kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ

    1. Najpierw wpisz częstotliwość rezonansową, następnie resztę danych.
    2. Częstotliwość rezonansowa podana w MHz.
    3. Odległość pomiędzy górną częścią a dolną częścią radiatora pętlowego.
    4. Szerokość przerwy w konstrukcji radiatora.
    5. Ilość direktorów.
    6. Wymiar profilu zamkniętego a w przypadku rury, średnica. Użyte na wykonanie boomu.
    7. Kształt materiału użytego do wykonania boomu.
    8. Profil kwadratowy.
    9. Profil okrągły (rura).
    10. Typ kabla użyty to wykonania balunu.
    11. Konstrukcja reflektora/direktorów.
    12. Kształt materiału użytego na konstrukcje elementów.
    13. Kwadratowy.
    14. Rura.
    15. Płaskownik.
    16. Mocowanie reflektora/direktorów z boomem.
    17. Nie izolowane.
    18. Izolowane.
    19. W przepadku gdy boom jest wykonany z materiału nie przewodzącego.
    20. Średnica elementów.
    21. Konstrukcja radiatora.
    22. Mocowanie radiatora.
    23. Taki sam jak reflektora/direktorów. / tz. jaki?
    24. Izolowany od boomu.
    25. Średnica elementów.
    26. Obliczenie anteny.








    kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ

    27. Antena Yagi na częstotliwość 144,5 MHz.
    28. Długość falowa 2075mm.
    29. Elementy mają mieć kontakt ze sobą na powierzchni 25mm.
    30. Dipol ma być zamontowany w taki sam sposób jak direktory i reflektro / tz. jak, w jaki sposób, o co z tym chodzi?.
    31. Średnica dirketorów/reflektorów.
    32. Średnica materiału użytego do wykonania radiatora.
    33. Długość reflektora 1023mm, pozycja na boomie 30mm, (nie wiem, co znaczy IT).
    34. Długość radiatora prostego od krawędzi do krawędzi =977.3mm, położonego na boomie 445mm od reflektora (IT?).
    35. Długość radiatora pętlowego od krawędzi do krawędzi =1006.mm, położonego na boomie 445mm od reflektora (IT?).
    36. Długości poszczególnych direktorów, odległości pomiędzy sobą, pozycja na boomie,IT?, zysk.
    37. Chyba odległość od krawędzi elementu do krawędzi boomu?
    38. Odległość mierzona od środka elementu do środka następnego elementu, tolerancja wymiaru -/+ 6mm.
    39. Pozycja montowanych każdego elementu jest wymierzona od tyłu boomu z uwzględnieniem 30mm zwisu. Całkowita długość boomu to 4510mm, w tym dwa razy zwis po 30mm./o co chodzi z tym zwisem?
    40. Drukuj projekt.
    41. Zapisz projekt anteny.
    42. Konstrukcja baluna.
    43. Powrót do poprzedniego okna.






    kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ

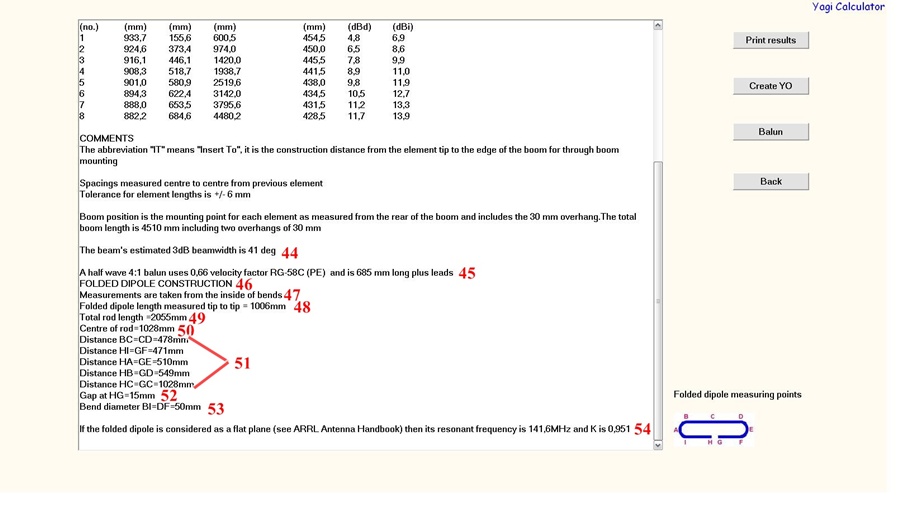

    44. Antena promieniuje z szerokością wiązki 41stopni, gdzie tłumienie sygnału nie przekracza 3db.
    45. Pół falowy balun o stosunku 4:1 zrobiono z kabla RG-58 o współczynniku skrócenia 0,66. O długości z zalutowaniem na końcu równej 685mm.
    46. Wymiary radiatora pętlowego.
    47. Pomiar wykonano na środku pasma.
    48. Długość dipola w przypadku radiatora pętlowego od krawędzi do krawędzi.
    49. Długość dipola w przypadku radiatora prostego.
    50. Środek radiatora prostego. / ?
    51. Odległości pomiędzy różnymi punktami w konstrukcji radiatora
    52. Szerokość przerwy w konstrukcji radiatora.
    53. Odległość pomiędzy górną częścią a dolną częścią radiatora pętlowego.
    54. W przypadku wykonania radiatora pętlowego z płaskownika częstotliwość rezonansowa wyniesie 141,6MHz a współczynnik skrócenia k=0,951
  • Sklep ElwronSklep Elwron
  • Pomocny post
    Poziom 38  
    1. Najpierw wpisz częstotliwość rezonansową, następnie resztę danych.
    1. ZAWSZE wprowadź częstotliwość przed innymi danymi.

    23. Taki sam jak reflektora/direktorów. / tzn. taki
    17. Łączone poprzez metalowy boom.
    18. Izolowane poprzez metalowy boom.
    Chodzi o że w metalowym nośniku wierci się otwory, elementy wkładamy przez te otwory i blokujemy np. blachowkrętem. Podobnie jest z [18] lecz elementy nie mają kontaktu z metalowym nośnikiem, na elemencie w części przechodzącej przez nośnik nałożony jest izolator.
    19. W przypadku gdy boom jest wykonany z materiału nie przewodzącego.
    19. Boom z materiału nieprzewodzącego (lub wsporniki).
    (lub wsporniki) elementy na wspornikach z izolatora mogą być montowane na metalowym nośniku lecz nie mają z nim kontaktu elektrycznego.

    33. Długość reflektora 1023mm, pozycja na boomie 30mm, (nie wiem, co znaczy IT).
    IT (Insert To) chodzi o to że w całkowitym wymiarze elementu uwzględniono szerokość (średnicę) nośnika, więc aby sprawdzić czy końce elementów są w jednakowej odległości od krawędzi nośnika podano ten wymiar. Ułatwia to wyśrodkowanie w przypadku montażu w otworach poprzez nośnik.

    37. Chyba odległość od krawędzi elementu do krawędzi boomu?
    Komentarz: że "IT" uwzględniono w przypadku montażu w otworach poprzez nośnik j.w.

    39. Pozycja montowanych każdego elementu jest wymierzona od tyłu boomu z uwzględnieniem 30mm zwisu. Całkowita długość boomu to 4510mm, w tym dwa razy zwis po 30mm./o co chodzi z tym zwisem?
    39. Pozycja montażu każdego elementu jest wymierzona od tyłu boomu z uwzględnieniem 30mm zapasu. Całkowita długość boomu to 4510mm, w tym dwa razy po 30mm jako zapas.
    Overhang - wystawać; boom (wysięgnik, podłużnica - przyjęła się nazwa nośnik elementów anteny) wystaje poza skrajne elementy właśnie na 30mm licząc od ich środka.

    Podanie wymiarów do środka średnicy zewnętrznej elementów ułatwia montaż w otworach. Przed wierceniem otworów w nośniku możemy, rysikiem a potem punktakiem, zaznaczyć pozycje otworów na element na przeciwległych ściankach profilu. Po wywierceniu mamy kąt prosty pomiędzy nośnikiem a elementem.
  • Poziom 15  
    Mam nadzieje, że więcej osób pomoże bo mój angielski techniczny jest mocno okrojony. W pkt 39 miałem powiedzieć, że chodzi o "zapas" nie o "zwis" tylko, że brakło mi słowa :) dzięki kolego Driver za dokładniejsze przetłumaczenie. Dobra robota adam86-20.
  • Poziom 10  
    Również dziękuję koledze Driver- za pomoc.
    Mam jeszcze jedno pytanie, czy będzie jakaś różnica pomiędzy anteną wykonaną z pełnych prętów a anteną wykonaną z rurek?
  • Sklep ElwronSklep Elwron
  • Poziom 38  
    Z rurek będzie lżejsza pręty można giąć bez giętarki, poza tym żadnej różnicy nie będzie.
  • Poziom 10  
    Ma się rozumieć iż antena wykonana z pręta będzie trochę więcej ważyć.

    I jeszcze pytanie, bo w programie są opisane dwie konstrukcje radiatora.
    Dipol prosty i dipol pętlowy, czy to znaczy że są dwie opcje do wyboru?
    Balun nie będzie chyba w obu przypadkach taki sam? Z tego co kojarzę impedancja dla dipola prostego wynosi 75ohm a dla dipola pętlowego 300ohm. Czyżby ten transformator był liczony po to aby zejść z 300ohm na 75 a sama antena jest na 75 ohm (mnie interesuje 50ohm) więc w przypadku zastosowanie dipola prostego nie jest wymagany transformator. Nie wiem jak mam to wszystko rozumieć.

    Jaka będzie różnica przy zastosowaniu dipola prostego w stosunku do dipola pętlowego?
    Z tego co udało mi się wyczytać to w przypadku dipola pętlowego zyskam szerszy zakres pracy anteny
    Warto się bawić w dipol pętlowy przy antenie na pasmo 2m?
  • Poziom 38  
    adam86-20 napisał:
    I jeszcze pytanie, bo w programie są opisane dwie konstrukcje radiatora.
    Dipol prosty i dipol pętlowy, czy to znaczy że są dwie opcje do wyboru?
    Nie wymagaj od prościutkiego kalkulatorka większej ilości opcji. Nie na wyboru, zawsze edytujesz dipol pętlowy, ale możesz zastosować dipol prosty bo program podaje jego wymiary, a przerwa (dipole gap) jest tak sama jaką zakładasz w danych wejściowych.
    adam86-20 napisał:
    Balun nie będzie chyba w obu przypadkach taki sam? Z tego co kojarzę impedancja dla dipola prostego wynosi 75ohm a dla dipola pętlowego 300ohm. Czyżby ten transformator był liczony po to aby zejść z 300ohm na 75 a sama antena jest na 75 ohm (mnie interesuje 50ohm) więc w przypadku zastosowanie dipola prostego nie jest wymagany transformator. Nie wiem jak mam to wszystko rozumieć.
    Transformator jak sam nazwa wskazuje służy do transformacji w tym przypadku zmiany impedancji z jednej na inną, ale nie tylko. Dipole prosty i pętlowy są dipolami symetrycznymi więc musiały by być zasilane z linii symetrycznych. Jeśli chcemy je zasilać linią koncentryczną, która jest linią niesymetryczną, musimy zastosować symetryzator (balun - balanced to unbalanced), który powoduje że w.cz. nie płynie po zewnętrznej powierzchni linii koncentrycznej i linia nie staje się częścią promieniującą, w przeciwnym przypadku linia zniekształciła by charakterystykę anteny. Jeśli do anteny z dipolem pętlowym połączył byś linię o innej oporności falowej to nastąpi niedopasowanie impedancji, część energii zostanie odbita od zacisków anteny i wróci do źródła, czyli antena odbitej części energii nie wypromieniuje. W takim przypadku konieczne jest zastosowanie transformatora, o takiej przekładni aby impedancję linii transformował na impedancję anteny. W przypadku dipola prostego w stosunku 1:1 (Link) a dla dipola pętlowego 1:4 (pod przyciskiem balun). Więcej o transformacyjnych właściwościach linii, dopasowaniach, symetryzacji i fazowaniu anten możesz poczytać w Poradniku UKF.
    adam86-20 napisał:
    Jaka będzie różnica przy zastosowaniu dipola prostego w stosunku do dipola pętlowego?
    Z tego co udało mi się wyczytać to w przypadku dipola pętlowego zyskam szerszy zakres pracy anteny
    Warto się bawić w dipol pętlowy przy antenie na pasmo 2m?
    Owszem pracuje trochę bardziej szerokopasmowo lecz różnice nie są wielkie, szerokość pasma anteny nie zależy tylko od samego dipola. Podobnie jest z zyskiem i stosunkiem promieniowania przód/tył tu różnice są minimalne, oczywiście dla identycznych anten różniących się tylko konstrukcją dipola. W przypadku dipola zamkniętego łatwiej jest zrobić dopasowanie. Ja preferuje anteny zamknięte elektrycznie dla prądu stałego, a dipol pętlowy już z samej konstrukcji to zapewnia, może być połączony z metalowym nośnikiem i uziemionym masztem, wiec sam sobie dośpiewaj czy warto stosować dipol pętlowy. Co prawda można zrobić dipol prosty ciągły z dopasowaniem typu gamma czy delta, ale to jeszcze trzeba policzyć.
  • Poziom 10  
    Dzięki za kolejną garść istotnych informacji!
    Jednym słowem można powiedzieć że dipol pętlowy będzie lepszy.
    Żeby zastosować dipol prosty trzeba jeszcze zrobić balun 1:1.
    Dla dipola pętlowego wystarczy balun 4:1 którego dane do konstrukcja są podana w programie.
    Mama tylko obawy co do wygięcia takiego dipola, ale sprawę zostawiam na później.

    I już chyba ostatnie pytanie, jak stroić taką yage z dipolem pętlowym, długością przewodu w balunie?
  • Pomocny post
    Poziom 38  
    Kalkulator dla wybranego typu kabla i częstotliwości, która jest częstotliwością środkową, poda Ci wymiary uwzględniające k współczynnik skrócenia kabla (0,5λ*k) więc musisz wybrać w danych wejściowych dokładnie ten sam typ kabla jaki masz zamiar użyć w instalacji. Balun wystarczy odpowiednio połączyć i podłączyć do dipola. Długości balunu nie zmieniasz. Natomiast warto zrobić trochę dłuższy reflektor i direktor przy dipolu, te dwa mają największy wpływ na impedancję anteny. Przy strojeniu dobrać eksperymentalnie długość oraz odległości reflektora i direktora od dipola. Kalkulator najprawdopodobniej oblicza antenę zawieszoną w wolnej przestrzeni nie uwzględniając wysokości zawieszenia oraz rodzaju gruntu (ziemia, dach itp.) oraz innych obiektów mających wpływ na impedancję i inne parametry anteny, więc w miejscu zawieszenia anteny impedancja będzie się w jakimś stopniu różniła od obliczeniowej. Ale to będziesz mógł ocenić dopiero po zrobieniu i zamontowaniu anteny.
  • Poziom 10  
    Ok, dziękuję za pomoc, na obecną chwilę nie mam więcej pytań. Może coś się jeszcze urodzi jak będę konstruował antenę.
    Dzięki jeszcze raz za wielką pomoc.
    Pozdrawiam
    Adam
  • Poziom 18  
    Od dłuższego czsau mam zamiar zrobić antenę Yagi na 2,1GHz lub 1,8GHz 20...30-elementową Oczywiście będę robił dla własnej satysfakcji a przy okazji chciałbym udowodnić że poprawnie zrobiona Yagi może być lepsza od panela

    Mam zamiar wykorzystać informacje zawarte w tym temacie
    Do budowy zamierzam wykorzystać antenę ATK-20 a dokładnie mocowanie z nośnikiem (1,7m) i gotowy symetryzator (balun)

    Czy jest sens budowy anteny na podane pasma?
    Czy na takie pasma jest jakiś inny/specjalny kalkulator?
  • Poziom 21  
    Nie ma sensu. Długość fali dla tych częstotliwości to mniej-więcej 15cm, więc elementy będą miały długość ok. 7cm. Zawsze możesz jednak spróbować. Budowa będzie ćwiczeniem ze ślusarki precyzyjnej ;).
    Dokładność dostępnych kalkulatorów prawdopodobnie będzie wystarczająca do twoich celów.
    Nb. korzystając z kalkulatora anten za zakres krótkofalowy zaprojektowałem i wykonałem antenkę Log-Periodic na zakres 800-2300MHz. Przeliczyłem ją tylko na podłoże laminatowe. Jak widać na zdjęciu, antena jest z powodzeniem użytkowana w miejscu gdzie nie ma szans na "normalne" połączenie GSM .

    kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ

    ______________________________
    Pozdr. R.
  • Poziom 18  
    rysta napisał:
    podłoże laminatowe
    Myślałem o tym już od dawna tylko nie wiedziałem czy jest sens robić na laminacie Widzę jednak że i na laminacie się da
    Zaryzykuję jednak budowę Yagi lub modernizację istniejącej Yagi Nic nie stracę jak coś nie wyjdzie ale próbować zawsze warto :D
  • Poziom 21  
    "Spiewać każdy może..." Zwracam jedynie uwagę, że moja antena jest typu Log-Periodic a nie Long Yagi jak w twoim przypadku. To są różne anteny chociaż działające na tej samej zasadzie; przy czym zysk energetyczny anteny LP nie przekracza 7dBd, gdzie dla anteny LY może osiągać w praktyce kilkanaście dB.
    L-P jest skrajnie szerokopasmowa i dlatego tolerująca pewne niedokładności wykonawcze. Zaprojektowanie i wykonanie Log-Periodic na laminacie jest więc stosunkowo proste. Długa Yagi, która jest zasadniczo wąskopasmowa wymaga precyzji wykonania mierzonej ułamkami milimetra (dla tego zakresu częstotliwości) jeżeli chce się osiągnąć założony zysk energetyczny i kierunkowość.
    __________
    R.
  • Poziom 10  
    No to urzeźbiłem 11-elementów na 2m SWR 1.0- 1.1 na 144-146. Przy pierwszej próbie SWR miałem 1.4 w granicy 145. Przesunąłem radiator trochę od pozycji obliczonej na boomie do przodu i zeszło na 1.0. Dodaję parę fotek, niestety tylko fona miałem pod ręką, jakość może nie jest najlepsza ale jakoś widać.

    kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ


    Polecam ten program!!
  • Poziom 21  
    A maszt pewnie cały metalowy? Jeżeli tak, to bardzo niedobrze, charakterystyka anteny poszła w buraki :(
    R.
  • Poziom 10  
    rysta napisał:
    A maszt pewnie cały metalowy?


    Może za dobrze nie widać ale ostatni element masztu jest z ertalonu.
  • Poziom 18  
    adam86-20 napisał:
    ostatni element masztu jest z ertalonu
    Ertanol nie za bardzo nadaje się na zewnątrz
    cytat z ertalon.net.pl napisał:
    - uwaga: wysoka chłonność wody (niska stabilność wymiarowa)
  • Poziom 10  
    Po pierwsze antena wraz z masztem ma pracować jako stacja terenowa i nie będzie narażona na warunki atmosferyczne (w deszczu raczej nie będę korzystał z anteny i masztu).
    Po drugie jeśli już kolega cytuje to radziłbym poszukać w jakiejś "fachowej" literaturze na temat ertalonu a nie cytować z pierwszej stronki którą wypluwa google na temat tego materiału.

    Oto cytat z drugiej stronki którą wypluwa google na temat polamidu
    Cytat:
    •higroskopijność (chłonność wody) – zależna od typu PA oraz wprowadzonych dodatków


    Aha i po trzecie. Tak się składa że pracuję na obrabiarkach sterowanych numerycznie i często wykonuje detale z polamidu. Nie wydaje mi się aby mój kawałek ertalonu miał chłonąć wodę. Samo osobiście obrabiałem go stosując chłodzenie emulsją.
  • Poziom 13  
    Co to jest ten balun i do czego służy. Ta antena z tego kalkulatora od VK5DJ to ona jest na 300 ohm i zeby dopasować do odbiornika np 50 ohm to trzeba zastosować taki balun czy jak???
  • Poziom 10  
    Kolego, przeczytaj 6,7 i 8 post, skoro zadajesz takie pytanie to widocznie nie czytales. I zastanow sie jaka impedancje ma zamkniety dipol petlowy.
    Pozdrawiam
  • Poziom 13  
    Ja i tak tego nierozumiem. Mój odbiornik wcale nie ma impedancji wejściowej. Chyba że się mylę.
    Jak by nie miał to wcale mi by nie był ten balun potrzebny?
    mój odbiornik nie odbiera TV ani radio. to jest tylko transmisja danych.
  • Poziom 10  
    Na pewno ma jakas impedancje falowa. Wystarczy zobaczyc jakim kablem polaczona jest oryginalnie antena, 50, 75 czy tez 300ohm ?
    Antena trzeba dopasowac do nadajnika. Moze napisz o jakie urzadzenie chodzi to wtedy bedzie latwiej.
  • R.I.P. Zasłużony dla elektroda
    Witam.
    pablojarocin85 napisał:
    Ja i tak tego nierozumiem.

    Wujek google po wpisaniu słowa kluczowego "balun" wyrzuci kilkanaście podpowiedzi. :!:
    Regulamin pkt 3.1.17.

    Cytat:
    Mój odbiornik wcale nie ma impedancji wejściowej. Chyba że się mylę.

    Na 99% ma i wynosi ona 50Ω .

    Cytat:
    ... mój odbiornik nie odbiera TV ani radio. to jest tylko transmisja danych.

    Pewnikiem jest to jakiś moduł, który odbiera/dekoduje i jest zwartą konstrukcją do której podłączyć chcesz antenę kierunkową dla polepszenia poziomów łącza w.cz. (radiowego).
    Podpowiem tylko, że nie zawsze jest to dobrym rozwiązaniem poprawy tego łącza za pomocą anteny (lepszej/mocniejszej anteny). :cry:


    Pozdrawiam.
  • Poziom 13  
    kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ
    Jaka jest różnica między tym że direktory i pozostałe elementy są izolowane albo nieizolowane???
    Która opcja jest lepsza??
    Z czego wykonać boom? Posiadam profile 25 mm aluminiowe i plastikowe. I chciałbym ten profil przewiercić i te direktory wkładać na wylot, a może lepiej od góry je na takie klipsy przymocować???
    Jak przymocować ten dipol do boomu??
  • Poziom 10  
    Nikt ci w jednym zdaniu nie odpowie na te pytania.
    Najlepiej ściągnąć program, zainstalować i zrobić obliczenia. Przeanalizować otrzymane wyniki pod kontem zysku, kąta promieniowania itd.. następnie wyciągnąć wnioski.

    Najlepiej to by było utworzyć nowy temat z Twoim problemem.
    Jak widać po ilości wyświetleń strony temat jest dość popularny. Po co go zaśmiecać i narażać innych na czytanie nie zliczonej ilości postów nie na temat. Tematem było jak używać kalkulatora + jeden mój przykład i niech tak zostanie.
  • Poziom 14  
    do "adam86-20 "
    Gdzie Twoja antena ma "radiator" ?
  • Poziom 10  
    Witam!
    Chciałbym zbudować antenę yagi zabudowaną w plastikowej rurze na częstotliwość 1800 MHz z przewodem H155 50 Ohm ponieważ taki posiadam. Mam antenę na 2000 MHz i chciałbym zbudować kopię na 1800 MHz.
    kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ
    Po wprowadzeniu danych w Yagi Calculator otrzymałem:
    Yagi design frequency =1800,00 MHz
    Wavelength =167 mm
    Parasitic elements fastened to a non-metallic or separated from boom
    Folded dipole fully insulated from boom
    Director/reflector diam =2 mm
    Radiator diam =2 mm

    REFLECTOR
    80,7 mm long at boom position = 30 mm (IT = 34,5 mm)

    RADIATOR
    Single dipole 77,3 mm tip to tip, spaced 33 mm from reflector at boom posn 63 mm (IT = 32,5 mm)
    Folded dipole 78,8 mm tip to tip, spaced 33 mm from reflector at boom posn 63 mm (IT = 33,5 mm)

    DIRECTORS
    Dir Length Spaced Boom position IT Gain Gain
    (no.) (mm) (mm) (mm) (mm) (dBd) (dBi)
    1 70,1 12,5 75,8 29,0 4,8 6,9
    2 69,2 30,0 105,8 28,5 6,5 8,6
    3 68,3 35,8 141,6 28,0 7,8 9,9
    4 67,5 41,6 183,2 28,0 8,9 11,0
    5 66,8 46,6 229,9 27,5 9,8 11,9
    6 66,1 50,0 279,8 27,0 10,5 12,7
    7 65,5 52,5 332,3 26,5 11,2 13,3
    8 64,9 55,0 387,3 26,5 11,7 13,9
    9 64,4 57,5 444,7 26,0 12,2 14,4
    10 63,9 60,0 504,7 26,0 12,7 14,9
    11 63,4 62,5 567,1 25,5 13,1 15,3
    12 63,0 64,1 631,2 25,5 13,5 15,7
    13 62,6 65,0 696,2 25,5 13,8 16,0
    14 62,2 65,8 762,0 25,0 14,2 16,3
    15 61,9 66,6 828,6 25,0 14,5 16,6
    16 61,5 66,6 895,2 25,0 14,7 16,9

    COMMENTS
    The abbreviation "IT" means "Insert To", it is the construction distance from the element tip to the edge of the boom for through boom mounting

    Spacings measured centre to centre from previous element
    Tolerance for element lengths is +/- 0 mm

    Boom position is the mounting point for each element as measured from the rear of the boom and includes the 30 mm overhang.The total boom length is 925 mm including two overhangs of 30 mm

    The beam's estimated 3dB beamwidth is 29 deg

    A half wave 4:1 balun uses 0,66 velocity factor RG-55A (PE) and is 55 mm long plus leads
    FOLDED DIPOLE CONSTRUCTION
    Measurements are taken from the inside of bends
    Folded dipole length measured tip to tip = 79mm
    Total rod length =171mm
    Centre of rod=85mm
    Distance BC=CD=31mm
    Distance HI=GF=29mm
    Distance HA=GE=41mm
    Distance HB=GD=54mm
    Distance HC=GC=85mm
    Gap at HG=5mm
    Bend diameter BI=DF=16mm

    If the folded dipole is considered as a flat plane (see ARRL Antenna Handbook) then its resonant frequency is less than the flat plane algorithm's range of 10:1

    Według mnie rozmieszczenie elementów będzie wyglądało tak, proszemnie poprawić jeżeli będę w błędzie:
    kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ

    Nie wiem czy dobrze rozumie, że wszystkie wymiary (Spaced) mierzone są od reflektora? Gdzie podane jest położenie dipola od reflektora? No o czy reflektorem może być pojedynczy pręcik jak na zdjęciu?
  • Poziom 10  
    dipol czyli radiator 33 mm od reflektora boom position 63 czyli:
    początek anteny 0 (wymiary liczone od strony reflektora - odwrotnie niż na Twoim zdjęciu)
    reflektor 30 mm
    dipol 63 mm
    I-szy director 75,8
    II-gi director 105,8
    itd
    Najciekawsze jednak jest to, że po wpisaniu do tego kalkulatora danych do anteny na 2 GHZ otrzymuje się wymiary inne niż na zdjęciu. Zrobiłem taką antenkę właśnie wg. tak obliczonych wymiarów i kicha. Może kalkulator sprawdza się przy niższych częstotliwościach.
    pozostaje metoda powiększenia proporcjonalnie do częstotliwości czyli wszystkie wymiary anteny na 2 GHz mnożysz X 1.111 i masz antenkę na 1,8 GHz. Wiem, że tą metodą dopasowują modelarze antenki WiFi na zakres potrzebny do transmisji FPV.
  • Poziom 2  
    kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ kalkulator yagi - jak używać, tłumaczenie kalkulatora VK5DJ

    Chce to antenę przerobić na częstotliwosc 900 Mhz do odbioru internetu 3G. Antena bedzie podpieta do modemu huawei e3372. Pytania.
    Czy dobrze rozumiem ze boom to ten maszt, kij na którym sa direktory?
    Czy dipol to to samo co radiator? To w takim razie co robi u mnie ta siatka na tyle (jak się nazywa) i czy jest potrzebna? Czy potrzebuję balun, czyli transformacji z 300 omh dla dipolu okrąglego? Tylko nie wiem na ile, bo nie wiem jaki opór ma mój modem (telewizory miały 50 Ohm). I jaki to balun?
    Te typy kabli co są podane to jakie to, bo morze mam, gdzie je dostane? :arrow:
