Silnik krokowy, lexmark e320 - Sterowanie silnikiem

03 Lut 2013 23:11 2487 4
  • Poziom 2  
    Witam wszystkich.
    Wymontowalem silnik (zdaje się, krokowy) z starego już lexmarka. Problem polega na sterowaniu tym silnikiem. Na płytce, podłączonej do silnika jest 5 portów: 24V,GND, S/S, DIR, LD. O ile pierwsze dwa porty są jasne, to z resztą mam niemały problem. Sprawa była by rozwiązana, gdyby dostępne były dane katalogowe w internecie, ale niestety nie udało mi się niczego takiego doszukać.
    Dodatkowe dane z silnika:
    typ: bh55ft15-04
    napięcie i moc: 24V, 15W
    rpm 1500/min
    firma: japan servo co

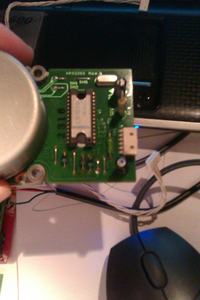

    Jak widać na zdjęciach, silnik jest już zmontowany z ukladem LB1929.
    Z góry dzięki za pomoc ;).

    Silnik krokowy, lexmark e320 - Sterowanie silnikiem

    Silnik krokowy, lexmark e320 - Sterowanie silnikiem

    Silnik krokowy, lexmark e320 - Sterowanie silnikiem
  • Poziom 14  
    witam

    link do noty katalogowej Link
    masz tam opis wyprowadzeń

    Pozdrawiam Dawid
  • Poziom 2  
    Dzięki za link. Tak więc podłączyłem dane porty ld, dir (f/r) i s/s wg danych katalogowych, ale silnik nie ruszyl.
    Może którys z kolegów znajdzie błąd ? Problem na pewno leży po mojej stronie zrozumienia układu wbudowanego w silnik ;).

    Schemat podłączenia:

    Silnik krokowy, lexmark e320 - Sterowanie silnikiem

    a tutaj kod programu dla uP:

    Kod: basic4gl
    Zaloguj się, aby zobaczyć kod


    Pominąłem port LD, ponieważ nie wydaję mi się, żeby miał wpływ na działanie silnika.

    Z góry dzięki za podpowiedzi. Damian.
  • Poziom 14  
    Po pierwsze zmień schemat na taki
    Silnik krokowy, lexmark e320 - Sterowanie silnikiem

    , wszystkie rezystory daj po 1000R, tranzystory to BC547 i dodaj rezystory podciągające na sw1 i sw2 do +5V bo z tego co pamiętam to at90s2313 i attiny2313 ich nie mają

    ach i waitms 25 zień na waitms 250 w programie

    Pozdrawiam Dawid
  • Poziom 9  
    Może trochę nie na temat, ale podobnymi silnikami handluje na Allegro jakiś gość.
    Sprzedaje je jako prądnice. Poszperaj, może on coś więcej wie o nich.
