Wskaźnik wysterowania -schemat w DIP - prośba o sprawdzenie

walus323 14 Feb 2013 17:24 5535 11
Testo
  • #1
    walus323
    Level 9  
    Witam
    Zrobiłem w DIpTrace wskaźnik wysterowania na LM3915, LM3916. Nie jestem pewny czy masy dobrze połączyłem. Proszę aby ktoś zerknął.

    Oraz chciałbym się zapytać co to za oznaczenie "NC" ?

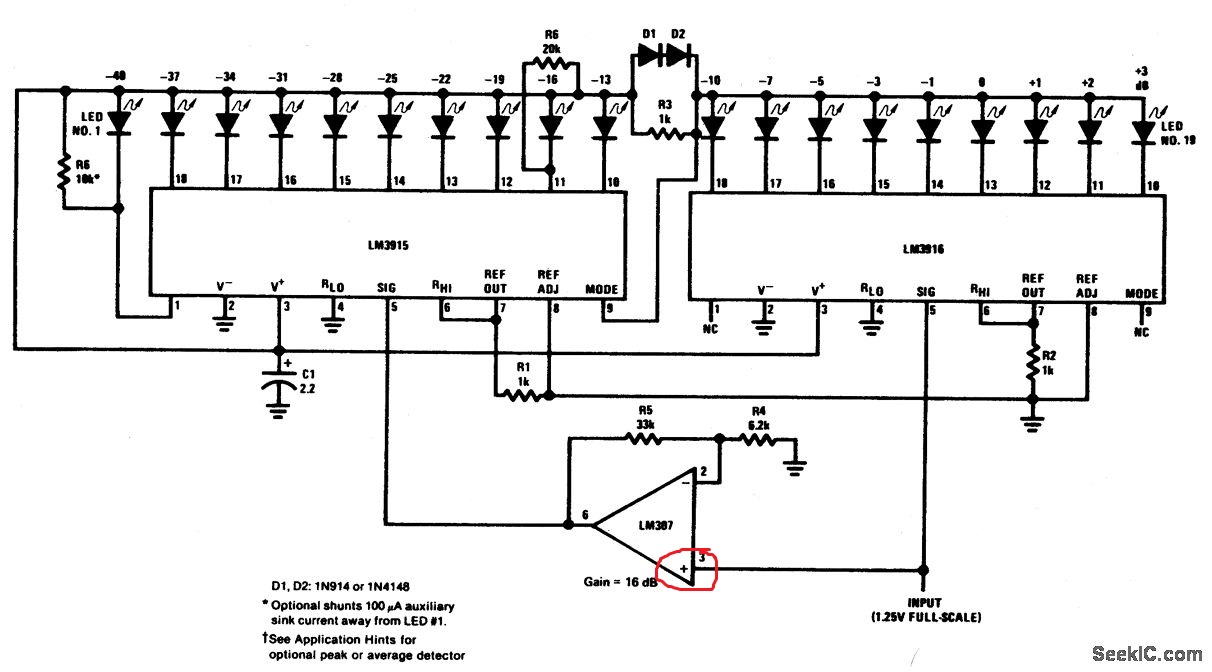

    I jeszcze jedno, na schemacie sygnał z scalaków idzie do LM387
    Wskaźnik wysterowania -schemat w DIP - prośba o sprawdzenie

    Zamiast LM387 wstawiłem LM386 z tego schematu + to co jest zaznaczone.

    Wskaźnik wysterowania -schemat w DIP - prośba o sprawdzenie
    Czy jest wszystko okej ? Przed całym układem z LM386 sygnał doprowadziłem do LM3916 ale obawiam się że to może nie wypalić.

    Proszę o poradę i sprawdzenie załącznika
  • Testo
  • #2
    walus323
    Level 9  
    Dobra sam do tego doszedłem wszystko jest okej. Chciałbym się tylko dowiedzieć co to jest oznacznie "NC" i co z nim zrobić bo na schemacie mam 5x NC i czy zamiast LM3916 mogę wstawić LM3915 ?

    Wskaźnik wysterowania -schemat w DIP - prośba o sprawdzenie
  • Testo
  • #3
    Ski Man
    Level 23  
    NC oznacza "no connection" tzn. że tam nic nie powinno się podłączać.
  • #4
    walus323
    Level 9  
    Aha dziękuje, to jeszcze tylko czy mogę dać LM3915 zamiast LM3916.
    I na schemacie widać Vs ( "12v to 20v" ) i "3V < V led <6V". Czy mogę to podłączyć do jednego źródła zasilania ?
  • Helpful post
    #5
    Ski Man
    Level 23  
    Zamienić można, jednak te układy różnią się zakresem, poczytaj tu: Link
    Możesz połączyć oba zasilania razem. Należy tylko pamiętać o prawidłowym
    ustawieniu prądu diod LED
  • #6
    walus323
    Level 9  
    No dorobiłem na diody rezystory.
    Super Flux zielony 3,2V - 460 Ohm
    Super Flux czerwony/żółty 2V - 500 Ohm
  • #7
    Ski Man
    Level 23  
    Chodziło mi o ustawienie prądu na nóżce 7. Te układy mają programowany prąd diod
    i nie trzeba stosować rezystorów. Za pomocą rezystora podłączonego do pinu 7
    możesz ustawić prąd dla wszystkich diod, nie przejmując się różnymi spadkami
    napięć na różnych kolorach. W dokumentacji jest opisane jak to policzyć.
  • #8
    walus323
    Level 9  
    Aha, przeglądając ten wątek Link
    nadal nic nie rozumiem z tego. Jeśli zostawię to tak jak jest tzn Rezystor 2k i 6,2k a dorobie każdej diodzie osobny rezystor to też będzie okej ?

    Schemat:
    Wskaźnik wysterowania -schemat w DIP - prośba o sprawdzenie
  • Helpful post
    #9
    Ski Man
    Level 23  
    Też będzie OK
  • #10
    walus323
    Level 9  
    Witam
    Polutowałem wszystko, odpaliłem i działa tylko jeden LM3916. Z początku myślałem że drugi jest spalony ale po zamianie działało tak samo.
    Wskaźnik wysterowania -schemat w DIP - prośba o sprawdzenie
    Wszystko sprawdzałem miernikiem i nigdzie nie ma przerwanych ścieżek. Czy może być to spowodowane że zamiast 2k opornika dałem 2,2k a zamiast 30k dałem 33k ?

    Edit:
    Zapomniałem pinu 8 podpiąć za 6,7. Jest wszystko okej. Dziękuje za pomoc ;)

    Dodano po 4 [godziny] 53 [minuty]:

    Witam
    Wszystko pięknie działa tylko pojawił się problem w sterowaniu czułością. Im głośniej pusze muzykę tym czulszy jest układ. Chciałbym aby zawsze z taką samą czułością mrugało nie zależnie od głośności ustawionej na komputerze. LM386 z potencjometrem chyba odpada bo będę po każdym ściszeniu musiał kręcić potencjometrem.
    Szukałem na elektrodzie i nie wiele znalazłem. Jakieś pomysły ?
  • #11
    Ski Man
    Level 23  
    Spotkałem się kiedyś z układem, który nazywa się "kompresor dynamiki". Wzmacnia
    słabe sygnały, tłumi mocniejsze. Nigdy tego nie robiłem, więc nie mogę nic
    powiedzieć o skuteczności takiego układu. Poszukaj pod tym hasłem, może
    coś znajdziesz w Necie.
  • #12
    User removed account
    Level 1
