tranzystor MOSFET wysoki prąd Idss

06 Mar 2013 17:13 1734 3
  • Poziom 10  
    Mam problem z tranzystorem IRF7303 : http://www.irf.com/product-info/datasheets/data/irf7303.pdf

    Dzieją się tu naprawdę dziwne rzeczy, które ie mają sensu.

    Mianowicie, po podłączeniu jego źródła do masy, bramki do masy, a do drenu szeregowej diody czerwonej z rezystorem 470Ω i zasilania 5V, dioda świeci a nie powinna. Płynie przez nią ok 1mA, mimo że powinien być stan zatkania. Po podłączeniu w szeregu kolejnego rezystorze 470Ω nieznacznie zmniejsza się prąd, ale dalej jest bliski 1mA.
    Po podłączeniu drugiego tranzystora w układzie SMD wszystko jest ok. Co dziwne, mam trzy takie układy i w każdym jest taka sytuacja na pierwszym tranzystorze w układzie, więc eliminuje to uszkodzenie tranzystora.
    Idss tego tranzystora jest na poziomie 20uA, więc nie powinno tek się dziać.

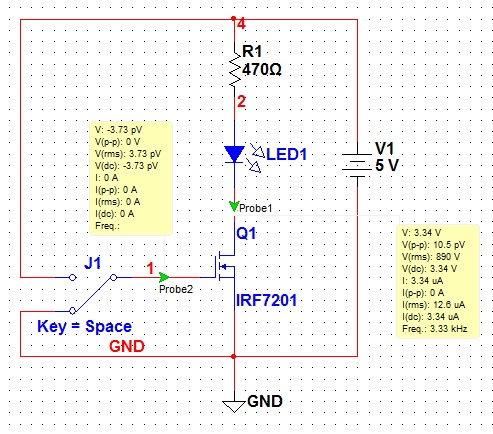

    Dla podglądu schemat jaki wykonałem:
    tranzystor MOSFET wysoki prąd Idss
    Tu jest trochę inny tranzystor, bo mojego nie ma w bazie. Ale sens jest ten sam. Widać, że na symulacji jest ok, w praktyce inaczej.

    To naprawdę bez sensu, o co może tu chodzić?
  • Poziom 10  
    Nikt nie zna odpowiedzi, czy wskazówek?
    Sprawdzałem układ jeszcze kilka razy i nie może być mowy o błędnym połączeniu tranzystorów (podłączane wg datasheet).
  • Poziom 29  
    Uważam że przy takim połączeniu stworzyłeś źródło prądowe.
    Podłącz do bramki ujemne napięcie.
