*Wszelkie zasilacze do działu komputery - schematy.

orlo 28 Aug 2011 19:15 191073 194

Reply | New topic

#121 28 Aug 2011 19:15

TONI_2003 TONI_2003

Moderator
Helpful post? (+1)

#121 28 Aug 2011 19:15

Marka: DTK Computer
Model: PTP-1503
Główne elementy:
Strona pierwotna:
Q1 2SK2645, Q2 2SC3457
Strona wtórna:
Układ scalony: IC1 KA3843, IC2 LM339N, 2xPC817, +5VSB na IC4 KA7805
Diody na radiatorach:
D18 CTX-12S (+12V), SBD1 CTB-34 (+5V),
D7, D9, D10 3x EGP10B (-12V)

Attachments:

DTK Computer model PTP-1503.pdf Download (1.07 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#122 31 Aug 2011 11:11

TONI_2003 TONI_2003

Moderator
Helpful post? (+1)

#122 31 Aug 2011 11:11

Marka: DTK Computer
Model: PTP-2001
Główne elementy:
Strona pierwotna:
Q1, Q2 2x 2SC4242
Strona wtórna:
Układ scalony: IC1 KA7500, IC2 LM339N
Diody na radiatorach:
D18 CTL-22S (+12V), SBD1 CTB-34 (+5V),
D16, D19, D17 3x FR102 (-12V), D21, D20 2x FR102 (-5V)

Attachments:

DTK Computer model PTP-2001.pdf Download (1.2 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#123 31 Aug 2011 21:56

TONI_2003 TONI_2003

Moderator
Helpful post? (+1)

#123 31 Aug 2011 21:56

Marka: DTK Computer
Model: PTP-2018F
Główne elementy:
Strona pierwotna:
Q1, Q2 2x 2SC4242
Strona wtórna:
Układ scalony: IC1 KA7500, IC2 LM339N
Diody na radiatorach:
D18 CTL-22S (+12V), SBD1 CTB-34 (+5V),
D16, D19, D17 3x FR102 (-12V), D21, D20 2x FR102 (-5V)

Attachments:

DTK Computer model PTP-2018.pdf Download (1.04 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#124 04 Sep 2011 16:42

TONI_2003 TONI_2003

Moderator
Helpful post? (+2)

#124 04 Sep 2011 16:42

Marka: DTK Computer
Model: PTP-2518
Główne elementy:
Strona pierwotna:
Q1, Q2 2x 2SC4242
Strona wtórna:
Układ scalony: IC1 KA7500, IC2 LM339N, IC3 KA7805 - (+5VSB)
Diody na radiatorach:
D18 CTL-22S (+12V), SBD1 CTB-34 (+5V),
D16, D19, D17 3x FR102 (-12V), D21, D20 2x FR102 (-5V)

Attachments:

DTK Computer model PTP-2518.pdf Download (1.06 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#125 14 Sep 2011 17:10

TONI_2003 TONI_2003

Moderator
Helpful post? (+1)

#125 14 Sep 2011 17:10

Marka: DTK Computer
Model: PTP-2538
Główne elementy:
Strona pierwotna:
Q1, Q2 2x 2SC4242
Strona wtórna:
Układ scalony: IC1 TL494, IC2 LM339N
Diody na radiatorach:
D18 CTL-22S (+12V), SBD1 CTB-34 (+5V),
D16, D19, D17 3x FR102 (-12V), D21, D20 2x FR102 (-5V)

Attachments:

DTK Computer model PTP-2538.pdf Download (1.03 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#126 17 Sep 2011 20:33

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#126 17 Sep 2011 20:33

Marka: DTK Computer
Model: 3518
Główne elementy:
Strona pierwotna:
Q1, Q2 2x 2SC2625
Strona wtórna:
Układ scalony: IC1 KA7500, IC2 LM339N, IC5 PC817
Diody na radiatorach:
D18 CTL-22S (+12V), SBD1 CTB-34 (+5V),
D16, D19, D17 3x FR102 (-12V), D21, D20 2x FR102 (-5V)

Attachments:

DTK Computer model 3518.pdf Download (1.37 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#127 18 Sep 2011 19:53

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#127 18 Sep 2011 19:53

Marka: DTK Computer
Model: PTP-3038
Główne elementy:
Strona pierwotna:
Q1, Q2 2x 2SC4242
Strona wtórna:
Układ scalony: IC1 KA7500, IC2 LM339N
Diody na radiatorach:
D18 CTL-22S (+12V), SBD1 CTB-34 (+5V),
D16, D19, D17 3x FR102 (-12V), D21, D20 2x FR102 (-5V)

Attachments:

DTK Computer model PTP-3038.pdf Download (1.09 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#128 27 Sep 2011 18:18

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#128 27 Sep 2011 18:18

AcBel model API3PCD2-Y01

Marka: AcBel
Model: API3PCD2-Y01
Główne elementy:

Attachments:

AcBel model API3PCD2-Y01.pdf Download (1.73 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#129 28 Sep 2011 10:17

TONI_2003 TONI_2003

Moderator
Helpful post? (+1)

#129 28 Sep 2011 10:17

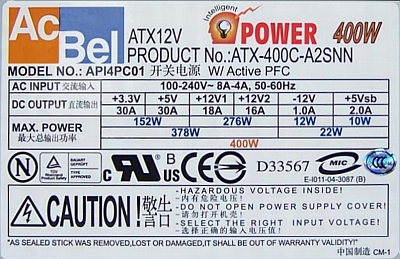

Marka: AcBel
Model: API4PC01-000 rev B
Główne elementy:

Attachments:

AcBel model API4PC01.pdf Download (2.08 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#130 28 Sep 2011 11:06

TONI_2003 TONI_2003

Moderator
Helpful post? (+1)

#130 28 Sep 2011 11:06

Marka: AcBel
Model: API2PC25
Główne elementy:
elektrolizak Link
Korzystając z sugestii i schematu do zasilacza API3 (dziękuję!) sprawdziłem część pierwotną i naszkicowałem poglądowy schemat mojego zasilacza API2PC25.
W załączniku zostawiam mój schemat 4/5 strony pierwotnej.

Attachments:

AcBel model API2PC25-1_.PDF Download (48.68 KB)

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#131 28 Sep 2011 20:40

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#131 28 Sep 2011 20:40

DEER Computer CO., LTD model: DR-240 v2.02

Marka: DEER Computer CO., LTD
Model: DEER model: DR-240 v2.02
Główne elementy:
Strona pierwotna:
Q1, Q2 2x E13007, C5027
Strona wtórna:
Układ scalony: TL494, LM393

Attachments:

DEER model DR240 v2.02.pdf Download (659.56 KB) Punkty: 1 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#132 30 Sep 2011 21:08

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#132 30 Sep 2011 21:08

Marka: Codegen
Modele: 300X V2.03
Płyta PCB: rev.
Główne elementy:
Strona pierwotna:
5H0165R, 2x MJE13007,NEC 2561
Strona wtórna:
Układzie scalony: KA7500B
Diody i tranzystor na radiatorach:
S30D40C, 2x FR502, 40N03P

Attachments:

CODEGEN model 300X V2.03 300W na 5H0165R.pdf Download (1.95 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#133 03 Oct 2011 18:36

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#133 03 Oct 2011 18:36

Marka: Cooler Master
Model: RS-460-PCAP-A3
Główne elementy:
Strona pierwotna:
2x560uF/200V, Q1, Q2 2x 2SK2749, M5 TNY277NP, M8 UC3843, 3x opto
Strona wtórna:
Układ scalony: M10 WT7527
Diody na radiatorach:

Attachments:

Cooler Master model RS-460-PCAP-A3.pdf Download (395.13 KB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#134 03 Oct 2011 20:22

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#134 03 Oct 2011 20:22

Marka: Dell
Model: SA145-3436
Główne elementy:
Strona pierwotna:
Q1 IRFBC30, UC3842, TLP734F
Strona wtórna:
Układ scalony: LM358N
Diody na radiatorach:
D10 MBR2545 (+12V), D11 MBR3045 (+5V),
D14 FE2C (-12V), IC4 KA7905 (-5V)

Attachments:

Dell model SA145-3436.pdf Download (1010.21 KB) Punkty: 1 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#135 04 Oct 2011 21:35

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#135 04 Oct 2011 21:35

Marka: Enermax
Model: 200W
Główne elementy:
Strona pierwotna:
Q1, Q2 2x 2SC2810
Strona wtórna:
Układ scalony: TL494

Attachments:

Enermax model 200W.pdf Download (483.75 KB) Punkty: 1 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#136 19 Oct 2011 18:14

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#136 19 Oct 2011 18:14

Marka: LiteOn
Model: PA-1121-04
Główne elementy:
Strona pierwotna:
Q1 - 2SK3934, Q050 - SPA11N65C3, IC 100 - LTA702 - 16pin, PC300 - LTV817
Strona wtórna:
Q200, Q201 - IPP16CN10NG, Q204 - DMN100-7-F
Schemat oraz parts katalog...

Attachments:

LiteOn PA-1121-04_nev.pdf Download (1.34 MB) Punkty: 3 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#137 24 Oct 2011 19:53

TONI_2003 TONI_2003

Moderator
Helpful post? (+1)

#137 24 Oct 2011 19:53

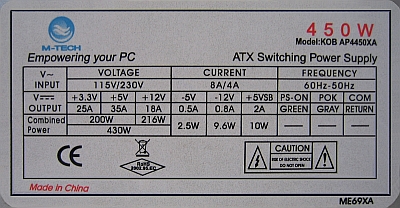

Marka: M-TECH
Model: KOB-AP4450XA
Główne elementy:
Strona pierwotna:
Q801 C1815, U801, Q3, Q4 2x W13009, U1 817
Strona wtórna:
Układ scalony: SG6105Z
Diody na radiatorach:
D9 SBL2040, D6 H BR20100 (+12V), D8 SBL3040 (+5V),
D10, D7, 3x FR102 (-12V), D11, D12 2x FR102 (-5V)

Attachments:

M-TECH model KOB-AP4450XA_.pdf Download (1.65 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#138 31 Oct 2011 21:49

TONI_2003 TONI_2003

Moderator
Helpful post? (+1)

#138 31 Oct 2011 21:49

Marka: AMACROX
Model: AX500-60GLN
Główne elementy:
Strona pierwotna:
APFC CM6800, Q10, Q11 - 20N60C3, Q14 FMMT222A (1P 3), Q13 BC850B (2F)
Q60, Q61 - 13N50C, FSDM0265RNB, M2, M5 2x LTV817B
Strona wtórna:
Układ scalony: PS223, WT7518D (8Pin)
Diody na radiatorach:

Attachments:

AMACROX model AX500-60GLN.pdf Download (1.28 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#139 01 Nov 2011 18:10

TONI_2003 TONI_2003

Moderator
Helpful post? (+1)

#139 01 Nov 2011 18:10

Marka: HP Compaq
Model: PS-5111-6C
Główne elementy:
Strona pierwotna:
IC501 TOP222Y, Q503 A1015,
IC310 UC3845B, Q120 2SK2850, Q310 C1815, Q311 A1015, 3x PC520
Strona wtórna:
Układ scalony:
Diody na radiatorach:
D210 STPR1020CT (+12V), D200 SB2045CT (+5V), Q280 STP40NF03L (+3,3V)
IC230 MC7912CT (-12V)

Attachments:

HP Compaq model PS-5111-6C.pdf Download (910.14 KB) Punkty: 0.71 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#140 10 Nov 2011 10:24

Kaczmarczyk Kaczmarczyk

Level 13
Helpful post? (+4)

#140 10 Nov 2011 10:24

Na rosyjskiej stronie znalazłem schemat do zasilacza Chieftec GPS-450AA-101A Może się komuś przyda tak jak mnie się okazał pomocny. Jedyny jego mankament, to brak listy z parametrami elementów elektronicznych. Te, które u mnie uległy uszkodzeniu mam zapisane, więc może by po kolei, kto co miał uszkodzone i odczytał parametry wprowadzał na listę?

Pozdrawiam wszystkich.
==================================================
Tranzystory: Q1, Q2, Q3, Q4 na wymontowanym radiatorze to 20N60C3.

Attachments:

zasilacz GPS-450AA-101A.pdf Download (316.02 KB) Punkty: 0.25 for the user

Selling:
19.06.2007 cal 9900
#141 28 Nov 2011 09:35

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#141 28 Nov 2011 09:35

Marka: Chieftec
Model: CFT-560-A12S
Główne elementy:
U1-CM6800G
U5-SG6858 lub SG6848
Q1 - FQP3N90
Q2 - 21N60G
Q4 - 21N60G
Q7 - 2SA1015
Q8 - 2SK3528
Q9 - 2SB772
Q10 - 2SK3528
2x 5N50G
2x MBR4015-40A/15V

Attachments:

CFT-560-A12S_Rev01_ALL.rar Download (3.13 MB) Punkty: 4 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#142 15 Apr 2012 11:46

DIZZI DIZZI

Level 17
Helpful post? (0)

#142 15 Apr 2012 11:46

Marka: Dell
LiteON Electronic INC
Model: PS-5251-2DFS
Główne elementy:

Attachments:

PS-5251-2DFS.part3.rar Download (1.35 MB) Punkty: 1 for the user

PS-5251-2DFS.part2.rar Download (5 MB) Punkty: 1 for the user

PS-5251-2DFS.part1.rar Download (5 MB) Punkty: 1 for the user
#143 26 Apr 2012 17:42

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#143 26 Apr 2012 17:42

Bestec model: ATX-300-12ES A

Marka: Bestec
Model: ATX-300-12ES A
Główne elementy:
IC1-UC3842, IC8 - STR-A6351
Q24 - 9N90
Q2 - C1815

IC4 - TPS3510, LM358
D131 - 30A/45V, Q6 SB772, KA431AZ (+3.3V)
D103, D104 - 20A/100V (+12V)
D106, D100 - 30A/40V (+5V)

Attachments:

Bestec ATX-300-12ES A.pdf Download (54.55 KB)

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#144 26 Apr 2012 18:48

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#144 26 Apr 2012 18:48

Marka: Bestec
Model: ATX-300-12ES A
Główne elementy:
IC1 - ICE1PCS01
IC2 - UC3842, IC3 - SG6848D
Q6 - 4N980, ZD3 - 27V
Q3 - 12N90C
Q4 - 20N60C
Q2 - C1815

IC4 - KA339, IC5 - LM358, IC6 - TPS3510,
D21 - 30A/45V, Q7 - SB772, U1 - TL431AZ (+3.3V)
D22, D23 - 20A/100V (+12V)
D24, D25 - 45A/30V (+5V)

Attachments:

Bestec ATX-400W PFC.pdf Download (72.8 KB)

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#145 20 May 2012 12:26

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#145 20 May 2012 12:26

Marka: LiteOn
Model: PA-1360-2
Główne elementy:
Parts katalog + schemat

Attachments:

LiteOn model PA-1360-2 OUT 12V-3,5A.pdf Download (3.41 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#146 21 May 2012 16:54

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#146 21 May 2012 16:54

Marka: LiteOn
Model: PA-1101-1
Główne elementy:
Parts katalog + schemat.

Attachments:

PA-1101-1.pdf Download (6.74 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#147 22 May 2012 10:12

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#147 22 May 2012 10:12

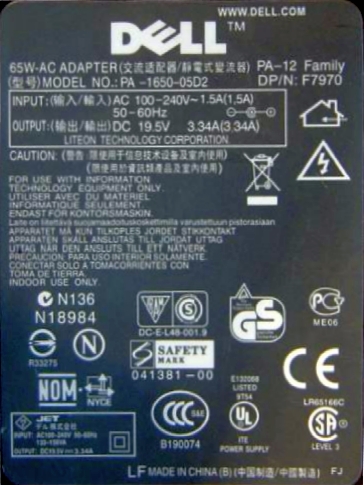

Marka: LiteOn
Model: Dell PA-12 Family model: PA-1650-05D
Zgodny dla (?):
PS-5161-1D
PA-190-02D
PA-1650-05D
Główne elementy:
Parts katalog + schemat.

Attachments:

PA-1650-05D.pdf Download (4.34 MB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#148 08 Jul 2012 11:39

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#148 08 Jul 2012 11:39

Marka: ASUS
Model: SADP-65KB B
Główne elementy:
Datasheet układów scalonych + schemat.
DAS001 (TSM103AI) oraz DAP6A (DAP006)

Attachments:

Asus model SADP-65KB B_OUT_19V-3,42A.rar Download (696.75 KB) Punkty: 3 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#149 08 Jul 2012 12:01

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#149 08 Jul 2012 12:01

Marka: ASUS
Model: ADP-90SB BB
Główne elementy:
Datasheet układów scalonych + schemat.
DAS001 (TSM103AI) oraz DAP6A (DAP006)

Attachments:

Asus model ADP-90SB BB Out 19V-4.74A.rar Download (679.87 KB) Punkty: 3 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
#150 11 Jul 2012 17:16

TONI_2003 TONI_2003

Moderator
Helpful post? (0)

#150 11 Jul 2012 17:16

Marka: GEMBIRD
Model: NPA-AC1
Główne elementy:
U1- LD7575, Q1-MDF9N60, U4 - 78L24,
Q2, Q3-PMBS3906, D3, D4 MBRF20100C

Attachments:

GEMBIRD model NPA-AC1.pdf Download (891.54 KB) Punkty: 2 for the user

Proszę o niepisanie na PW czy E-mail jeśli szukasz pomocy natury technicznej... Odpowiedzi nie oczekuj, a od tego jest tylko forum. Dnia 29.03.2014
Create an account, log in and become active in a forum and ads will not appear. You will receive points by participating in discussions.
Join this discussion.

Log in with Google

Reply | New topic

Home page
/
Forum
/
Computer Service
/
Computer Power Supplies
/
*Wszelkie zasilacze do działu komputery - schematy.
