[Zlecę] Wykonanie rozbłyskującej diody LED - symulatora Auto-alarmu

marcin.waski 02 Cze 2013 00:50 2886 4
REKLAMA
  • #1 12371943
    marcin.waski
    Poziom 24  
    Witam wszystkich zainteresowanych moim postem.

    Chciałbym zrobić / zlecić wykonanie prostego układu, rozbłyskującej diody LED do samochodu - "straszaka Auto-Alarmu" np. na układzie NE555.
    Chodzi mi nie tyle o miganie diody w odstępach 50% na 50%, bo takich "mrygaczy" jest wszędzie pełno; ale o taką, która będzie rozbłyskiwała na ułamek sekundy co 3-5 sekund - tak jak to jest w nowoczesnych systemach alarmowych w luksusowych samochodach.

    Na rysunkach przedstawiłem schemat poglądowy oraz sinusoidę czasową jaką chciałbym uzyskać:


    [Zlecę] Wykonanie rozbłyskującej diody LED - symulatora Auto-alarmu [Zlecę] Wykonanie rozbłyskującej diody LED - symulatora Auto-alarmu


    Osoby zainteresowane proszę o kontakt na PRV lub @.

    Marcin.
    Kontaktuj się z ogłoszeniodawcą poprzez Prywatną Wiadomość (ikonka PW).
  • REKLAMA
  • #2 12371987
    yogi009
    Poziom 43  
    555 umożliwia generowanie impulsu prostokątnego (no... powiedzmy) w różnym wypełnieniem. Jako, że jest to układ już niezbyt nowy, na jego temat można wygrzebać milion postów w internecie. Na przykłąd coś takiego:

    http://ne555.jblew.pl/
    http://www.sentex.ca/~mec1995/gadgets/555/555.html
    http://www.555-timer-circuits.com/
  • REKLAMA
  • #3 12371994
    marcin.waski
    Poziom 24  
    ...w tym rzecz, że nie bardzo mam pojęcie o obliczaniu wartości rezystorów / kondensatorów, jednak jak dostanę "gotowca" bez problemu sklecę sobie taki układ.
    Z drugiej strony, posiadam kilka NE555, więc testy mogą przynieść parę "ugotowanych" scalaków.
    Mimo wszystko liczę na zrozumienie - umiem precyzyjnie lutować końcówki HDMI, VGA i rozróżniam elementy elektroniczne - jednak treści powyższego przewyższają moje umiejętności ;-)
  • REKLAMA
  • #4 12372450
    yogi009
    Poziom 43  
    http://ne555.jblew.pl/

    Zrobiłem próbę na płytce stykowej, dla Ra=1M, Rb=10k i C=10uF przy zasilaniu 12V wygaszenie diody trwa około 99% czasu, czyli ok 7 sekund, a jej rozbłysk to 1%. Jak widać, nie jest to po połowie. Na pewno musisz zatrudnić do pracy superjasną diodę, żeby rozbłysk był znaczny, wbrew pozorom, owe 1% jest widoczne.

    Regulacji dokonujesz zmieniając Ra, np. przy 150k masz 1,1sek ciemności i 0,07sek rozbłysku (ok. 6% czasu). Moim zdaniem powinieneś dobrać Ra w zakresie 150-470k, w zależności od upodobań.

    A w przyszłości polecam Ci samodzielne próby, inaczej tracisz to, co najlepsze w tych elektronicznych poszukiwaniach. Pozdrawiam.
  • #5 14077732
    marcin.waski
    Poziom 24  

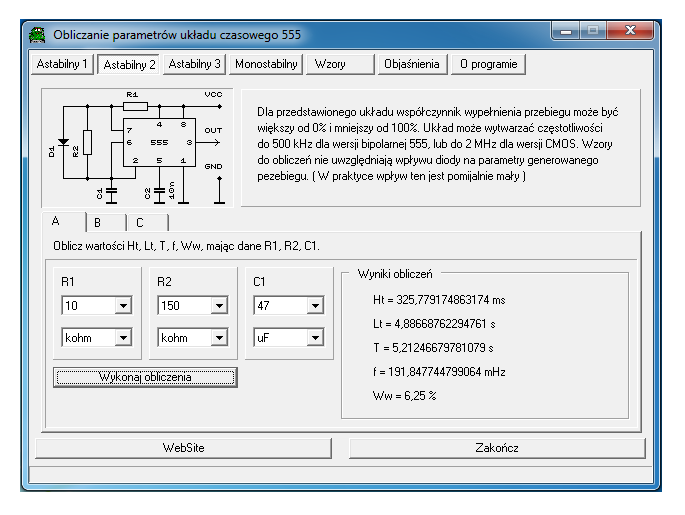

    W ten weekend powróciłem do tematu. W przeciągu kilkunastu minut wykonałem malutkiego "pajączka" zgodnie z poniższym schematem:

    [Zlecę] Wykonanie rozbłyskującej diody LED - symulatora Auto-alarmu

    Ze względu na graniczne zasilane kostki NE555 z instalacji samochodowej (12...14,4V) do układu (nóżka 8) dodałem rezystor wejściowy 270R obniżający napięcie zasilające do ok 9-10V. Do wyjścia układu (nóżka 3) podłączyłem niebieską diodę LED poprzez rezystor 330R.

    LED rozbłyskuje na ok. pół sekundy co 4,5 sekundy.

    Dziękuję @yogi009 za pomoc i sugestie.

    Dodano po 4 [minuty]:

    Temat zamykam...
