montaż wentylatora łazienkowego Vents Quiet 100 TH

Witam

Czy ktoś mógłby mi wytłumaczyć jak zamontować wentylator Vents Quiet 100 TH (z wyłącznikiem czasowym i czujnikiem wilgoci), chodzi o podłączenie kabli oczywiście
tu zdjęcie z oznaczeniami do podłączenia


ze ściany w miejscu gdzie mam zamontować wentylator wychodzą mi 4 kable i jak mniemam mam coś namieszane chyba przy włączniku światła bo kable są następujące
czarny - bez prądu
brązowy - prąd jest przy włączonym i wyłączonym włączniku światła
niebieski - prąd jest przy włączonym i wyłączonym włączniku światła
żółto-zielony - prąd jest przy włączonym i wyłączonym włączniku światła

Proszę o pomoc i pytania bo zapewne i tak nie napisałem wszystkiego co może pomóc w rozwiązaniu tego problemu

Rozumiem że "jest prąd" sprawdzasz próbnikim neonowym?
Wygląda mocno namieszane, bo żółto-zielony powinien być przewodem ochronnym i tam próbnik nie powinien wykazywać obecności fazy. Całe szczęście twój wentylator to urządzenie kl.II i nie wymaga przewodu ochronnego.
Co do dalszych prób - zmontuj sobie próbówkę z żarówki 15W/230V, oprawki i dwu przewodów, jeden z tych przewodów połlącz z wystajacym ze ściany czarnym, a drugi po kolei łącz z pozostałymi i zaobserwuj reakcję przy operowaniu wyłącznikiem.

ok jutro skombinuje sobie probowke z zarowka, pytanie czy tylko na 2 kable podlaczam ten wentylator ? bo wejscia sa 3

garnett15 wrote:

pytanie czy tylko na 2 kable podlaczam ten wentylator ? bo wejscia sa 3

Na 3 podłączasz :
N - neutralny
L - stale faza
LT - faza po załączeniu wyłącznika światła.

Sprawdziłem żarówką i podłączylem wg wskazówek jdubowski. Wiatrak chodzi ale po wyłączeniu światła się wyłącza, a powinien jeszcze pochodzić kilka minut. Testowałem rożne ustawienia pokrętła które służy do ustawienia czasu wyłączenia wiatraczka ale to nic nie daje, poprostu jak gaszę światło to wiatrak staje

jdubowski wrote:

L - stale faza
LT - faza po załączeniu wyłącznika światła.

W jaki sposób sprawdzasz, że jest stała faza i z wyłącznik? Łatwo pomylić się

Własnie przed chwilą doszedłem do błędu pomyliłem kolor ciemny brązowy wpadający w czarny z czarnym teraz wszystko już będzie ok, zaraz go dokręcę. Wielkie dzięki wszystkim za pomoc !!!

Czy ten wentylator się sprawdził?
Zastanawiam się nad zakupem tego http://instalszop.pl/do/item/SILENTA_M/lazienkowy-wentylator-seria-SILENTA-M
Chodzi mi głównie o opinię na temat hałasu jaki wydaje wentylator. Pozdrawiam

Finalnie kupiłem takie coś fajnie pasowało mi do płytek i jeśli chodzi o kulturę pracy jest na bardzo wysokim poziomie http://instalszop.pl/do/item/VENTS_LDA/Wentylator-lazienkowy-seria-LDA. Polecam!

Witam.Jak podłączyć wentylator VENTS 100. Wentylatot ma 3 wejścia L,LT i N. ze ściany wychodza 3 przewody - 2 fazowe (czany i brązowy) i jeden niebieski .Jak je podłączyć.

feniix121 wrote:

Witam.Jak podłączyć wentylator VENTS 100. Wentylatot ma 3 wejścia L,LT i N. ze ściany wychodza 3 przewody - 2 fazowe (czany i brązowy) i jeden niebieski .Jak je podłączyć.

Tak jak na malunku :

Witam a co zrobić w przypadku tylko 2 przewodów idących do oświetlenia jak podłączyć taki wentylator z timerem?

Bedzie tylko opcja bez timera. Wtedy przewod fazowy z wylacznika podlaczasz do L wentylatora, a pomiedzy L i LT robisz mostek.

Nie ma innej opcji żeby podłączyć z timerem? Puścić jakiś kabel z puszki czy coś?

Jak poprowadzisz przewod fazowy nie przerywany przez wylacznik to wtedy da rade z timerem. Pytales o opcje z dwoma z zyrandola, czyli zakladam, ze fazowy jest przerywany wylacznikiem.

Czyli najlepiej dostac się do włącznika i to fazę zmostkowac do wentylatora? Wg takiego schematu będzie ok?

Ten "schemat" jednoznacznie tego nie pokazuje, ale ogolnie w jednym przewodzie "faza" musi byc na stale, a w drugim przerywana przez wylacznik.

Ok wiem o co biega, a jeszcze pytanie ta stała fazę podłączam do L czy do LT?

Do L na stale.

Ok jest takie coś dwa kable i jeden świeci przy wyłączonym świetle i gaśnie jak zapalam światło, da się coś z tego zrobić?

Musialbys sie dostac do puszki, bo z opisu wynika, ze w zyrandolu masz faze na stale a wylacznik przerywa N. Jak wykrecisz zarowke to kontrolka zgasnie.

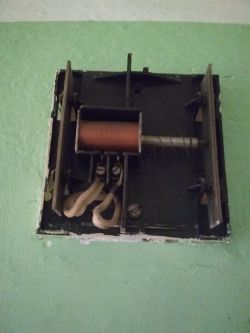

Ehh to lipa bo tu nie ma puszek jest tylko jedna główna rozdzielnia:(a czy mógłbym wziąć fazę z dzwonka? W nim cały czas świeca oba kable przy włączeniu dzwonka gaśnie jeden

Gdzies przewod od wylacznika musi sie laczyc z tym od lampy.
Jesli wezmniesz faze od dzwonka to zero w wylaczniku musi byc polaczone na stale.

Ehh nic już nie kumam chyba będzie musiał przyjść elektryk, bo tak jak mówię to jest stara instalacja w bloku z tego co kiedyś gadał tam nie ma puszek tylko wszystko leci chyba z jednej rozdzielni, dobra zobaczę co on na to

kosmos99 wrote:

Jesli wezmniesz faze od dzwonka to zero w wylaczniku musi byc polaczone na stale.

Co to dokładnie znaczy?

To, ze przewody w puszce wylacznika musza byc ze soba skrecone na stale.

Do takich wentylatorów powinien być doprowadzony przewód 4-żyłowy. Innej opcji nie ma. Przewód 3-żyłowy nie może być, bo żyła żółto-zielona nie może pełnić funkcji żyły fazowej dla timera, nawet jak taki wentylator żyły PE nie potrzebuje. Już nie mówiąc o przewodzie dwużyłowym, który w ogóle się nie nadaje do takiego wentylatora z timerem.

Są trzy wejścia więc co niby ma robić ta 4 żyła i gdzie być podpięta?

Przecież wszystko zostało napisane w poście #27.
Czwarta żyła to żyła PE żółto-zielona, która powinna być zabezpieczona np. podwójnym WAGO i tak zostawiona. Nie wolno jej wykorzystywać jako żyły fazowej dla timera - co jest dość często robione przez partaczy, którzy doprowadzają do takich wentylatorów z automatyką przewód 3-żyłowy. Raptem okazuje się, że brakuje jednej żyły fazowej i w ruch idzie żyła PE jako fazowa.

Ok zrobiłem to sam dzięki wszystkim za odpowiedź wentylator śmiga bez problemu
