IBM / lenovo T60 - Wysoka temperatura GPU

west77 21 Jun 2013 17:21 6150 8
  • #1
    west77
    Level 11  
    Witam. Jako że jestem fanem biznesowych laptopów IBM/Dell, co jakiś czas kupuję sobie jakąś po-leasingową zabawkę i przywracam ją do życia. Kilka miesięcy temu wpadł mi w ręce IBM/Lenovo T60 14" 2008ZHV. Podstawowe parametry: Intel C2D T2400 1,8GHz ; ATI X1400 @ 1400x1050; 2GB ddr2. Na chwilę obecną mam problem z doborem odpowiednich padów termicznych na karcie graficznej. Poniżej dane z dotychczasowych eksperymentów.



    GPU (Warunki stresu: FurMark 1.10.6 400x300 przez 60s)
    Oryginalne pady : 70C w spoczynku 84C w stresie
    PHOBYA 7W/mk : 65C w spoczynku 78C w stresie

    CPU (Warunki stresu: Prime95 pełne obciążenie obu rdzeni przez 10min)
    Stara wyschnięta pasta: 60C w spoczynku 85C w stresie (wyłączenie awaryjne)
    ArcticCooling MX4 8,5W/mk: 52C w spoczynku 73C w stresie

    Jak widać jest poprawa ale chciałbym jeszcze bardziej schłodzić GPU. Zastanawiam się nad zastosowaniem padów FujiPoly 14W/mk (50zł nie jestem pewien czy te 14W to nie jakieś naciągane) lub nad blaszkami miedzianymi plus dobra pasta termiczna. Proszę o opinie i wasze doświadczenia z padami.
    IBM / lenovo T60 - Wysoka temperatura GPU IBM / lenovo T60 - Wysoka temperatura GPU
  • #2
    piotrkam1982

    Level 16  
    Ozcywiście można zastosować układ pasta+nowy i wydajniejszy radiator ... ale czy są dostępne do tego modelu? Sprawdź ustawienia w biosie, czy masz ustawioną temperaturę max, obniż ją i patrz na rezultaty:-)
    Czy układ przedmuchałeś ?
  • #3
    west77
    Level 11  
    Wszystko jest dokładnie wyczyszczone a w biosie ustawione na High Performance. TPFanControl też próbowałem z maksymalnymi ustawieniami ale efektem była różnica 1C-2C na GPU przy 4000rpm. Więc nie tędy droga. Ludzie na anglojęzycznych forach o think padach piszą że nawet 80C w spoczynku a w stresie to i wodę zagotujesz :).
  • #4
    Argennto_1
    Level 33  
    Temperatury stanowczo za wysokie. Nie wiedząc czemu ostatnio coraz cześciej w laptopach padają Heatpipy. Mimo iż jest gorący po obydwu stronach a wentylator pracuje poprawnie to jednak temperatury i tak są bardzo wysokie. Rurka miedziana nie działa poprawnie (rozszczelniła się) transfer ciepła na drugi koniec rurki nie funkcjonuje. Wydaje mi się że u Ciebie mogła nastąpić taka sytuacja. Dla przykładu w moim 5 letnim lapku gdzie nigdy nie miała miejsca konserwacja układu chłodzenia (tylko przedmuch sprężonym powietrzem) temperatury są dużo niższe. Pod maksymalnym obciążeniem: CPU 65 st, GPU 55 st, Chipset 60st, bez obciążenia: CPU 40st, GPU 33 st, Chipset 50 st. Moja konfiguracja to T8300, HD 2600, Intel GM 965.
  • #5
    west77
    Level 11  
    Trochę to trwało ale doszedłem do tego że są cztery rodzaje radiatorów dla T60, T60p. Dwa dla grafiki na Intelu i dwa dla ATI. Postanowiłem przy okazji wymiany chłodzenia wymienić procesor na T7400 głównie z powodu 4MB Cache L2. Po wymianie procesora na T7400 o 3W cieplejszego zauważyłem znaczący wzrost temperatury nawet o 10C przy pełnym obciążeniu (na starym radiatorze bo nowy, mocniejszy nadal nie doszedł), jednak poprawa wydajności całego systemu była i jest warta zachodu. Nawet 20 - 25% mniejsze zużycie zasobów procesora przy dekodowaniu filmów HD z YouTube w trybie pełnego ekranu a wcześniej film notorycznie gubił klatki i daleki był od płynności.
    Poniżej wskazówki dla tych co chcieliby pójść w moje ślady ;). Tematu jeszcze nie zamykam bo mam jeszcze kilka ciekawych modów do T60 które opiszę w najbliższych dniach.
    Oficjalnie wspierane procesory:
    Intel Core Duo T7200(2GHz), T7400(2.16GHz) [Merom, 64-bit, L2 4MB, 34W]
    Intel Core Duo T5500(1.66GHz), T5600(1.83GHz) [Merom, 64-bit, L2 2MB, 34W]
    Intel Core Duo T2300 (1.66GHz), T2300E (1.66GHz), T2400 (1.83GHz), T2500 (2GHz), T2600 (2.16GHz), or T2700 (2.33GHz) [Yonah, 32-bit, L2 2MB, 31W]
    Intel Core Solo T1300 (1.66GHz) [Yonah, 32-bit, L2 2MB, 27W]

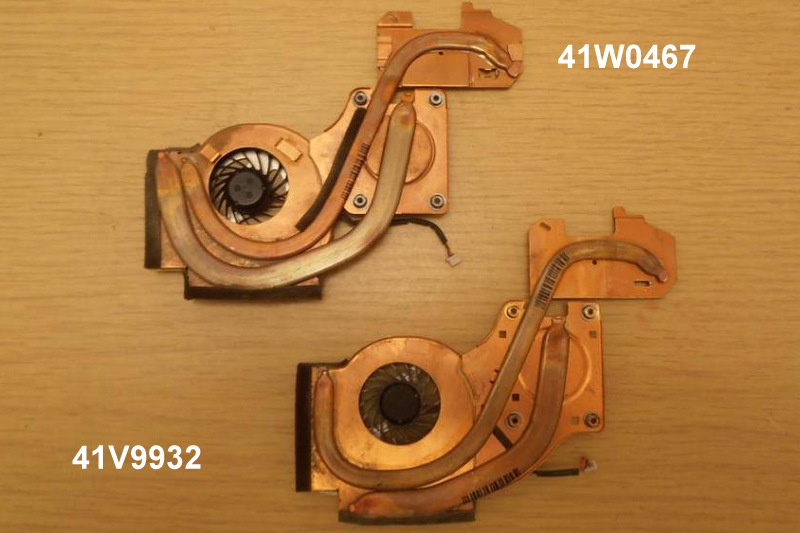

    Dostępne modele radiatorów:
    41V9931 (Intel graphics and Core Duo cpu) (2 heat pipes)
    41W6406 (Intel graphics and Core 2 Duo cpu) (3 heat pipes)
    41V9932 ( ATI graphics and Core Duo cpu) (2 heat pipes)
    41W0467 (ATI graphics and Core 2 Duo cpu) (2 longnest heat pipes and more massive)

    IBM / lenovo T60 - Wysoka temperatura GPU
    Ostatecznie po wymianie padów na nowe Phobya 7W/mk i zmianie chłodzenia na bardziej wydajne i procesora na T7400 (+3W) uzyskałem następujące temperatury:
    spoczynek CPU=50C GPU=58C
    stres CPU=78C GPU=75C
    Osobiście sądzę że cała operacja przyniosła zadowalające efekty i problem chłodzenia uznaję za rozwiązany.
  • #6
    Draks_Maxim
    Level 19  
    Jest bardzo prosta odpowiedz. Popatrz na zdjecie, ktore zamiesciles i zobacz co jest pomiedzy ukladem a radiatorem... Jest tam 5 letni thermopad, ktory dawno temu stracil swoje wlasciwosci i nie spelnia wogole swojej roli. Sugeruje wymiane thermopadu na nowy lub wstawienie tam plytki miedzianej z pasta termiczna. Takie rozwiazanie na 100% pomoze.
  • #7
    west77
    Level 11  
    Kolega nie czytał chyba wątku od początku? Wyraźnie pytałem na co wymieniać a nie czy w ogóle termo pady się wymienia. Jakie termo pady w takim razie polecasz.
  • #8
    west77
    Level 11  
    T60 i WLAN w standardzie N
    Jeszcze zanim zacząłem ulepszać swojego ThinkPada szukałem informacji odnośnie możliwości jego rozbudowy o kartę WLAN pracującą w standardzie N. Okazuje się więc że możliwość istnieje choć nie jest to rozwiązanie banalnie proste, zwłaszcza jeśli chce się zrobić coś co będzie wyglądać i działać jak oryginalne. Krok pierwszy to zdobyć kartę na mPCIe zgodną z T60 (znaczy taką która nie wywala w biosie błędu), jedyna działająca karta wspierająca standard N to Atheros AR5BXB72 FRU 42T0825 (oparta na chipsecie ar5008). Karta dość rzadka na rynku wtórnym jednak dostępna i co bardzo istotne wspiera standard N 300. Krok drugi to zdobycie oryginalnej trzeciej anteny, bo laptop posiada tylko dwie. Tu jedyną możliwością jest zrobić sobie taką antenkę samemu bo jest całkowicie niedostępna. Dwie oryginalne antenki znajdują się w obudowie matrycy za paskowanymi, plastikowymi zaślepkami. Trzecia powinna oryginalnie być w tym samym miejscu co antena WWAN po prawej stronie u dołu i stanowić wybrzuszenie. Anteny WWAN (z czerwonym kablem) i trzecia WLAN (z białym kablem) stosowane były zamiennie i laptop fabrycznie był przygotowywany pod pracę albo w 3G albo w WiFi N. Rozwiązałem ten problem w następujący sposób. Użyłem anteny z innego T60 i po przycięciu umieściłem w miejscu w którym powinna być druga antena WWAN (z niebieskim kablem) czyli w ramce nad klawiaturą. Odradzam wciskać ją na siłę w obudowie matrycy bo po pierwsze miejsca tam niewiele a po drugie aluminiowa klapa wcale nie poprawia zasięgu, wręcz przeciwnie. Poniżej mały schemat połączenia anten do karty. Powodzenia.
    Gray cable = MAIN or TR1 or 1
    Black cable = AUX or TR2 or 2
    White cable = 3rd or R0 or 3
    Jeśli miałby ktoś merytoryczne uwagi do powyższej treści proszę pisać na PW.
    IBM / lenovo T60 - Wysoka temperatura GPU IBM / lenovo T60 - Wysoka temperatura GPU IBM / lenovo T60 - Wysoka temperatura GPU
  • #9
    west77
    Level 11  
    T60 i Bluetooth
    Montaż modułu Bluetooth 2.0 w IBM T60 wymaga całkowitego rozebrania obudowy matrycy i wymiany taśmy z powodu braku odpowiedniego złącza na niej co widać na poniższych zdjęciach. Kompletny zestaw do montażu BT obejmuje: taśma matrycy z złączem, ramka matrycy z miejscem na kontrolkę BT (sama kontrolka jest już na inwerterze matrycy) i moduł BT. Jedynym problemem jaki napotkałem to nie wykrywanie przez system nowo zainstalowanego modułu, pomimo że był włączony w biosie. Load Defaults w biosie załatwiło sprawę.
    IBM / lenovo T60 - Wysoka temperatura GPU IBM / lenovo T60 - Wysoka temperatura GPU IBM / lenovo T60 - Wysoka temperatura GPU
