Wprowadzenie do wymagań aplikacji co do sekcji układu
Kluczowym elementem projektu konwertera z HDMI na VGA oraz z VGA na HDMI jest zapewnienie zgodności sygnałów wideo z odpowiednimi standardami. Realizuje się to poprzez zapewnienie źródło sygnału wideo odpowiedniej zawartości EDID, informującej o standardzie odbiornika. Gdy nadajnik sygnału odbierze taką informacje pozostaje tylko skonwertować odebrany sygnał do wybranego standardu - HDMI lub VGA.

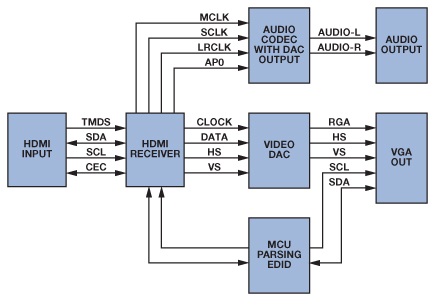

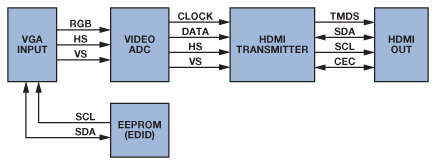

Na poniższych ilustracjach pokazano diagramy blokowe prezenutujące w uproszczonej formie budowę konwerterów sygnału z HDMI na VGA i odwrotnie. Projekt konwertera z HDMI na VGA zakłada że odbiornik sygnału HDMI posiada wewnętrzny EDID.
Źródła:
http://www.analog.com/library/analogdialogue/archives/47-02/HDMI_VGA.html
Kluczowym elementem projektu konwertera z HDMI na VGA oraz z VGA na HDMI jest zapewnienie zgodności sygnałów wideo z odpowiednimi standardami. Realizuje się to poprzez zapewnienie źródło sygnału wideo odpowiedniej zawartości EDID, informującej o standardzie odbiornika. Gdy nadajnik sygnału odbierze taką informacje pozostaje tylko skonwertować odebrany sygnał do wybranego standardu - HDMI lub VGA.
Na poniższych ilustracjach pokazano diagramy blokowe prezenutujące w uproszczonej formie budowę konwerterów sygnału z HDMI na VGA i odwrotnie. Projekt konwertera z HDMI na VGA zakłada że odbiornik sygnału HDMI posiada wewnętrzny EDID.
Źródła:
http://www.analog.com/library/analogdialogue/archives/47-02/HDMI_VGA.html
