LEDgoes - modułowy wyświetlacz LED OpenSource

emer2 13 Sie 2013 21:51 3453 1
REKLAMA
  • LEDgoes - modułowy wyświetlacz LED OpenSource

    Chciałbym zaprezentować ciekawy projekt modułowego wyświetlacza LED, który można łączyć w dużo większe wyświetlacze LED. Pojedynczy moduł LED bazuje na matrycy LED o wymiarach 5x7 punktów i w prosty sposób może zostać połączony z kolejnym modułem. Panele łączone są za pośrednictwem pinów, co widać dokładnie na poniższych zdjęciach. Autorzy pracowali od ponad roku nad projektem, tak, aby był tani, prosty w obsłudze i miał dużo łatwo-programowalnych funkcji.

    Autorzy otworzyli źródła projektu zarówno sprzętowe jak i programowe. Maksymalnie można połączyć ze sobą aż 64 moduły. Jeden moduł LED ma wymiary 3,81 cm x 5,08 cm i w sumie 35 punktów LED. Wmontowane w matryce diody LED są dwukolorowe, dzięki czemu można uzyskać ciekawe efekty. Włączając dwa kolory w tym samym czasie, można otrzymać dodatkowy, trzeci kolor punktu LED. Większość paneli komercyjnych ma zamkniętą dokumentację, jest droga, albo ma skomplikowane sterowanie, dlatego autorzy postanowili stworzyć ten projekt i otworzyć źródła. Chcą, aby zainteresowane osoby mogły bez większych problemów zbudować sobie taki wyświetlacz i rozbudowywać go.

    Rozwiązanie modułowe ułatwia wymianę pojedynczego panelu w przypadku uszkodzenia. Komercyjne, duże wyświetlacze w przypadku uszkodzenia, często wymagają wymiany na nowy, oddania do serwisu lub wymiany znacznej części całego wyświetlacza. Wyświetlacz LEDgoes bazuje na bootloaderze Arduino, dzięki czemu nie powinno być problemu z poznaniem jego możliwości czy sterowaniem, również przez początkujących użytkowników. Autorzy projektu pracują już nad aplikacją na samrtfony.

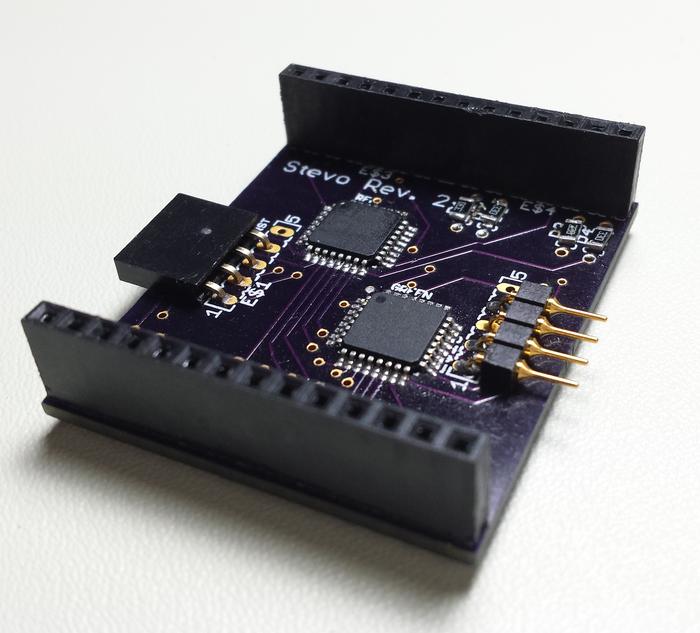

    Widok wyświetlacza od strony elementów:
    LEDgoes - modułowy wyświetlacz LED OpenSource

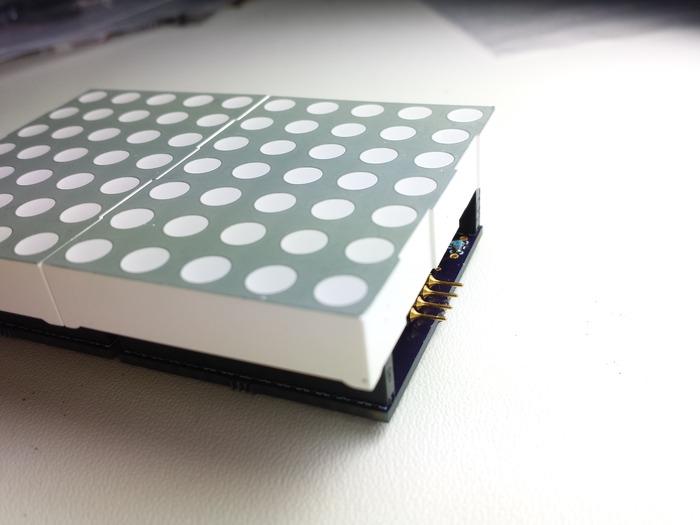

    Przykład połączonych dwóch modułów LED:
    LEDgoes - modułowy wyświetlacz LED OpenSource

    Strona źródłowa
