Pioneer SX-227 - Dziwnie gra jeden kanał - dziwne zniekształcenia

lukis54 17 Sie 2013 13:34 1203 1
  • #1 17 Sie 2013 13:34
    lukis54
    Poziom 9  

    Witam serdecznie !
    Mam w rękach wzmacniacz tak jak w temacie. Jak trafił do mnie to był znacznie uszkodzony. Wymienione zostały:
    a) sekcja przekaźnika - C527 - 100nF, R555, R556 - 10ohm
    b) sekcja przedwzmacniacza - R523 - 100ohm (przerwa, dzięki której wzmacniacz "charczał" na lewym kanale), C511 - 100uF/16V, C501 - 2,2uF/50V,
    c) stopień końcowy - R527 - 100ohm, para 2SC3180 (całkowicie przebity), 2SA1263 (dziwne wartości hfe),
    d) stopień korekcji - wlutowany kondensator C422 - 0.001 F.
    Na płycie było też bardzo dużo zimnych/wygrzanych lutów, które zostały oczywiście poprawione. Popękane ścieżki również. Po tych zabiegach amplituner uruchomił się i efekty są takie, że prawy kanał gra rewelacyjnie, a lewy przy większej mocy zaczyna dziwnie przesterowywać tak jakby brakowało mu mocy (delikatne charczenie). To samo dzieje się, gdy bardziej odkręci się gałkę od basu. Czy wiecie co to może być ? Szukałem problemu także oscyloskopem i fakt pomógł mi odnaleźć winnego wcześniej R523, ale nadal nie mogę wyeliminować przesteru. Dodam, że na gnieździe słuchawkowym wszystko jest ok.

    Dodano po 53 [minuty]:

    Mam zrzuty z oscyloskopu:

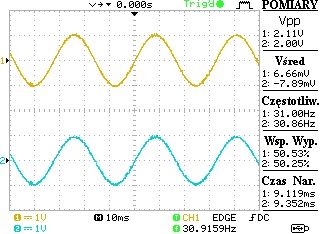

    1. Zrzut zrobiony bez załączonych kolumn - wszystko wygląda ok.

    Pioneer SX-227 - Dziwnie gra jeden kanał - dziwne zniekształcenia

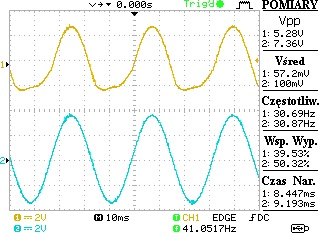

    2. Zrzut zrobiony z załączoną parą kolumn - widać, że lewy kanał jest obcinany.

    Pioneer SX-227 - Dziwnie gra jeden kanał - dziwne zniekształcenia

    Co powiecie na to ? Jak widać dzieje się tak przy niskich częstotliwościach. Czyżby któryś kondensatorek ? Dodam jeszcze, że coś jest nie tak z prądem spoczynkowym na lewym kanale, bo jest 0,0 V, a z kolei na prawym 0,5V.

    0 1
  • Relpol
  • #2 20 Sie 2013 16:12
    lukis54
    Poziom 9  

    Problem rozwiązany ! Rezystor emiterowy 2 x 0,33ohm (R533) w stopniu końcowym miał przerwę pomiędzy jedną nogą a drugą, stąd obcinanie jednej połówki sygnału. Wzmacniacz w pełni sprawny i gra tak jak należy :)
