AZIZ - lampa LED dla mikroskopu

emer2 19 Sie 2013 21:14 3882 1
  • AZIZ - lampa LED dla mikroskopu
    Pozornie prosty projekt jakim jest lampa oświetleniowa LED, może być w gruncie rzeczy dobrze przemyślanym i zaprojektowanym układem. Można byłoby zasugerować montaż taśmy LED czy kilku linijek złożonych z diod LED i połączonych w okrąg do oświetlenia przedmiotów badanych pod mikroskopem, ale okazuje się, że rozwiązanie jakie proponuje autor AZIZ jest może bardziej skomplikowanym, ale dającym więcej możliwości projektem. Efekty widać dokładnie na filmie, jak sterowanie i rodzaj światła wpływa na widoczność badanych przedmiotów. W projekcie został wykorzystany sterownik PWM TLC59116 producenta Texas Instruments do sterowania diodami LED oraz mikrokontroler ATTiny1634. Autor nie udostępnił jeszcze pełnej dokumentacji, ale schemat jest już dostępny, poniżej link do schematu
    Schemat lampy oświetleniowej
    Oprogramowanie będzie dostępne na licencji open source, więc jeśli tylko posiadamy mikroskop z okularem nie większym, niż otwór w prezentowanym PCB, to możemy wykorzystać projekt do własnych celów. Lampa posiada dwa rzędy diod LED, wewnętrzny rząd zawiera super-jasne diody LED, a rząd zewnętrzny tworzą dyfuzyjne diody LED. Na stronie źródłowej można obejrzeć film prezentujący w tym samym czasie sterowane diody LED i oświetlany układ. Umożliwione jest sterowanie nie tylko jasnością diod LED, ale również ilością, można zaświecić jedynie kilka diod z okręgu.

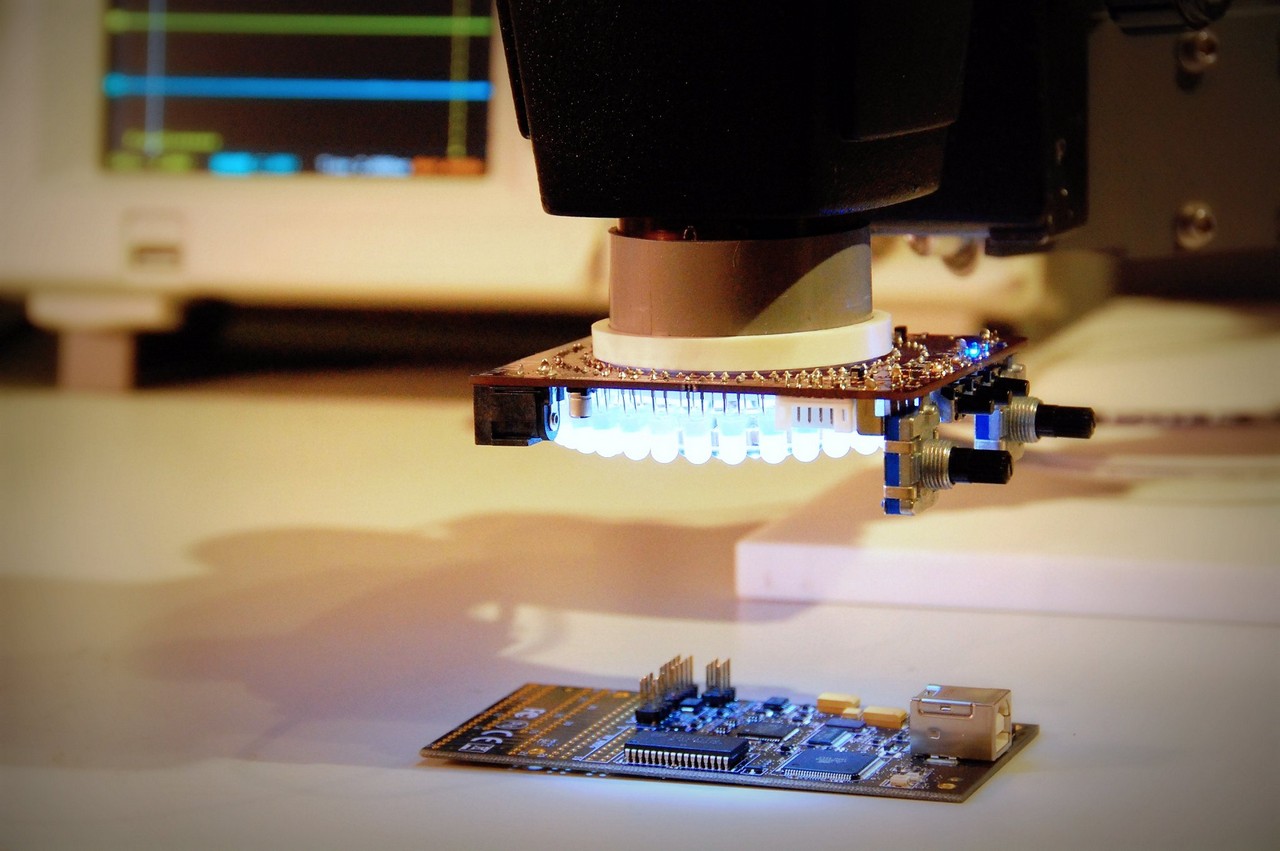

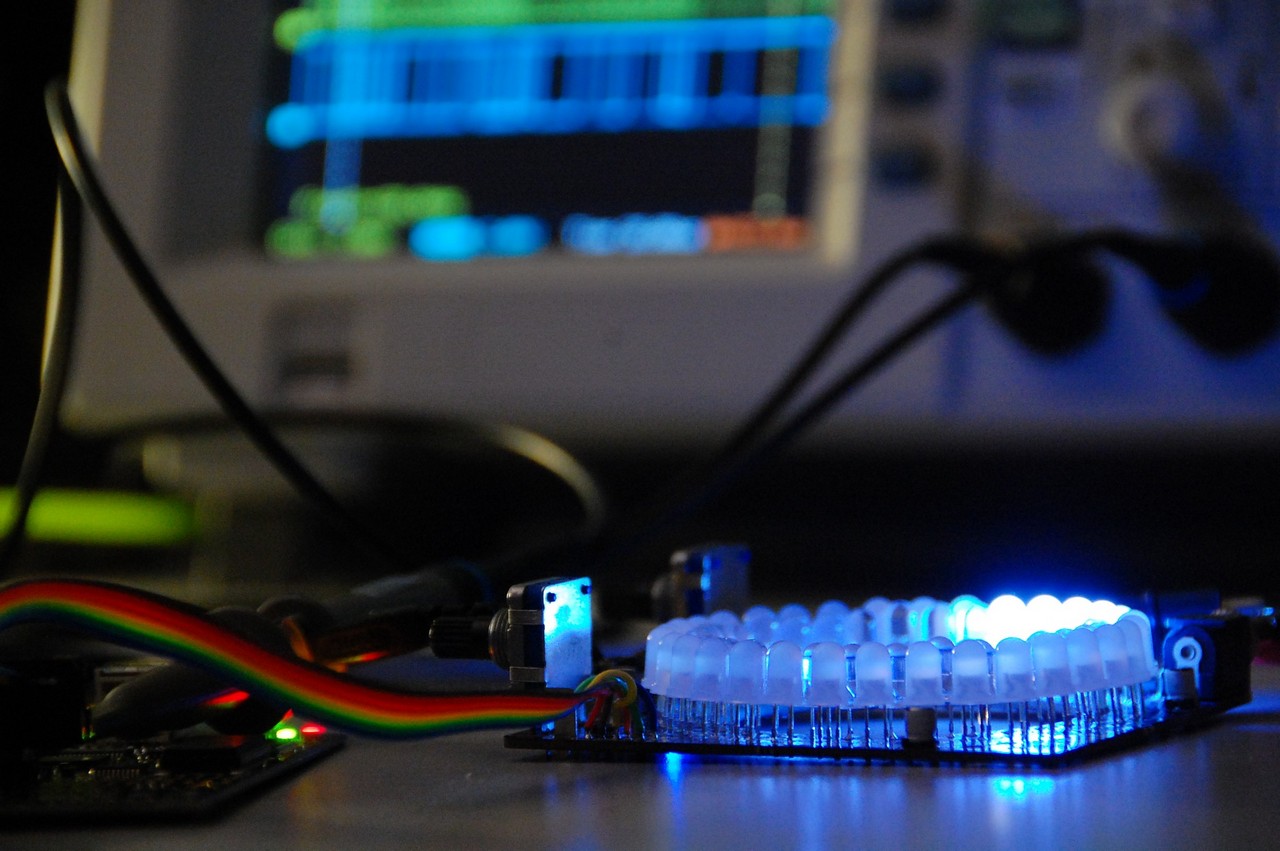

    Poniżej zdjęcie docelowo zamontowanej lampy AZIZ:
    AZIZ - lampa LED dla mikroskopu

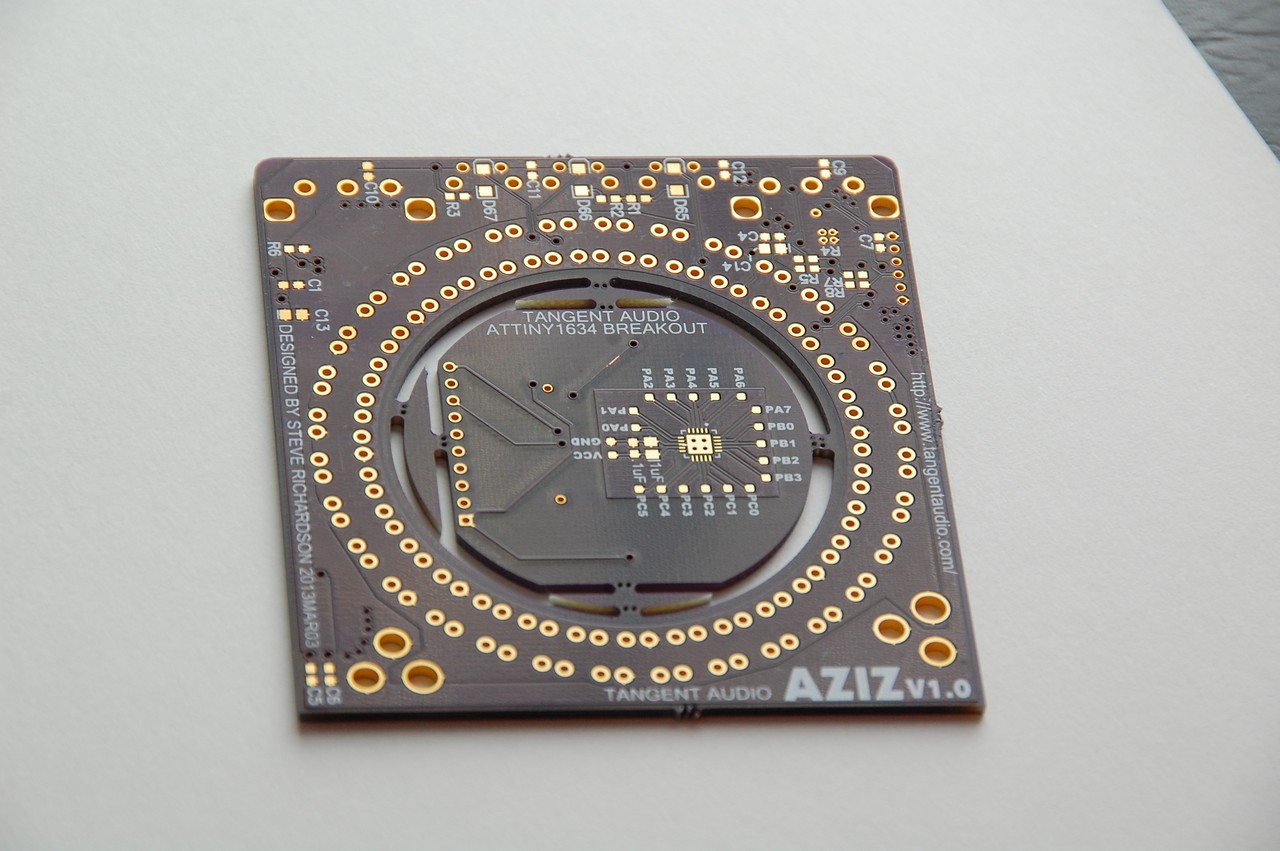

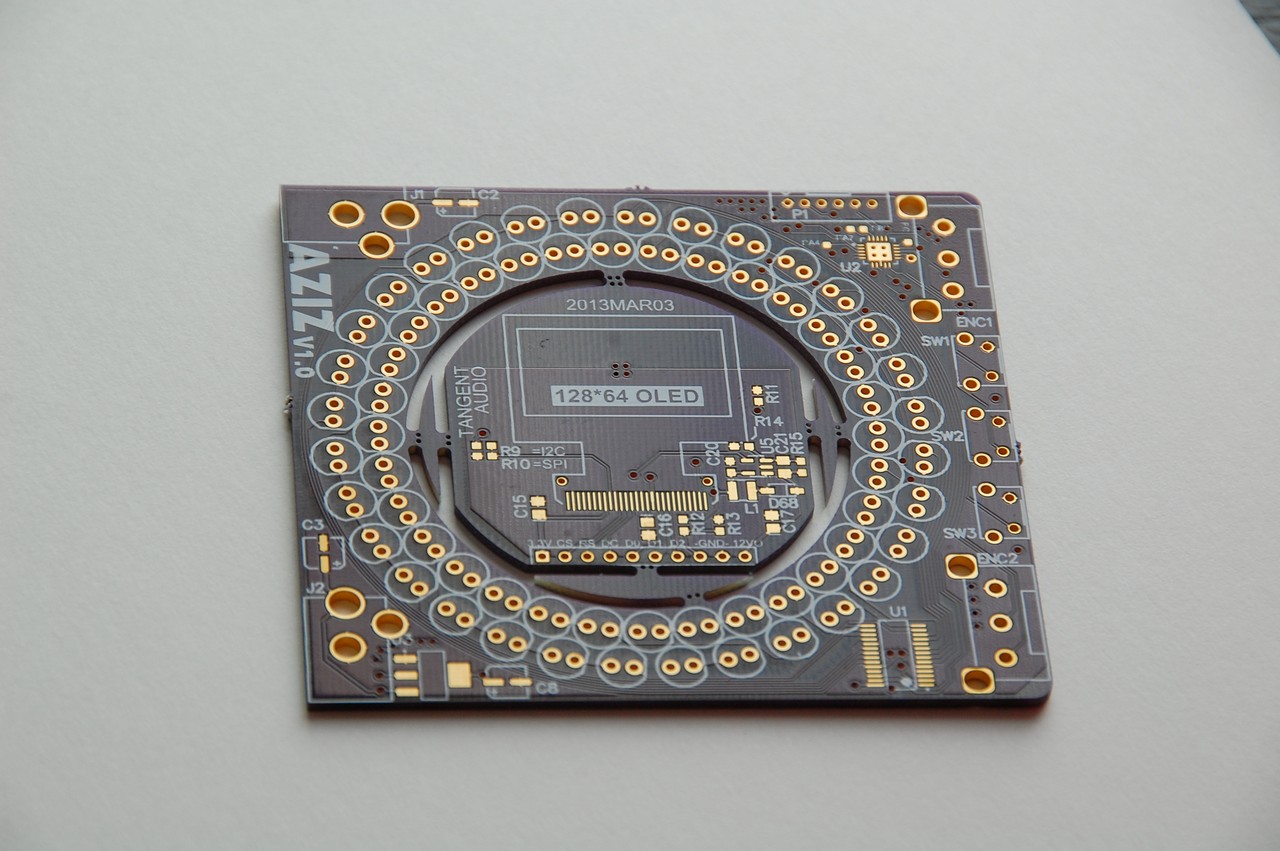

    Zdjęcia obwodów drukowanych AZIZ poniżej:
    AZIZ - lampa LED dla mikroskopu
    AZIZ - lampa LED dla mikroskopu

    Autor lampy AZIZ dodał kilka wpisów na swoim blogu z etapów powstawania lampy, linki poniżej
    Strona źródłowa 1
    Strona źródłowa 2
    Strona źródłowa 3
