Witam wszystkich w drugiej części kursu z serii "Początki elektroniki". Dziś zajmiemy się wszystkim, co związane jest z prawem Ohma czyli: oporem, napięciem i natężeniem.
A więc do dzieła!
Napięcie
Napięcie to różnica potencjałów pomiędzy dwoma punktami pomiarowymi. Np pomiędzy końcami baterii czy nóżkami elementu elektronicznego.
Napięcie oznaczamy literką U. Napięcie wyraża się w jednostkach zwanych woltami czyli literką V
Natężenie
Natężenie jest to uporządkowany ruch elektronów od potencjału wyższego do niższego. Jest to umowny kierunek przepływu prądu, ponieważ tylko elektrony swobodne(-) mają możliwość poruszania. Prąd elektryczny oznaczamy literką I, jego jednostką jest amper oznaczany literką A
Umowny i rzeczywisty kierunek przepływu prądu elektrycznego Tylko elektrony swobodne (-) w metalach mają możliwości poruszania się. Przez wiele lat przed odkryciem tego zjawiska uważano, że kierunek przepływu prądu jest od potencjału wyższego do potencjału niższego (np od + do - baterii).
Narysowałem rysunki, by to rozjaśnić. Odbiornikiem może być żarówka, a źródłem napięcia bateria.
Rzeczywisty kierunek przepływu pradu elektrycznego.
Umowny kierunek przepływu prądu elektrycznego.
Przewodniki prądu Przewodniki przewodzą prąd elektryczny.
- elektrolity (roztwory kwasów, woda z kranu)
- gazy (gazy szlachetne)
- metale
- grafit (niemetal)
Izolatory Izolatory nie przewodzą prądu elektrycznego.
- szkło
- porcelana
- drewno
- guma
- plastik
Opór (rezystancja) Opór(rezystancja) to wielkość charakteryzująca relacje między napięciem a natężeniem. Jednostką rezystancji jest Ohm oznaczany symbolem Ω (omega) i literką R
Prawo Ohma
Prawo Ohma w skrócie - natężenie prądu płynącego w przewodniku jest proporcjonalne do napięcia przyłożonego na jego końcach.
Prawo Ohma możemy wyrazić wzorem
Po przekształceniach dochodzimy do takich wzorów:
Przykład zadania.
Na końcach rezystora zmierzono napięcie 10V. Jaki jest jego opór, jeżeli wiadomo, że płynie przez niego prąd o natężeniu 5 A?
R=U/I
R= 10V/5A = 2Ω
Opór rezystora wynosi 2 Ω
Rezystory Rezystor będzie pierwszym elementem elektronicznym jaki będziemy omawiać.
Rezystor (rys.1) to najprostszy element bierny obwodu elektrycznego, wykorzystywany jest do ograniczenia prądu w nim płynącego. Jest elementem liniowym: występujący na nim spadek napięcia jest wprost proporcjonalny do prądu płynącego przez opornik(wynika to z prawa Ohma). Przy przepływie prądu zamienia energię elektryczną w ciepło.
rys.1
symbol rezystora
Mam dwa oporniki, jak mogę je podłączyć, jaki opór wtedy uzyskam?
W praktyce wyróżniamy dwa sposoby podłączania (nie tylko rezystorów). Szeregowo (rys.2) i równolegle (rys.3). Jest jeszcze połączenie szeregowo-równoległe, ale dziś nie będziemy się nim zajmować.
rys.2
rys.3
Jak obliczymy opór takiego układu rezystorów? Oczywiście fizyka! Na wszystko jest wzór.
Wzór na podłączenie równoległe rezystorów
Wzór na podłączenie szeregowe rezystorów
Opór w sumie uzyskany to opór zastępczy Opór zastępczy oznaczamy literkami Rz
Przykłady
1. Szeregowo podłączyliśmy 2 rezystory 100Ω Jaki Rz uzyskamy?
R1+R2 = Rz
100Ω + 100Ω = 200Ω
Opór zastępczy wynosi 200Ω
2. Równolegle podłączyliśmy dwa oporniki 3Ω. Jaki Rz uzyskamy?
1/Rz= 1/3Ω+ 1/3Ω
1/Rz= 2/3Ω
(odwracamy)
Rz= 3/2Ω = 1,5Ω
Opór zastępczy wynosi 1,5 Ω

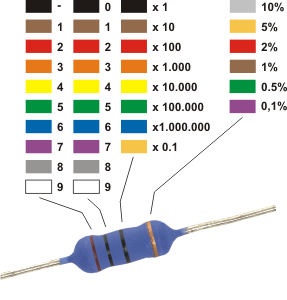

Ile omów ma mój opornik? Przecież tam są tylko kolorowe paseczki!
Podaję link do aplikacji, która po podaniu kolorów pasków policzy, ile omów ma rezystor.
Rezystor przewlekany

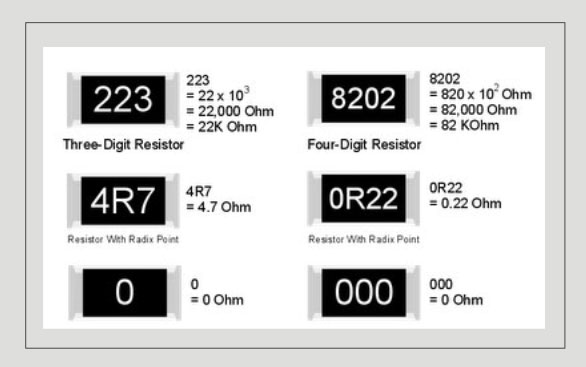

Rezystor SMD
To tyle na dziś. Kolejne części w przygotowaniu.
Zapraszam do przeczytania:
Początki elektroniki - wstęp do kursu
Początki elektroniki -cz.1 Lutowanie
Początki elektroniki - cz.2 Prawo Ohma, prąd i napięcie. Rezystory.
Początki elektroniki - cz.3 Diody. Rezystor do diody LED.
Początki elektroniki - cz.4 Kondensator, łączenie kondensatorów
Początki elektroniki - cz.5 Tranzystor
Przypominam o tym, że jeżeli ktoś czegoś nie może zrozumieć, nie nadąża za tematem to proszę o komentarz, postaram się to jaśniej opisać.
