LC420EUE - Poszukuję schematu matrycy LCD produkowanej w Polsce

Question

Dzień dobry. Poszukuję schematu matrycy LCD produkowanej w Polsce model LC420EUE SE F1. Czy ktoś z szanownych Panów ma takową?Pozdrawiam

mirex · Answer

Hmmm.., a tak szerzej, to o co ci dokładnie chodzi? Co chcesz osiągnąć za pomocą tego ... schematu?

kinkazu · Answer

Mam LG 42LM620T. Troche wody dziecko wprysnelo od tylu na dole i uszkodzily sie komponenty na PCB bezposrednio podlaczonych tasma do matrycy.

Mam instrukcje serwisowa do telewizora. Sa schematy elektroniczne wszystkich plyt wraz z opisami elementow, ale opisu tych podlaczonych do matrycy nie ma.

Zakladam ze znajde te informacje w instrukcji serwisowej do matrycy.

A potem sprobuje wymienic elementy ktore wygladaj na uszkodzone.

grubas · Answer

Zapomnij o tym kolego Szukaj nowej matrycy ( co jest nieopłacalne ) albo raczej nowego TV.

lisek · Answer

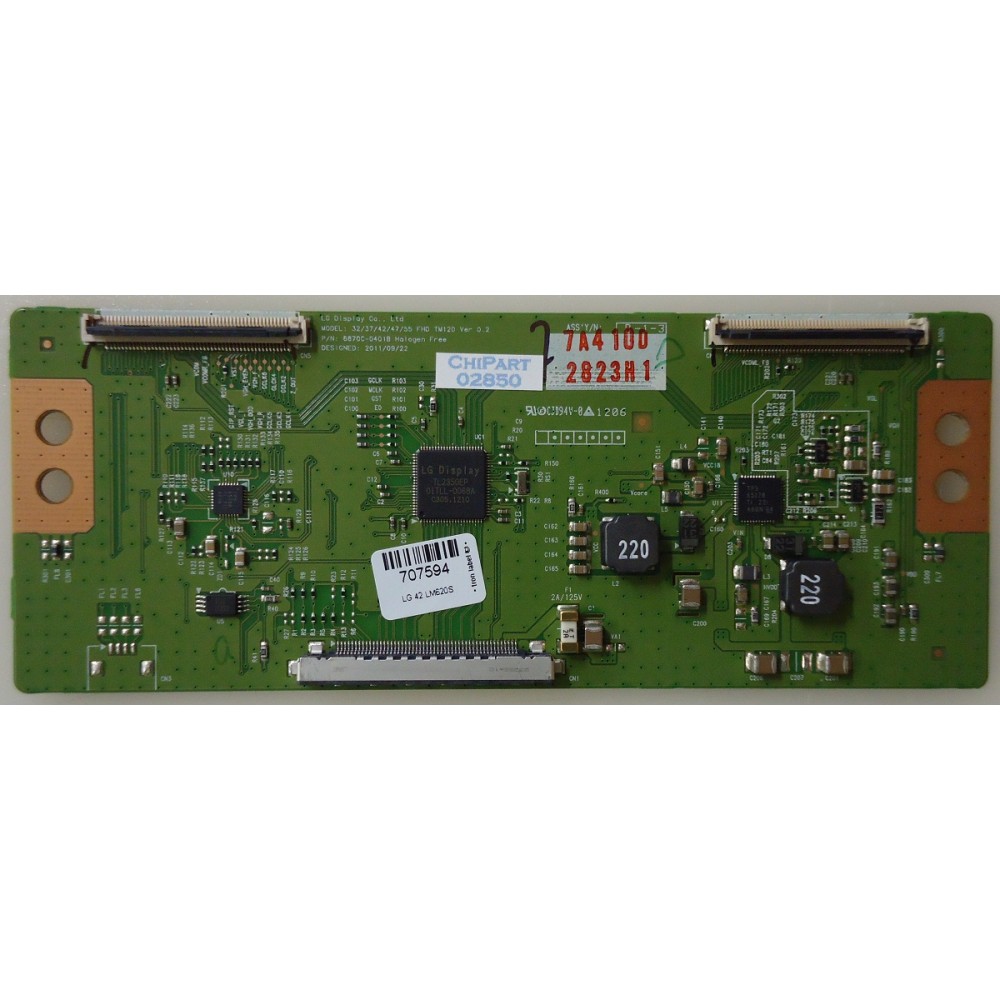

Na matrycy plytka driverow czy T-con"ie (6870C-0401B T-CON 32/37/42/47/55 FHD TM120 Ver0.2 ) Jaki masz objaw na ekranie?________________Moze to sie przyda w poszukiwaniu

kinkazu · Answer

Hmm, a dlaczego? nie znajde instrukcji?

lisek · Answer

Bo to modele z 2012r.http://www.lgblog.co.uk/wp-content/uploads/2012/03/2012-Model-Master-V4.0.pdfStosowano 1.uniw. PSU+kontroler LED - EAX64427101 (1.4) (EAY62608901) dla 42LM620T matryca LC420EUE (SE) (F1)2. MAIN 42LM615T-ZE.BRUWLJU EBR75226869 EAX64317404(1.0) G4_L_TU123 chassis LD21B/LC21B ,matryca LC420EUE(SE)(F1)

kinkazu · Answer

Na matrycy:

Dodano po 1 [minuty]:

Druga stroona wyglada identycznie, te 2 elementy srodku sa jakby przytopione. Nie widac srebrnego paska.

Dodano po 2 [minuty]:

Na ekranie noc, dzwiek jest, T-CONa woda nie siegla. To bylo naprawde nieduzo psikniete w dziurki na dole TV. jedynie drivery od matrycy byly po drodze, nic wiecej. T-CON'a moge kupic, bo sa na ebayu, ale co mi po nim, jak matryca padla.

lisek · Answer

Ktore elementy ?, one maja numeracje.
Pomierz napiecia jakie podalem, wyciagnij wnioski.
Przeciez z T-con na ta mala plytke idzie zlacze (cienkie druciki) moze cos upalilo/przerwa ?
Napiecia z Tcon s "transponowane" na mala plytka
_______________
Otworz ,zassaj (z prawej strony na gorze> symol strzalka w dol )> moze z tych "krzakow" cos wyczytasz_ TV na tej samej matrycy jak Twoja
Link

(' :!:

') Sorry pisze z lapka z UK Win, system mi sie w domowym skraszowal

kinkazu · Answer

Z T-CONA ida 2 tasmy, jedna do lewego druga do prawego drivera. kazda z czesci lewej lub prawej ma 3 tasmy prosto z plytki do LCD. Plytki byly zmoczone. Czesc elementow wyglada gorzej od innych. Zrobie dokladniejsze zdjecie.

kinkazu · Answer

Dzieki lisek za instrukcje. Problem w tym ze zarowno w Twojej jak i mojej nie ma schematu elektroniki matrycy.

Instrukcja do 42LM620T tutaj:
http://any-server.com/42lm620s_42lm620t_42lm625s_chassis_ld22e.pdf

Liczylem raczej na cos podobnego do tego:
http://any-server.com/LG_Display_LP125WH2-SLT2.pdf

Musze znalezc aparat z lepsza funkcja makro.

Dodano po 7 [minuty]:

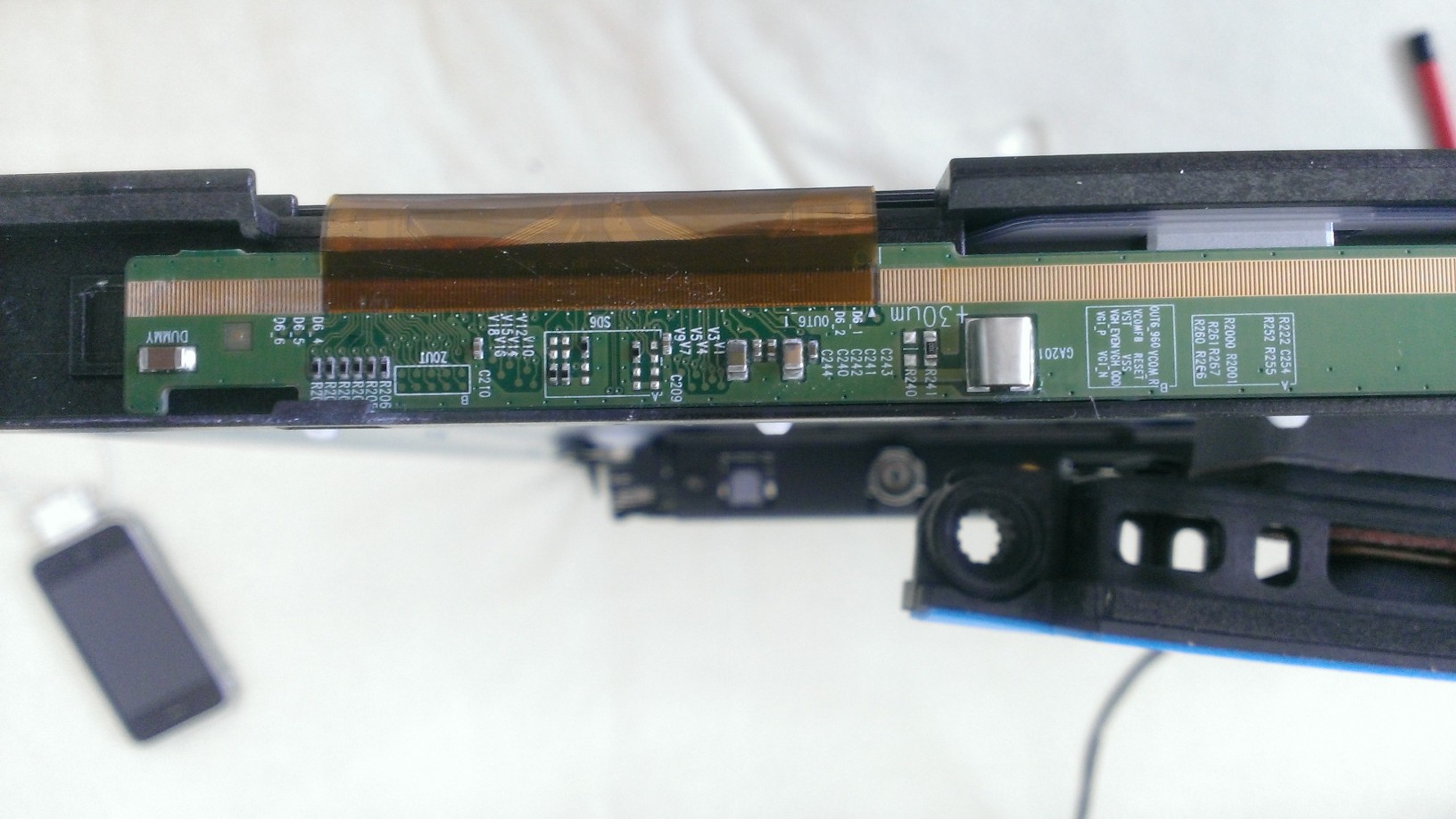

Elementy, ktore podejrzewam, ze trzeba wymienic, zakreslilem kolkiem. Jest ich troche wiecej, ale ogolnie wygladaja tak samo.

kinkazu · Answer

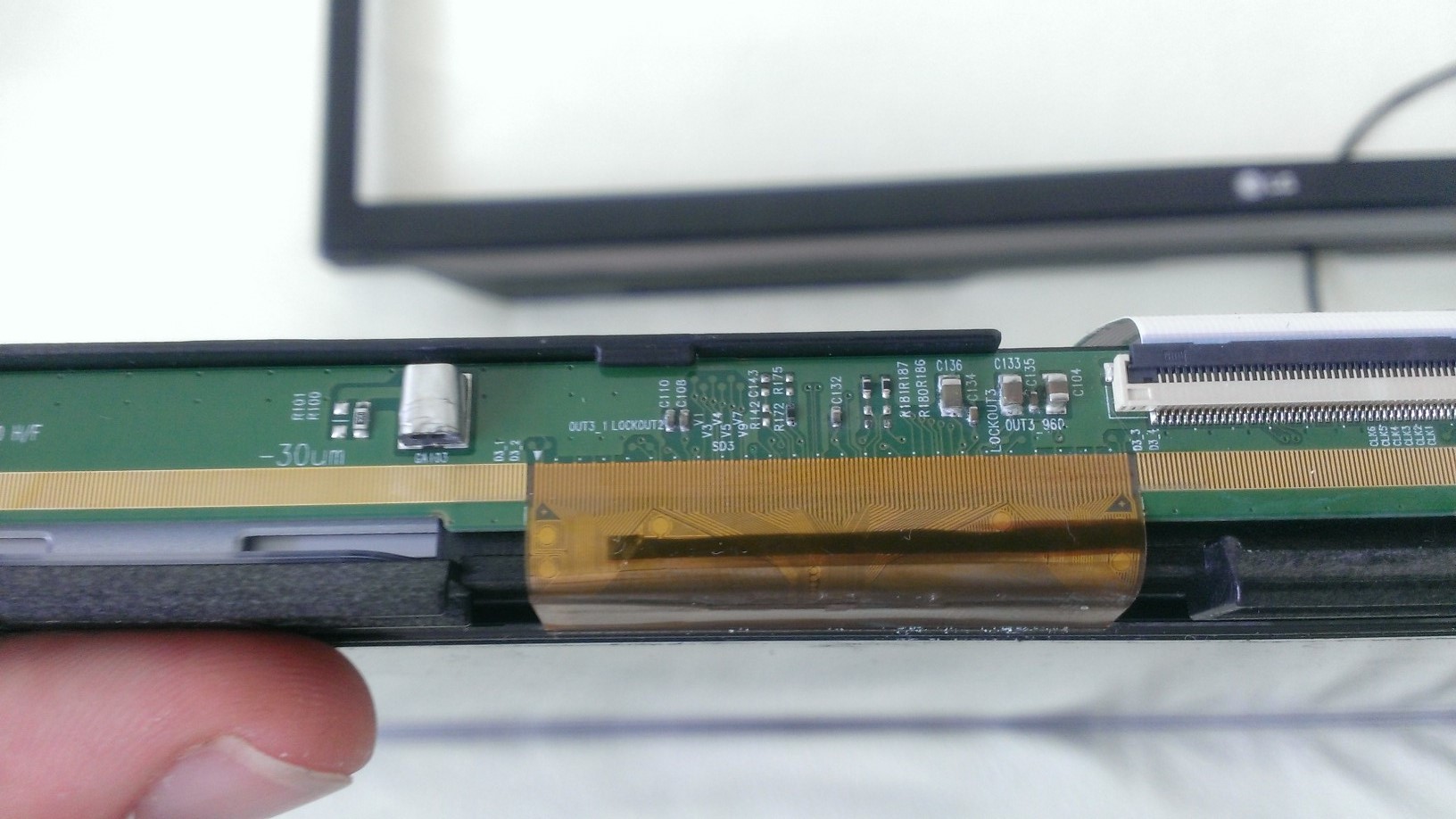

Elementy na C136, C133 wygladaj inaczej niz C104. Dla mnie wygladaja na "do wymiany".

śfinkamorska · Answer

Jak dla mnie to majster klepka jest tu do zdecydowanej wymiany.

kinkazu · Answer

Dam rade, jest progres.

satgal · Answer

W elektronice trzeba się wyrażać dokładnie. Kropka i przecinek ma duże znaczenie. Czy kolega wyobrża sobie schemat matrycy gdzie jest kilka milionów tranzystorów i połączeń. Producent matryc nie podaje komponentów z jakich zmontował matrycę traktując to jako tajemnicę najbardziej strzeżoną a jedynie instrukcję w formie pdf dla producentów tv potrzebną do konstrukcji jego aby poprawnie działała. To co ma kolega zastrzeżenia do tych kondensatorów blokujących zasilanie to mogą tak wyglądać gdy były zamoczone ale najważniejsze aby nie zwierały a to można w prosty sposób zmierzyć.

See also:
31.03.2010 Yaesu FTH-7010SJ ustawienie parametrów

kinkazu · Answer

Dziekuje bardzo satgal za konkretna odpowiedz. Wlasnie pomierzylem rezystancje na kondensatorach z lewej i prawej S-PCB i maja takie same wartosci, czyli problem nie lezy w "brzydko" wygladajacych kondensatorach, a byc moze na plycie zasilajacej lub d-ic. Poszukam jeszcze.

satgal · Answer

Jak co to mam na części pobitą matrycę EUE. Może przydać się do pomiarów i porównań np tcon oraz napięć na listwie.

kinkazu · Answer

T-CONA i plyte PSU wymienilem, efekt ten sam. TV podwioze w niedziele do specjalisty i mam nadzieje , ze zdiagnozuje co jest nie tak. Dzieki wielkie satgal. Zapewne zglosze sie do Ciebie po pomoc.

kinkazu · Answer

Problem zostal rozwiazany po wymianie uszkodzonego kondensatora, jednego z tych na zdjeciu. Pozostal inny, zmieniajaca sie jasnosc w jednym z rogów matrycy. Na jasnym tle widac migniecie raz na 2 sekundy. Kolega specjalista powiedzial ze wina lezy w uszkodzonym D-IC i ze tego w domu nie naprawie. Dziekuje bardzo za pomoc Satgal. Pozdrawiam i do nastpenego razu
