    SensorCape to projekt płytki rozszerzeniowej z czujnikami, dedykowanej dla platformy BeagleBone. Stosując taką płytkę można zbudować przykładowo stację pogodową, dokonując pomiaru temperatury, wilgotności czy ciśnienia. Można zbudować również platformę quadrocoptera, wykorzystując wbudowany czujnik MPU-9150 9-osiowy, posiadający wbudowany akcelerometr, żyroskop i magnetometr. Projekt płytki został opublikowany na licencji Open Source, więc jeżeli ktoś jest zainteresowany, można bez większych problemów zbudować taką płytkę samemu lub ją zmodyfikować, przyczyniając się jednocześnie do jej rozwoju. Na płytce jest też miejsce na czujnik natężenia światła, odbiornik podczerwieni i wyprowadzenia na diody sygnalizacyjne LED i przyciski. Twórcy stworzyli również stronę informacyjną, gdzie opisali możliwe do zastosowania czujniki i krótkim opisem. Płytka wykorzystuje minimalną ilość wyprowadzeń z platformy BeagleBone, dzięki czemu nie stanowi dużego obciążenia dla projektu wymagającego dużej ilości GPIO.

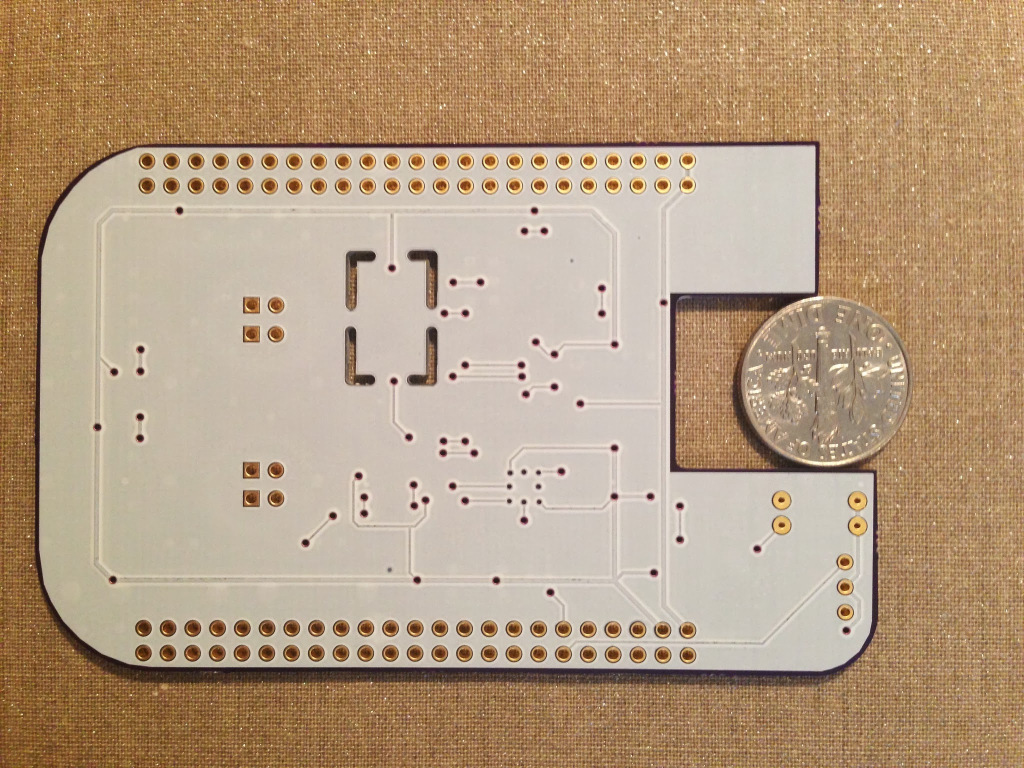

    Poniżej widok strony bottom płytki:
    Płyta rozszerzeniowa z czujnikami dla BeagleBone

    Powstała również alternatywna wersja projektu płytki PCB, w której elementy zostały tak ułożone, żeby zostało miejsce na dodatkowe elementy czy dodatkowe układy, dedykowane pod budowany projekt.
    Płyta rozszerzeniowa z czujnikami dla BeagleBone

    Zawartość płytki rozszerzeniowej:
    - MPU-9150
    3-osiowy żyroskop
    3-osiowy akcelerometr
    3-osiowy kompas
    - czujnik oświetlenia ISL29023
    - czujnik temperatury TMP006
    - czujnik wilgotności
    - czujnik ciśnienia BMP180
    - odbiornik podczerwieni 38 kHz TSOP38238
