Smoothieboard - sterownik CNC i nie tylko

emer2 30 Wrz 2013 23:00 5043 0
  • Smoothieboard - sterownik CNC i nie tylko

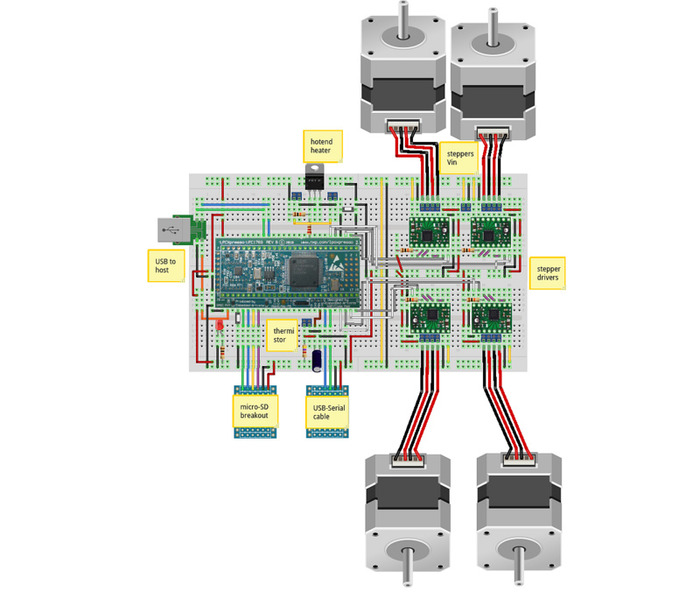

    Projekt został stworzony z myślą o maszynach CNC, drukarkach 3D, wycinarkach laserowych i podobnych maszynach wykorzystujących do sterowania G-code. To płyta bazowa ze sterownikami silników i dodatkowymi elementami, które w zależności od maszyny końcowej będą wykorzystywane. Projekt jest opublikowany na licencji Open Source, udostępniono kod programu, dzięki czemu można w prosty sposób skorzystać z gotowego oprogramowania, niekoniecznie wykorzystując przedstawioną platformę. Poniżej zdjęcie prototypu wykonanego na płytce stykowej:

    Smoothieboard - sterownik CNC i nie tylko

    Sercem platformy jest mikrokontroler LPC1768 Cortex-M3. Dzięki zastosowaniu mikrokontrolera 32-bitowego ARM, można dużo dokładniej sterować i planować ruchy poszczególnych elementów budowanej maszyny, niż przy zastosowaniu mikrokontrolerów 8-bitowych. Zarówno programowanie jak i sterowanie odbywa się poprzez interfejs USB. Dzięki czemu nie jest potrzebny już jest programator. W porównaniu do innych sterowników przykładowo drukarek 3D, Smothieboard ma zintegrowane sterowniki silników krokowych z polami miedzi służącymi do odprowadzenia ciepła, ma cyfrowo sterowany prąd dla silników, już nie trzeba używać tradycyjnych potencjometrów, wystarczy zmienić wartości zmiennych w pliku konfiguracyjnym. Dostępne jest też złącze microSD. Na karcie pamięci można umieścić zarówno pliki konfiguracyjne jak i G-code. Dodatkowo oprogramowanie zostało podzielone na moduły, przez co jest czytelne i w zależności od budowanej maszyny stosuje się poszczególne moduły. Platforma jest kompatybilna z dostępnym, otwartym oprogramowaniem sterującym dla drukarek REPRAP, więc nie powinno być problemów ze sterowaniem maszyny z poziomu już istniejących programów. Od początku twórcy zbudowali już ponad 200 takich sterowników, które są testowane przez wielu ludzi, dzięki czemu soft jest coraz bardziej dopracowany, a na samej platformie wyłapane błędy projektowe. Dostępna jest również bogata dokumentacja dla programistów i osób, które chcą stosować i rozwijać projekt. Na platformie znajduje się 5 sterowników silników o oznaczeniu A4982 24V 2A, z cyfrowo regulowanym prądem i możliwością podziału kroków, ale mogą być stosowane 3 czy 4.

    Poniżej link do strony źródłowej:
    Strona źródłowa
