Elektrozawór hydrauliczny - elektrozawór proporcjonaln płynna regulacja otwarcia

dob12 14 Oct 2013 16:19 7932 4
  • #1
    dob12
    Level 21  
    Witam
    Nie bardzo wiem czy w dobrym dziale to zamieszczam ,ale nie znalazłem działu poświęconego zagadnieniu hydrauliki przemysłowej.

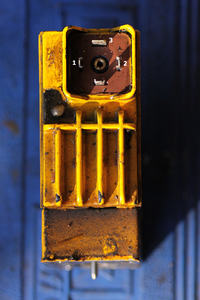

    Na załączonych fotkach przedstawiam elektrozawór hydrauliczny(samą głowice z elektromagnesem)elektrozawór pochodzi od piaskarki (ECON) ,regulacji prędkości hydromotoru rozrzutnika piasku,soli.
    Jak wykonać sterowanie takiego zaworu?
    Do zaworu doprowadzone są trzy przewody :
    środkowy (3)to masa,pozostałe dwa (1i2)to prawdopodobnie napięcia .

    W kokpicie na centralce jest przełącznik (8-śmio zakresowy)którym to zmienia się prędkość tego rozrzutnika.
    Niestety nie posiadam tel centralki sterującej i nie jestem w stanie pomierzyć wychodzących napięć.



    w jaki sposób można zrobić regulację otwarcia zaworu?
    Mile widziane jakieś schematy

    Z tego co zdążyłem się zorientować to jest to elektrozawór proporcjonalny sterowany napięciowo .
    Pozdrawiam

    Elektrozawór hydrauliczny - elektrozawór proporcjonaln płynna regulacja otwarcia Elektrozawór hydrauliczny - elektrozawór proporcjonaln płynna regulacja otwarcia Elektrozawór hydrauliczny - elektrozawór proporcjonaln płynna regulacja otwarcia
  • Helpful post
    #2
    pawelradomsko
    Automation specialist
    Witam!
    Nie jestem w stu procentach pewien jak dla hydrauliki, ale w pneumatyce wykorzystuje się sterowniki PWM. Na wszelki wypadek sprawdź czy nie powiedzie się regulacja ze zwykłego regulatora napięcia z zakresem od 11 do 32 V (patrz zdjęcie) na czymś typu LM317.
    Jeżeli to się nie powiedzie to kup jakiś sterownik z PWM - i ten prawdopodobnie rozwiąże problem.
    Pozdrawiam.
  • #3
    dob12
    Level 21  
    Dzięki za odpowiedź.
    Udało mi się znaleźć schemat blokowy podłączenia zaworu ,I pewnie bez PWM`a sie nie obejdzie.
    Elektrozawór hydrauliczny - elektrozawór proporcjonaln płynna regulacja otwarcia

    Udało mi się dziś w robocie dorwać taką ciężarówkę z tym zaworem i elektroniką i dokonałem pomiaru.
    Tak jak widać na schemacie podczas pracy zaworu po miedzy pinami masa i 1 jest napięcie27 V (jest to napięcie instalacji samochodu) i ono się nie zmienia podczas przekręcania przełącznikiem zmiany prędkości.
    Po miedzy pinami masa i 2 (oznaczonym na schemacie jako sygnał)napięcie sterowania zmienia się od 6,3 V do 9,7 V.
    Przy pełnym otwarciu zaworu jest 6,3 V a przy najwolniejszych obrotach 9,7 V.
    Pomiaru dokonałem multimetrem cyfrowym ,wiec nie wiem czy jest to sygnał prostokątny (PWM )czy zwykłe napięcie.

    Myślę że oznaczenie na zaworze 11-32 V to jego bezpieczny zakres pracy z takimi napięciami.
    Czy podanie sygnału z sterownika PWM na masę i pin 2 przy równoczesnym zasileniu zaworu stałym napięciem np.12 V jest bezpieczne i nie uszkodzi zaworu?
  • #4
    User removed account
    User removed account  
  • #5
    kowi_0007
    Level 11  
    Ten zawór steruje sie napieciowo (25%-50%-75%), nie potrzebujesz regulatora pwm, wystarczy potencjometr. Jesli potrzebujesz wiecej informacji napisz na pw.
