Miniaturowa frezarka CNC

Klopsik 25 Paź 2013 09:31 39540 31
  • Miniaturowa frezarka CNC


    Witam!

    Pomysł zrodził się podczas wypadu ze znajomymi, kiedy to kumpel zaczął się spierać, że silnik w CD/DVD-ROMie nie jest silnikiem krokowym i nie można go sterować precyzyjnie. Był to nijako impuls do działania.


    Sercem frezarki jest GRBL 0.9 i Arduino Uno (którego jestem wielkim fanem). W stosunku do wersji 0.8 programu nastąpiło wiele zmian i to pozytywnych. Tutaj zaznaczam, iż początkowo wzorowałem się na biurkowej grawerce laserowej ze strony Instructables.

    http://www.instructables.com/id/Pocket-laser-engraver/?ALLSTEPS


    Materiał był bardzo pomocny przy ustawieniu poprawnie GRBL dla silników z napędu DVD, dla których mimo usilnych prób nie znalazłem ani jednego datasheet'u. Kolejnym bardzo przydatnym źródłem była "Teoria napędów krokowych" autorstwa Witolda Obera.
    Po zapoznaniu się bliżej z teorią silników krokowych i metod ich sterowania oraz pracy mikrokrokowej nastąpił czas na budowę.

    Jako pierwszy wykonany został stelaż drewniany. Nic nadzwyczajnego ani wymagającego wyjątkowych zdolności manualnych. Moją przewagą jest natomiast posiadania sąsiada stolarza, który udostępnił mi maszyny na czas obróbki, dzięki czemu konstrukcja jest naprawdę prosta. Całość sklejona Vicolem i skręcona, następnie pomalowana politurą.

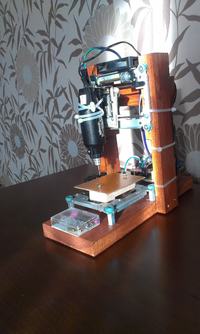

    Miniaturowa frezarka CNC

    Z kolejnym elementem było już pod górkę. Drewniany dystans dla stołu osi X. Tutaj wózek umieszczony na DVD jest nieregularny i trudno wypoziomować deskę, aby leżał równolegle do podłoża, ale kilku godzinach i paru spartaczonych deskach i to się udało.

    Miniaturowa frezarka CNC

    Oś X przykręcona jest do podłoża za pomocą tuleji dystansowych z Castoramy i wkrętów do drewna, amortyzacja drgań na gumkach z napędu DVD (znacznie ciszej, a ciągle stabilnie).

    Oś Y przykręcona bezpośrednio do drewna, amortyzowana tak samo jak X.

    Sterowniki Easy Driver posiadałem i używałem do sterowania serw, tak więc koszty drastycznie spadły. Po zmontowaniu udowodniłem znajomemu, że "da się" i byłem z siebie bardzo zadowolony. :)

    Miniaturowa frezarka CNC

    Laser... Nie chciałem, szkodliwy dla oczu i małej mocy, absorbuje tylko ciemne materiały, problematyczny (ESD itd).

    Już miałem odłożyć projekt do piwnicy, gdy nagle zobaczyłem katalog dziewczyny w którym była... "Frezarka do paznokci"

    "Tego jeszcze nie grali!" Tak pomyślałem i zamówiłem na allegro najtańszą 12V frezareczkę z obrotami (wg producenta i bez obciążenia) 12 000obr/m, oraz dokupiłem jedną sztukę Easy Driver 4.4.

    Od tej pory musiałem radzić sobie sam. Oś Z wykonałem z napędu FDD, ale jako, że nie posiadam absolutnie żadnych narzędzi do cięcia blachy został mi brzeszczot i... za ojczyznę!

    Miniaturowa frezarka CNC

    Nie wyszło to pięknie, ale sprawdza się. Problemem natomiast bardziej okazał się montaż do osi Y (tak samo jak przy drewnianym dystansie - nieregularny kształt i wysokość). Tutaj z ratunkiem przyszła uniwersalna płytka PCB przykręcona i wypoziomowana dla Y, a na nią przykręcona oś Z. Sztywność konstrukcji jest zadowalająca (ale na pewno nie powalająca).

    Frezarka okazała się idealna wymiarowo, jednak był mały problem z jej montażem. Ostatecznie są to opaski zaciskowe, wbrew pozorom trzymające bardzo dobrze.

    Osobiście do wysyłania G-codów używam programu "Universal Gcode Sender" ze względu na szybkość reakcji, której mimo usilnych prób nie uzyskałem w "Grbl Controller"

    PCB mojego autorstwa dopasowana do posiadanego drewnianego stelażu. Zasadniczo nic na niej nie ma, ale oszczędziło to masę kabli. ;)

    Miniaturowa frezarka CNC

    Miniaturowa frezarka CNC

    Uff... Trochę się rozpisałem, na zakończenie chcę serdecznie podziękować osobie o nicku "dondu" za wytłumaczenie i pomoc przy doborze przekaźnika.

    Materiały pomocne przy budowie:

    "Teoria silników krokowych" Witold Ober
    "Pocket laser engraver" Instructables
    "Wikipedia"

    Pole robocze:
    X-38mm
    Y-38mm
    Z-25mm

    Co mogę tym frezować?
    Frezować mało co, piankę i miękkie materiały ponieważ:
    a) frezarka jest słaba jak mucha,
    b) konstrukcja suwnicy DVD-ROM'u też do zbyt sztywnych nie należy.

    Miniaturowa frezarka CNC

    Miniaturowa frezarka CNC

    Miniaturowa frezarka CNC

    Za to wiercić bez problemu można w PCB! (Oczywiście z posuwem ustawionym na absolutne minimum i ostrym wiertłem), zdjęcie przedstawia zwymiarowaną płytkę PCB. Jednak słaba metoda, bo prędkość tej operacji jest okropnie niska.

    Miniaturowa frezarka CNC

    Koszty:
    W moim wypadku ok 100zł - 1x Easy Driver + frezarka
    Ogólne, zawierające najważniejsze/najdroższe elementy (ceny allegro):

    2x DVD-ROM - uszkodzone kilka zł
    1x FDD - 4zł
    3x Easy Driver 4.4 - ok. 180zł
    1x Arduino - ok. 100zł, kopia - ok. 50zł
    Frezarka - 16zł

    Na zakończenie chcę zwrócić uwagę na jedną sprawę. Jedynym wolnym zasilaczem 12V, który miałem w domu był 3A zasilacz impulsowy. Jeśli ktoś chce zbudować/buduje prototyp, niech pamięta, aby NIGDY nie podłączać zasilacza większego niż 1A bezpośrednio w V-in Arduino. Producent co prawda napisał tylko "7-12V", jednak zabezpieczeniem Arduino jest dioda 1N4007, której maksymalny prąd (wg noty katalogowej) wynosi 1A. Tak samo należy uważać, aby częstotliwości silników krokowych nie pokrywały się z częstotliwością frezarki.

    Większość pomyśli "Po co to?!", "3,8cm x 3,8cm ?!"
    Odp.: Poszerzyłem swoją wiedzę o teorię, praktykę, sterowanie numeryczne, nowe wzory. Chciałem zbudować coś, czego jeszcze nie widziałem i być pierwszym. :)
    Kto wie?... Może konstrukcji w przyszłości użyją w salonach piękności do precyzyjnego frezowania wzorków na paznokciach? Buhaha! :D

    To tyle. Pewno nikomu nie chciało się czytać całości. :P

    Sugestie/krytyka mile widziane. :)
