szukam opisu poszczegolnych kabli
posiadm tacho pro 2008 kable sa oznaczone numerami
ale nie wiem ktory kabel do jakiego autka
moze ktos ma opis tych kabli
bede wdzieczny za kazda pomoc
niestety nie moge otworzyc tego pliku
adobe wyswietla komunikat ze plik jest uszkodzony
ja mam cos takiego ale na kablach sa tylko numery
a w opisie nie ma ktory zastosowac do konkretnego modelu[/spoiler]
Mam to samo co Ty w domu, ale od tego mam płytę i to co sam w sieci znalazłem.
Spróbuje Ci jakoś pomóc i poszukam w sieci skąd pobrać opis zastosowań albo to co ja mam jakoś Ci prześle. Ciężkie trochę to bo waży z 400MB.
Pozdrawiam
EDIT: http://pdf.auto-tool-shop.net/tachopro Tam masz do ściągnięcia pdf-y do różnych modeli. Dokładnie to co mam na płycie.
Ale z tego co widzę to Ty też to masz. Więc resztę musisz sam wydedukować w praktyce. Dodam że nie jeden licznik popsujesz i od razu kup sobie pudełko różnej maści żaróweczek do podświetlania liczników bo lubią padać przy grzebaniu. Podpowiem że do tego dobrze mieć zestaw rezonatorów kwarcowych (4, 8 i 16 MHz) oraz kilka zworek do lutowania na rezonatorach. Klip na 8 pinową pamięć SMD jest do przerobienia bo urywają się miejsca gdzie są lutowane kabelki (albo podstawić lepszy np. 3M). Poza tym przydatny jest zasilacz 12V gdybyś chciał coś w domciu pogrzebać.
Ogólnie jak na ryżowy klon to całkiem nieźle działa. Nie robi procków 9s12 i podobnych ale do tego można użyć carprog.
Liczniki samochodowe nie są zaprojektowane po to by je korygować. Dlatego też nie jest to prosta sprawa ale przy minimum chęci trochę się uproszcza. Najłatwiej robi się japońce, amerykany, niemieckie trochę gorzej. Francuzów nie robiłem bo w US ich nie ma...
Na początek proponuje jakieś liczniki nikomu niepotrzebne do eksperymentów. Wtedy można się dużo nauczyć i popróbować ich nie rozbierać do korekcji (rozbieranie licznika niejednokrotnie może doprowadzić do urwania iglicy w zależności od producenta). To w razie gdybyś zdecydował jednak nie sprzedawać urządzenia.
Pozdrawiam
Witam, wpadło mi takie urządzenie w ręce.
Jest dość mocno rozszabrowane. Mam adapter do 24C0X.
Potrzebuję zdjęcia adaptera do 93C z obu stron, aby sklecić coś na pająka i sprawdzić, czy to działa.
Pozdrawiam.

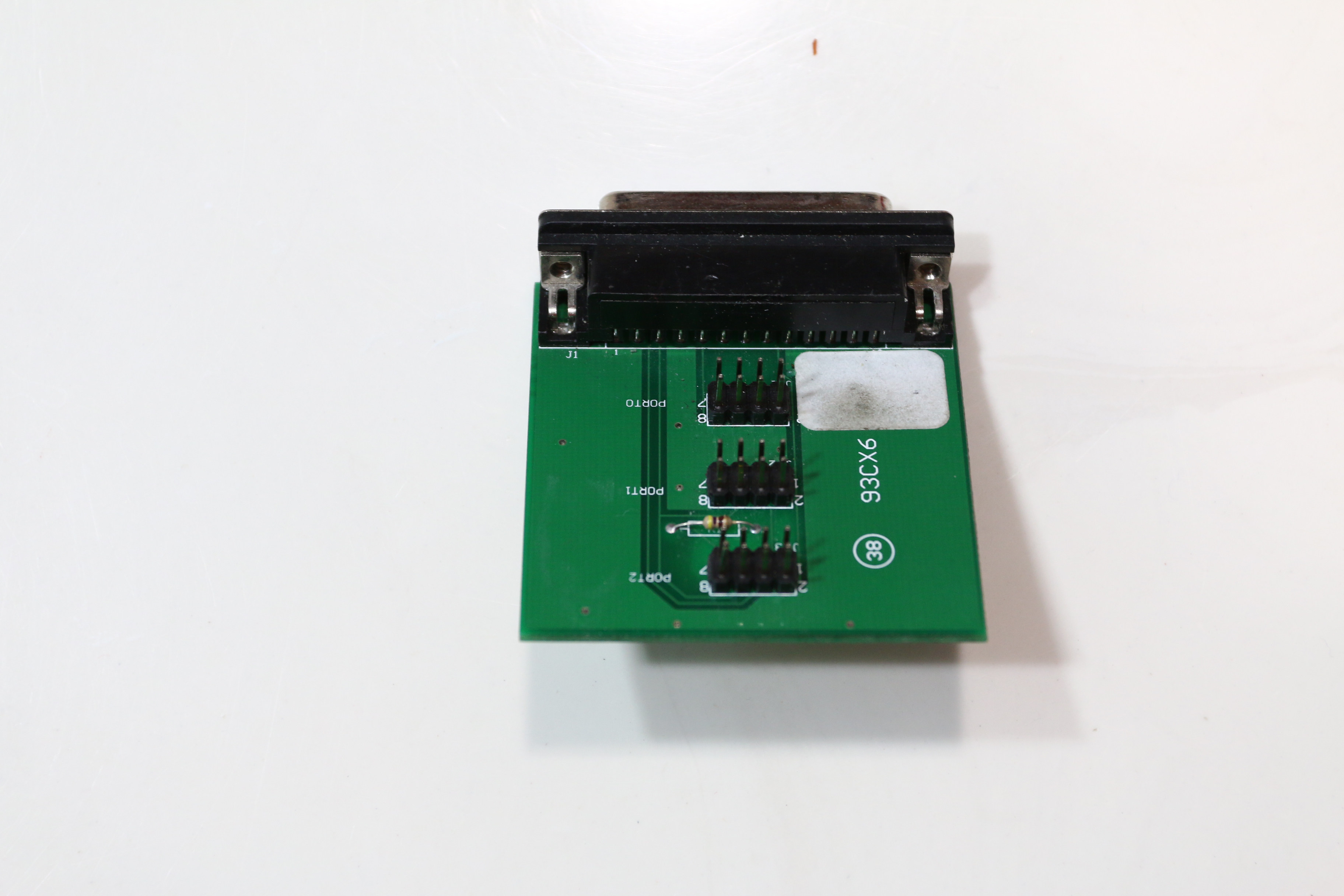

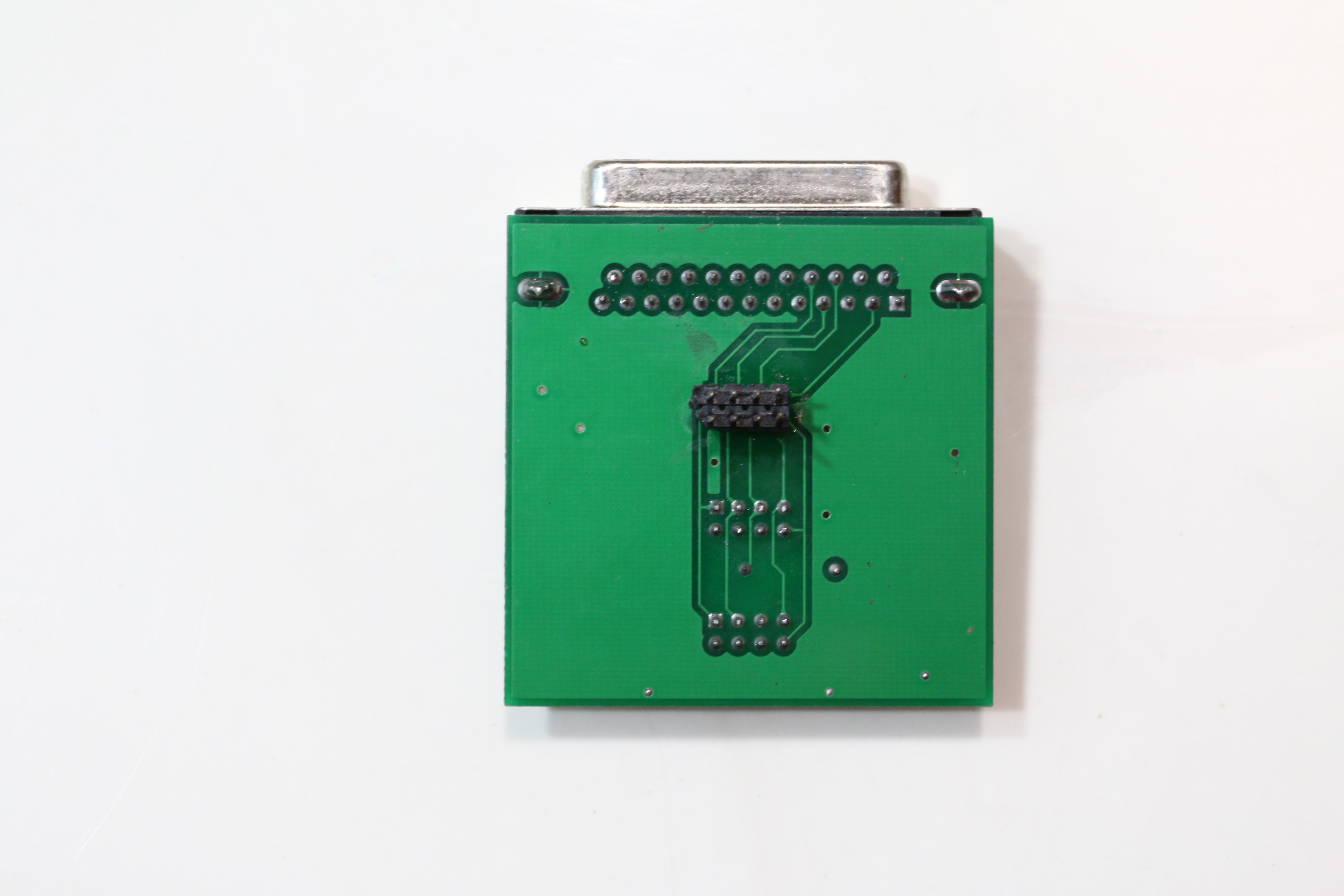

Jakbyś chciał w 20Mpix rozdzielczości to daj znać. Od spodu wlutowałem headerek do robienia układów DIP8 od strony druku (wtedy pin1 krokodylka jest pinem 8).
A w załączniku schemat tego adaptera.
Powodzenia
