Witam.

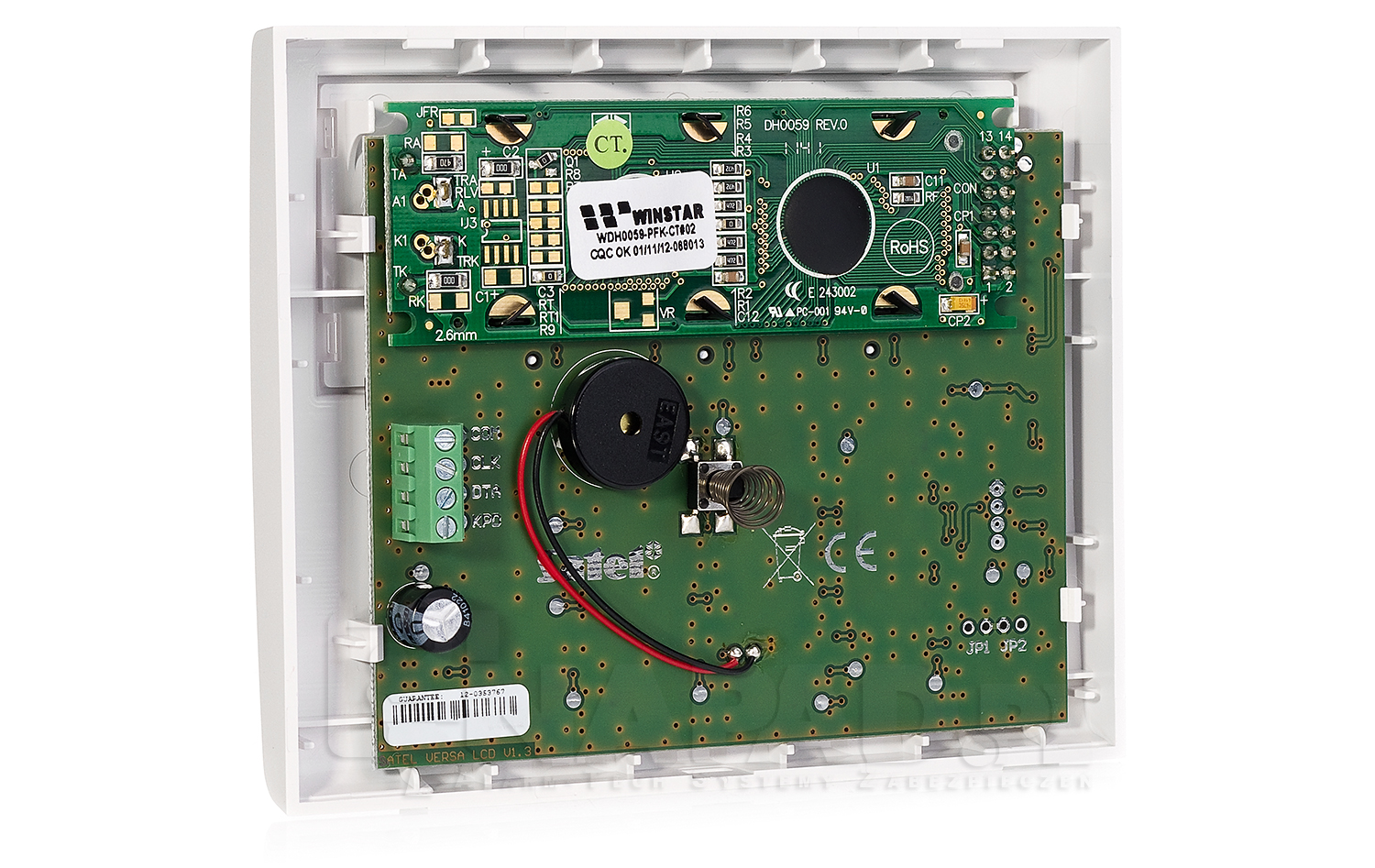

Wybudowałem dom. Mam wykonaną instalację pod alarm, w którym przewidziana jest centrala Satel Versa 5 (dwie strefy), cztery czujki (trzy na dole: wejście, salon i garaż, jedna na górze), sygnalizator zewnętrzny, dwa manipulatory LCD (góra i dół) i moduł GPRS-T2. Chcę sam spróbować to podłączyć, a jak nie dam rady to zlecę to jakiemuś instalatorowi. Nie mniej jednak chcąc samemu to podłączyć zaczerpnąłem trochę literatury i poczytałem to forum i mam parę pytań dotyczących instalacji. Jeżeli ktoś mógłby mnie naprowadzić lub wyprowadzić (z błędu
) to z góry dziękuję.
1. Znalazłem dwa schematy dotyczące podłączenia poszczególnych elementów systemu (zamieściłem je pod postem). Różnice w nich polegają na różnym podłączeniu czujek do wejść centrali. Na pierwszym schemacie (z lewej) podłączenie wykonane jest: pierwszy zacisk od lewej zasilanie (do AUX), drugi zacisk GND (do COM) trzeci zacisk TMP (do wejścia Z1), szósty zacisk (do COM). Natomiast na drugim schemacie wygląda to tak, że do wejścia Z1 w centrali idzie przewód podłączany w czujce do TMP (szósty zacisk od lewej w czujce). Czy jest to jakaś różnica, która wpływa na działanie całego systemu?
2. Na pierwszym schemacie wejście Z5 zostało wykorzystane na obwód sabotażowy obudowy, sygnalizatora i manipulatora, a na drugim obwód sabotażowy został podłączony do TMP (wejście typu NC do podłączenia obwodu sabotażowego, które jak wyczytałem traktowane jest przez
centralę jako dodatkowe wejście w systemie). Jak to podłączyć? Tak jak na schemacie pierwszym (ten z lewej) czy jak na drugim? Oczywiście tego rezystora 2,2 KOhm tam nie będzie.
Oki, te dwa pytania nurtują mnie najbardziej, dlatego też byłbym wdzięczny za odpowiedzi na nie. Pozdrawiam.
