[ATMEGA 32][C] - Pomiar napięcia zmiennego - przygotowanie toru pomiarowego

n0rciu 20 Lis 2013 13:23 3132 8
REKLAMA
  • #1 12972907
    n0rciu
    Poziom 9  
    Witam,

    Realizuje projekt ukaldu do pomiaru napiecia 50 Hz zmiennego z przetornika LEM ktory daje na wyjsciu +-10 V. Aby podać go na przetwornik AC mikrokontrolera musze obnizyc amplitude 4-krotnie i dodac skladowa stala 2,5V. Zrobilem taki uklad, w symulacjach dziala ale w rzeczywsitym ukladzie po wliczeniu rezystancji wejscia i wyjscia chyba sie nie sprawdzi.

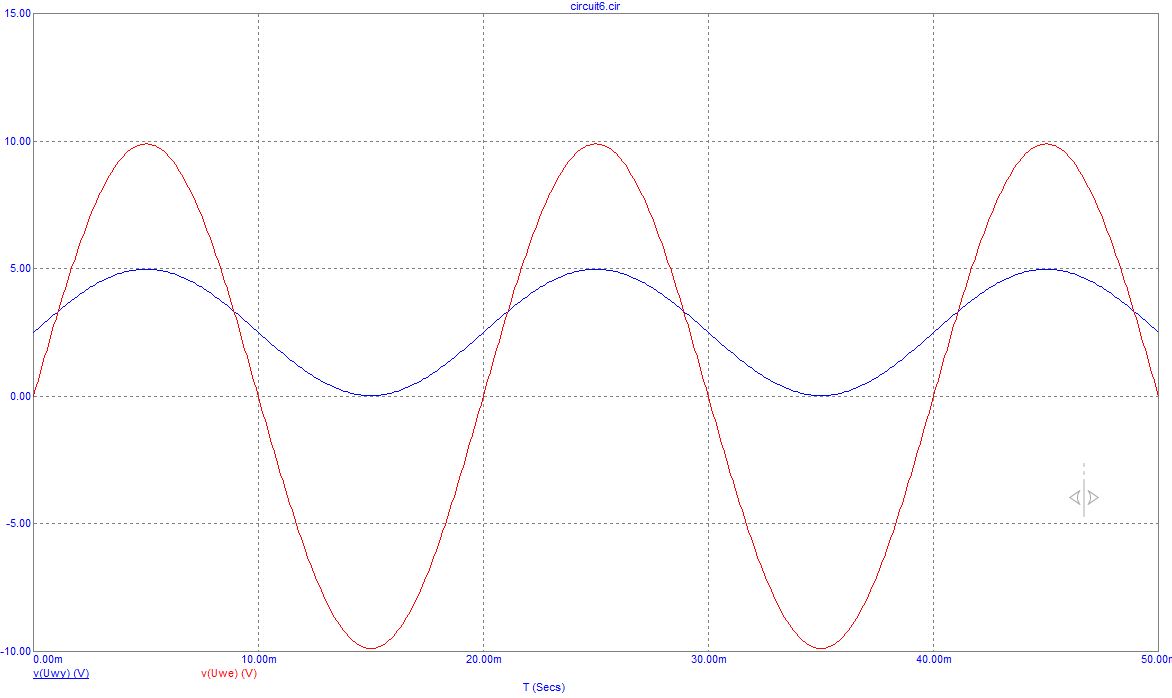

    [ATMEGA 32][C] - Pomiar napięcia zmiennego - przygotowanie toru pomiarowego [ATMEGA 32][C] - Pomiar napięcia zmiennego - przygotowanie toru pomiarowego

    Nie wiem jak podobny uklad zrobic na op-ampach, czy ktos z was moglby mnie nakierowac ?
  • REKLAMA
  • #2 12972917
    excray
    Poziom 41  
    A tak z ciekawości - czy rzeczywiście potrzebujesz mierzyć przebieg w kształcie sinusoidalny? Nie lepiej Ci to wyprostować, wyfiltrować i dopiero podać na ADC?
    A co do schematu to czy w realnym rozwiązaniu też zastosowałeś baterię 2,5V do podniesienia o składową stałą? :-)
  • REKLAMA
  • #3 12972924
    n0rciu
    Poziom 9  
    Tak ma to byc dla przebiegu o kształcie sinusoidy, chcialbym to pdoac na ADC, sprobkowac i z sygnaly dyskretnego obliczyc z definicji wartosc skuteczna napiecia.

    Nie to nie bateria, lecz stabilizowane napiecie z przetwornicy DC-DC o wartosci 5V.
  • REKLAMA
  • #4 12972943
    excray
    Poziom 41  
    Wartość skuteczną sobie możesz wyliczyć przecież z wartości maksymalnej. A co do schematu to moim zdaniem on jest zły. Będziesz miał rzeczywiście coś koło 2,5V pod warunkiem że rezystancja LEM jest pomijalnie mała ale sygnał z LEM zostanie stłumiony słabiej niż Ci się wydaje i będzie przekraczać granice 0 i 5V. Radziłbym Ci nie wciągać w ten dzielnik LEM i odizolować się od części stałoprądowej jakimś dużym kondensatorem wpiętym szeregowo z R1. Oczywiście musisz też wtedy przeliczyć wartości R2 i R3.
  • REKLAMA
  • #5 12972993
    Konto nie istnieje
    Konto nie istnieje  
  • #6 12973039
    excray
    Poziom 41  
    Co do wyliczeń to rzeczywiście kolega ma rację. Co do kondensatora to oczywiście że wzmacniacz operacyjny jest lepszy ale nie chciałem robić rewolucji w schemacie. Ma to jak najbardziej rację bytu tylko trzeba o rząd czy dwa rzędy wielkości zwiększyć wartości rezystorów z dzielnika i wpływ impedancji będzie pomijalny.
  • #7 12973068
    n0rciu
    Poziom 9  
    Dobrze rozumiem, że wzmacniacz np odwracający pierwszy dać "po" dzielniku napięcia a drugi jako sumator i dodać składową stałą ?

    Jaki typ wzmacniacza najbardziej by się nadawał do tego układu i częstotliwości ?

    Lem uzyty w ukladzie: http://www.lem.com/docs/products/cv%203-500%20e.pdf
  • #8 12973069
    Konto nie istnieje
    Konto nie istnieje  
  • #9 12973557
    n0rciu
    Poziom 9  

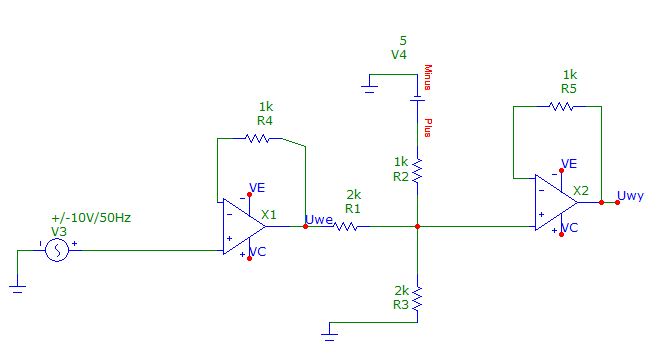

    Wykombinowalem cos takiego, co o tym Panowie powiecie ?

    [ATMEGA 32][C] - Pomiar napięcia zmiennego - przygotowanie toru pomiarowego
