Moj strobol sterowany dzwiekiem

jurnymario 21 Mar 2005 22:43 2448 8
REKLAMA

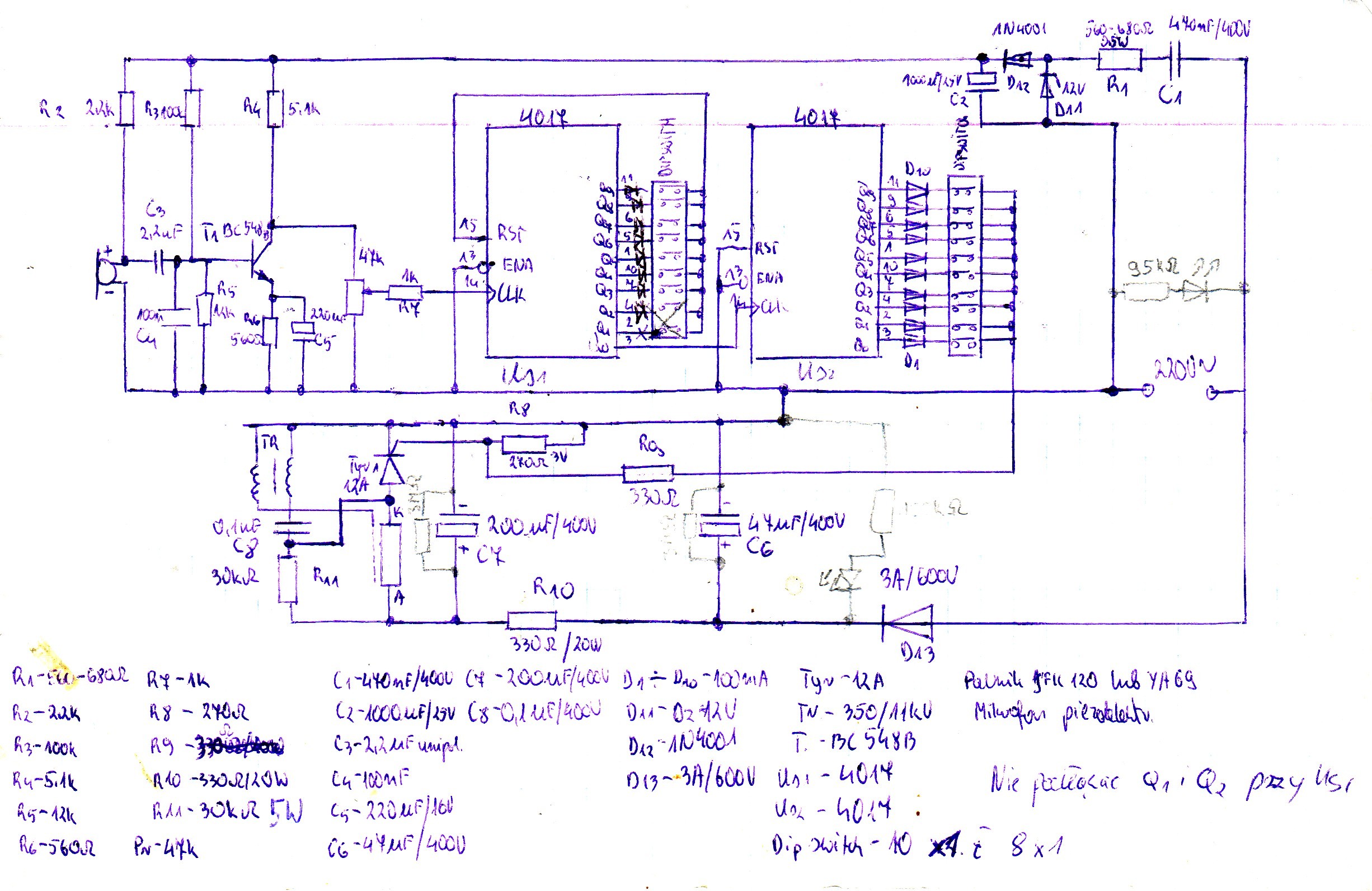

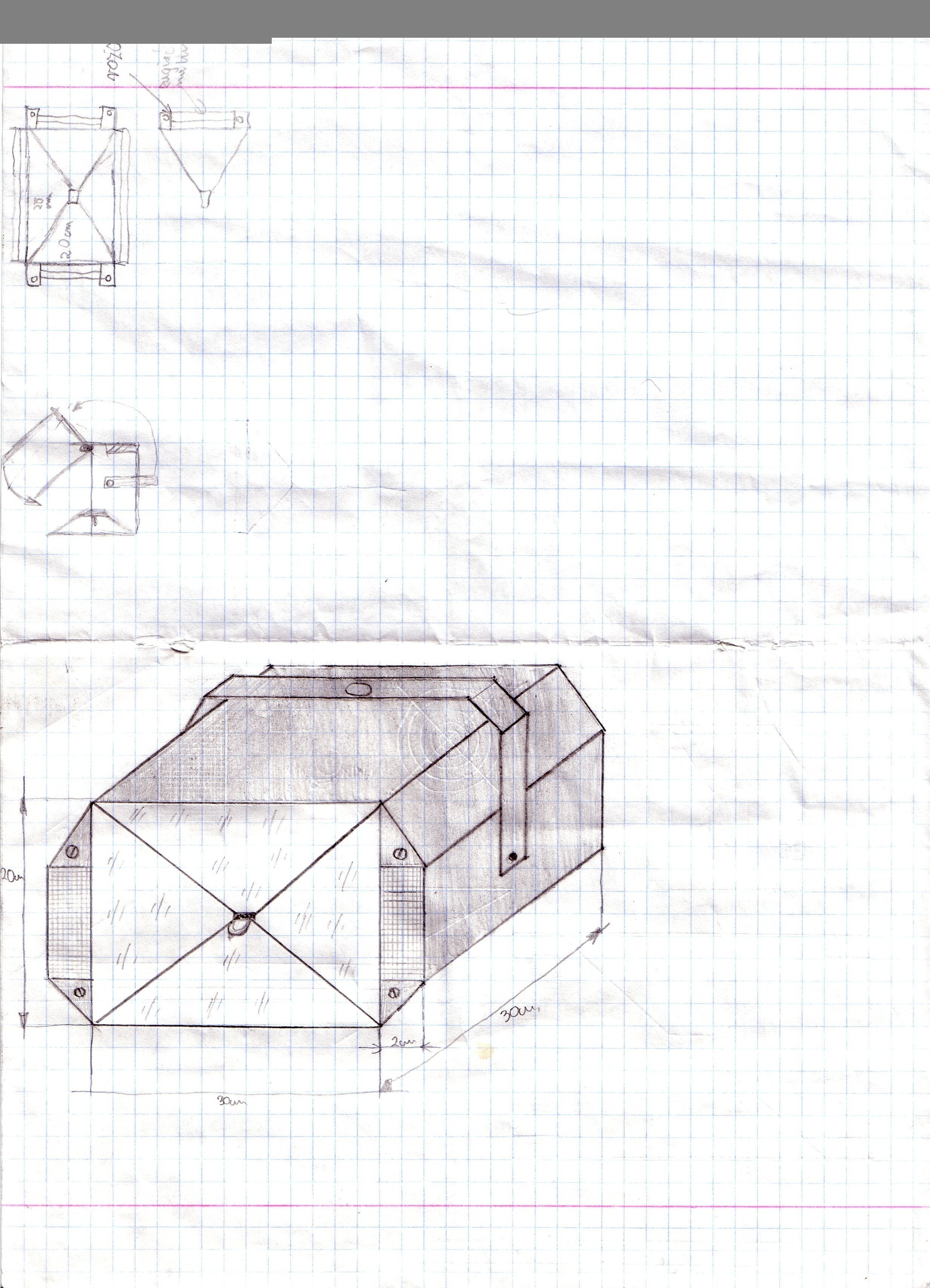

  • Zalaczam tutaj schematy stroboskopu mojego pomyslu, a raczej polaczenia dwoch roznych schematow. Mysle ze obrazki wystarcza nawet niewprawnemu elektronikowi zlozyc strobola. Zaznaczam jednak ze pracujecie tutaj z napieciami sieci i wyzszymi od niej ,dlatego ostrzegam .Szczegolnie zwroccie uwage na kondensatory , najlepiej zmostkowac je rezystorem ,zabezpieczy to was przed wstrzasem gdy stobol bedzie niuzywanya zachce sie wam pogrzebac w nim:), ponadto zalaczam skany obudow mojego pomyslu Moze sie komus spodoba . Jesli bedzie mial ktos jakies pytania chetnie w miare mozliwosci odpowiem.Pozdrowinka i udanej zabawy a zaznaczam ze efekty sa takie jak na dyskotekach szczegolnie jesli duzy kondensator sie da:)

    Fajne? Ranking DIY
    O autorze
    jurnymario
    Poziom 12  
    Offline
    jurnymario napisał 82 postów o ocenie 7. Jest z nami od 2003 roku.
  • REKLAMA
  • REKLAMA
  • REKLAMA
  • #5 1338600
    Popak
    Moderator na urlopie...
    Widze że co niektóre części będa sie grzać jak np R1. :) I napięcie nisko napięciowe nie jest od separowane od wysokiego optotriakiem jak triak strzeli i przebicie będzie to wszystko idzie z dymem :)

    Pozdarwiam
  • #6 1356192
    piorek9
    Poziom 12  
    no bedzie trzeba dać jakiś radiator albo wentylator z pc-ta
  • #7 1374060
    jurnymario
    Poziom 12  
    Sorki moja wina R1 faktycznie sie grzal i zrobione to bylo w ten sposob ze złożony bylł pakiet 4 dużych ceramicznych rezystorow mocy takich jakie mozna bylo spotkac w starych tv i problem grzania zniknal :) ponadto slyszalem o montowaniu srodka od żelazka jako rezystora R1 choć sam nie próbowałem i nie wim czy to działa. Druga sprawa to sprawa przebicia triaka , mialem taki wypadek i nie ma sie co martwic ze bedzie wszystko pod napieciem sieci bo i tak jest , zauważcie ze zasilacz jest beztransformatorowy zbudowany na diodze zenera wiec dlatego jak pamietam uczulałem sczegolnie na kondensatory o duzej pojemnosci i ogólna ostrożność zwiazana z budowa takich zabawek .Jak cos to piszcie w miare mozliwosci odpowiem .
  • REKLAMA
  • #8 1375347
    Popak
    Moderator na urlopie...
    jurnymario napisał:
    Sorki moja wina R1 faktycznie się grzal i zrobione to bylo w ten sposob ze złożony bylł pakiet 4 dużych ceramicznych rezystorow mocy takich jakie mozna bylo spotkac w starych tv i problem grzania zniknal :) ponadto slyszalem o montowaniu srodka od żelazka jako rezystora R1 choć sam nie próbowałem i nie wim czy to działa. Druga sprawa to sprawa przebicia triaka , mialem taki wypadek i nie ma się co martwic ze bedzie wszystko pod napieciem sieci bo i tak jest , zauważcie ze zasilacz jest beztransformatorowy zbudowany na diodze zenera wiec dlatego jak pamietam uczulałem sczegolnie na kondensatory o duzej pojemnosci i ogólna ostrożność zwiazana z budowa takich zabawek .Jak cos to piszcie w miare mozliwosci odpowiem .


    Nie chodziło mi o przebicie i wywalenie bezpieczników Tylko jak będzie Przebicie to może pujść cała elektronika!!! i jestes w plecy pare zł. Ja na twoim miejscu dał bym optotriak (to nie majątek 3.50zł) i było by bezpiecznie i nie musiał bym dawać w razie czego pare złotych więcej :)

    Pozdrawiam
  • #9 1394263
    jurnymario
    Poziom 12  
    tak na prawde to sie nie martwilem tym ze pojdzie elektronika bo w zasadzie sa tam tylko 2 liczniki 4017 o ile pamietam:) a one drogie nie sa
    pozatym u mnie dzialalo przez rok i nic sie nie stalo wiec nie przejmowalem sie tym za bardzo chodz faktycznie ktos zapobiegawczy moze oddzielic czesc wysoko-napieciowa od nisko-napieciowej wstawic trafo do zasilacza i gotowe ale dzialal tyle czasu wiec sie nie martwilem a pozniej go sprzedalem i to juz nie maoja sprawa:) pozdrowionka:)
