Antena dipolowa na pasmo 2m - jakie wymiary?

08 Gru 2013 14:03 7968 13
  • Poziom 16  
    Witam,

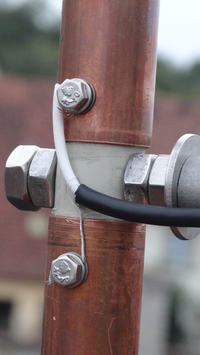

    zrobiłem sobie antenę na pasmo 2m do skanera częstotliwości. Wykonałem ją z miedzianych rurek o szerokości 1cala i długości 48cm. Połączyłem je przy pomocy rurki PVC pozostawiając odstęp 2cm. Zdjęcie antenki załączam poniżej.

    Antena niejako spełnia swoje zadanie, ale często nie odbiera na jednej z częstotliwości (nie wiem od czego to zależy - czasami słychać z szumami a czasami wcale. Mam zapisane dwie częstotliwości:

    168.750Mhz i 148.9625Mhz

    Na pierwszej słychać zawsze czysto, wyraźnie, bez żadnych szumów. Na drugiej tak jak pisałem wcześniej - trzaski albo wcale. Odległość między mną a obydwoma nadajnikami to około 18,88km w linii prostej (wg. Google Maps). Jakie wymiary powinna mieć antena żeby lepiej odbierać na tej drugiej częstotliwości? Lepsza będzie taka jak moja, typu "J" czy inna?

    Antena dipolowa na pasmo 2m - jakie wymiary? Antena dipolowa na pasmo 2m - jakie wymiary?
  • Poziom 35  
    Xamil napisał:
    ....rurek o szerokości 1cala....
    Szerokości czy średnicy, to raczej nie to samo.
    Xamil napisał:
    ....Mam zapisane dwie częstotliwości:
    168.750Mhz i 148.9625Mhz.....
    Tak po mojemu to jest 20 MHz różnicy.
    Xamil napisał:
    ....Na pierwszej słychać zawsze czysto, wyraźnie, bez żadnych szumów. Na drugiej tak jak pisałem wcześniej - trzaski albo wcale....
    Przy tak dużej odległości pomiędzy odbieranymi częstotliwościami będzie to normalnym zjawiskiem. Musiał byś mieć antenkę wstrojoną gdzieś tak po środku. Lub też przestrajaną antenę pętlową.
  • Poziom 17  
    Poza tym wiele też zależy od usytuowania stacji nadających. To, że są mniej więcej w tej samej odległości nie znaczy, że sygnał z nich docierający jest taki sam. Może są na innych wysokościach, może moc nadajnika jest inna, może są jakieś przeszkody po drodze a może jeszcze zupełnie co innego. A jak jest z kierunkiem stacji nadających, zupełnie inne?
  • Poziom 31  
    Częstotliwość podana jak druga, jest źle zapisana. Co niby na tym nadaje :D
  • Użytkownik usunął konto  
  • Poziom 31  
    Kolega Xamil chce słuchać Straży Pożarnej i Pogotowia z Przasnysza? :D
  • Poziom 12  
    Trochę się nie znam, ale jako że to temat w 'radiotechnika początkujący' - czy tego typu antena (symetryczny dipol) powinna być podłączona bezpośrednio kablem koncentrycznym ?
  • Moderator
    matelot napisał:
    czy tego typu antena (symetryczny dipol) powinna być podłączona bezpośrednio kablem koncentrycznym ?



    Poczytaj coś na ten temat.

    Jest ok, ale trzeba obliczyć środkową częstotliwość w okolicy 150MHz i elementy przyciąć na wymiar. Nie będę przytaczał wzorów, które bez problemów dostępne są w sieci. Grubość rury, wystarczy na zapewnienie szerokości pasmowej anteny. Napisz jaki przewód zastosowałeś.
  • Poziom 27  
    matelot napisał:
    czy tego typu antena (symetryczny dipol) powinna być podłączona bezpośrednio kablem koncentrycznym ?


    Wyraz powinna trzeba by zastąpić wyrazem może.

    Może, ponieważ taka antena będzie pracowała i stroiła się poprawnie.
    Są jednak osoby, które nie wyobrażają sobie aby symetrycznego dipola tak zasilać i bezwzględnie stosują dodatkową symetryzację tzw. balun 1:1.
    Praktyka jednak pokazuje, że dodatkowe symetryzowanie symetrycznego dipola zanika wraz ze wzrostem częstotliwości.
    Na KF-ie prawie każdy daje balun, na UKF-ie już jedynie nieliczni, na UHF-ie chyba jedynie kilka osób.
    Balun ma za zadanie:
    -zapewnić przejście z niesymetrycznego przewodu na symetryczną antenę
    -dopasować impedancję anteny o innej wartości do 50 Ohm
    -ograniczyć poziom trzasków i zakłóceń dochodzących do odbiornika
    (szczególnie uciążliwe na KF-ie)
  • Poziom 16  
    Tomasz.W napisał:
    Xamil napisał:
    ....rurek o szerokości 1cala....
    Szerokości czy średnicy, to raczej nie to samo.


    Oczywiście chodziło mi o średnicę.

    Tomasz.W napisał:

    Xamil napisał:
    ....Mam zapisane dwie częstotliwości:
    168.750Mhz i 148.9625Mhz.....
    Tak po mojemu to jest 20 MHz różnicy.


    Na to wychodzi ;-)

    Tomasz.W napisał:

    Xamil napisał:
    ....Na pierwszej słychać zawsze czysto, wyraźnie, bez żadnych szumów. Na drugiej tak jak pisałem wcześniej - trzaski albo wcale....
    Przy tak dużej odległości pomiędzy odbieranymi częstotliwościami będzie to normalnym zjawiskiem. Musiał byś mieć antenkę wstrojoną gdzieś tak po środku. Lub też przestrajaną antenę pętlową.


    Ale mi zależy na tej drugiej częstotliwości. Ta, na której słyszę dobrze nie ma większego znaczenia.

    sq3hta napisał:
    Poza tym wiele też zależy od usytuowania stacji nadających. To, że są mniej więcej w tej samej odległości nie znaczy, że sygnał z nich docierający jest taki sam. Może są na innych wysokościach, może moc nadajnika jest inna, może są jakieś przeszkody po drodze a może jeszcze zupełnie co innego. A jak jest z kierunkiem stacji nadających, zupełnie inne?


    Wiem, że są oddalone od siebie max 300m i znajdują się an tej samej wysokości.

    telbod napisał:
    Częstotliwość podana jak druga, jest źle zapisana. Co niby na tym nadaje :D


    Jest jak najbardziej prawidłowa.

    telbod napisał:
    Kolega Xamil chce słuchać Straży Pożarnej i Pogotowia z Przasnysza? :D


    Nie, kolega się myli :)

    Olek II napisał:
    matelot napisał:
    czy tego typu antena (symetryczny dipol) powinna być podłączona bezpośrednio kablem koncentrycznym ?


    Poczytaj coś na ten temat.

    Jest ok, ale trzeba obliczyć środkową częstotliwość w okolicy 150MHz i elementy przyciąć na wymiar. Nie będę przytaczał wzorów, które bez problemów dostępne są w sieci. Grubość rury, wystarczy na zapewnienie szerokości pasmowej anteny. Napisz jaki przewód zastosowałeś.


    RG-58 50 Ohm
  • Pomocny post
    Poziom 17  
    Jeżeli oddalone są od siebie 300m na 18km to można przyjąć, że to ten sam kierunek. Zrób sobie antenę kierunkową LPDA jest bardzo prosta, mała, wszystkie elementy dostaniesz w Castoramie, poskładasz w jeden wieczór, a efekt - sam zobaczysz a raczej usłyszysz. No i ten kabel nie jest zbyt dobry dla tej częstotliwości.
  • Poziom 13  
    Witam. Wykonałem podobną antenę tylko schowałem ją w rurce PCV i jestem z niej zadowolony. Mam tylko obawy o swój skanerek bo 2 tygodnie temu podczas burzy zauważyłem że w wtyczce przeskakuje iskra z bolca na masę, wyładowania te były dość częste i głośne. Od tamtej pory troszkę się zastanawiam czy podłączać ją do radia. Może ma ktoś pomysł na budowę jakiegoś filtra żeby zabezpieczyć odbiornik.
  • R.I.P. Zasłużony dla elektroda
    Witam.
    artorrro napisał:
    Może ma ktoś pomysł na budowę jakiegoś filtra żeby zabezpieczyć odbiornik.

    Przypominam o zaleceniach w dziale : https://www.elektroda.pl/rtvforum/topic1725727.html .

    Znajdziesz w google pełno podpowiedzi, które zasugerują Ci, że zniwelowanie wyładowań uzyskasz za pomocą :
    - wyładowania iskrowe - indukcyjność podłączona równolegle do dipola lub sposób zasilenia dipola
    - wyładowania elektrostatyczne - to równolegle opornik od 1kΩ do nawet 10kΩ


    Pozdrawiam.
