Witam.
Tym razem chciałbym zaprezentować odbiornik do myszki/pada Logitecha współpracujący z komputerem Amiga.
Konwerterów serial/PS2 -> Amiga jest w internecie sporo. Niestety myszki tego typu to już nieprodukowane zabytki.
Mój odbiornik umożliwia współpracę z myszkami Logitech Unifying i/lub padem F710.
Pad może emulować myszkę lub pracować jako joystick (zmiana trybu przyciskiem MODE), autofire na spustach.

Radio: nRF24L01 (2,4GHz Transceiver)
CPU: LPC1112XL (ARM Cortex M0, 16kB flash, 4kB ram)
Konwerter poziomów: 74xx245 (tak na wszelki wypadek, prościej jego wymienić po przypadkowym podpięciu do portu szeregowego niż uC )

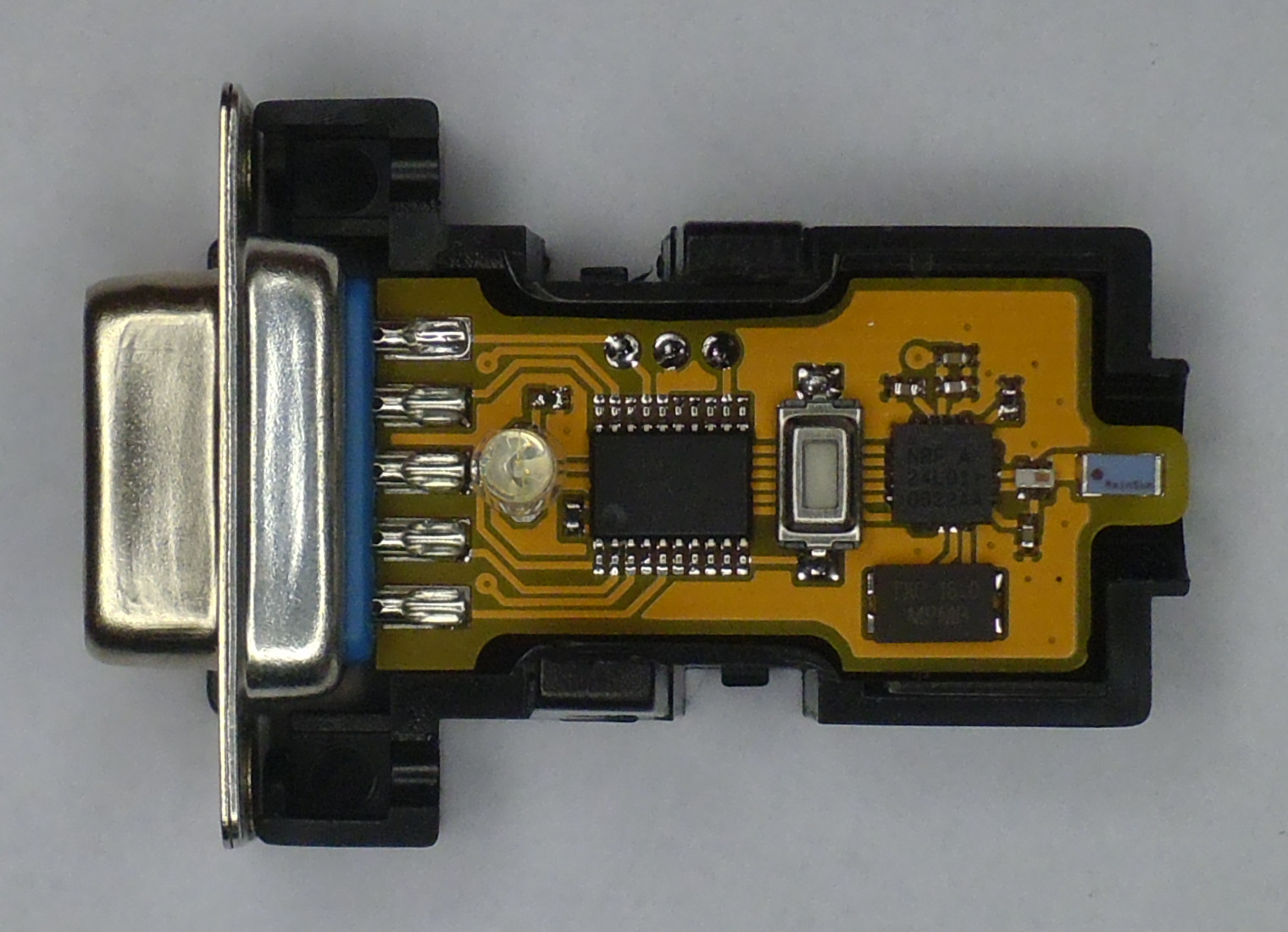

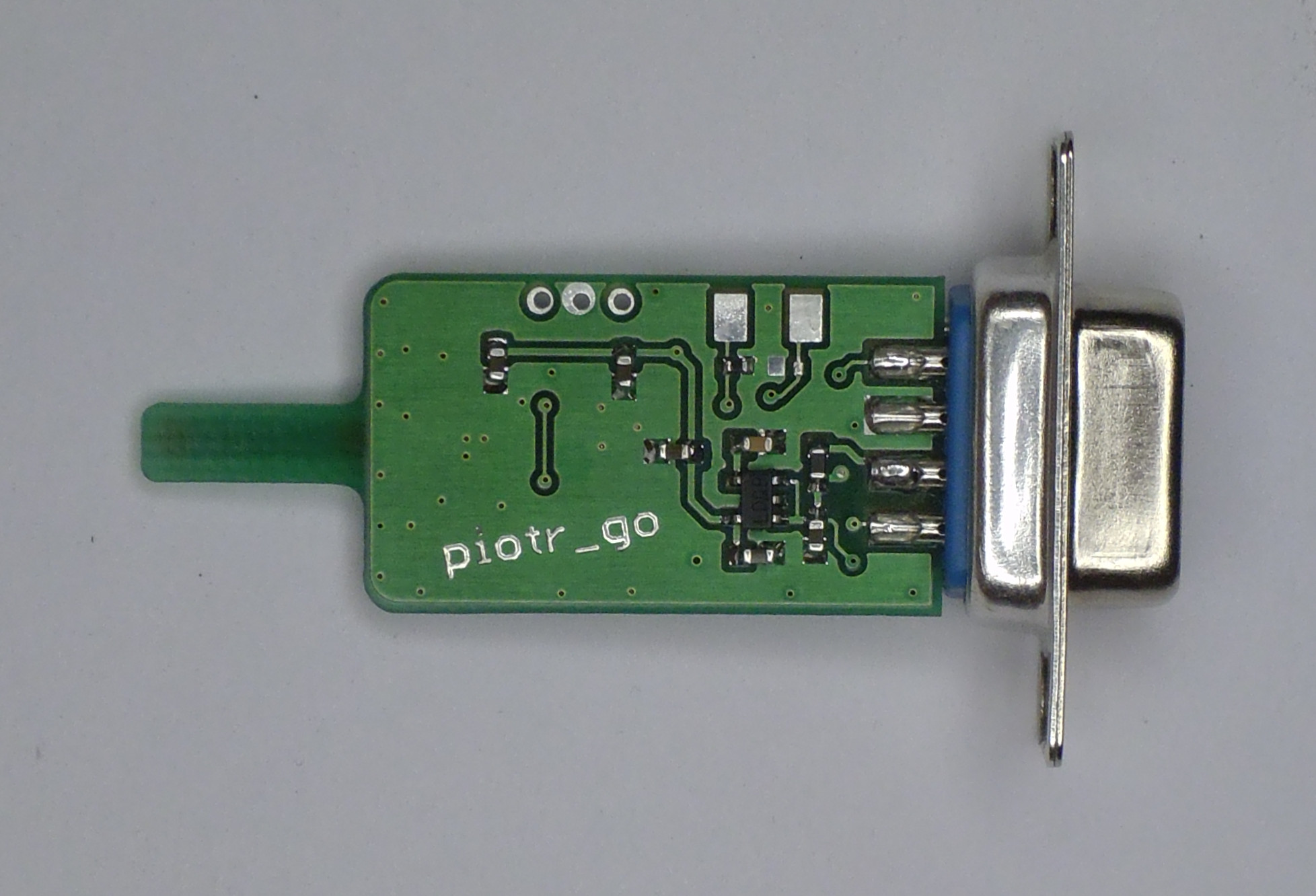

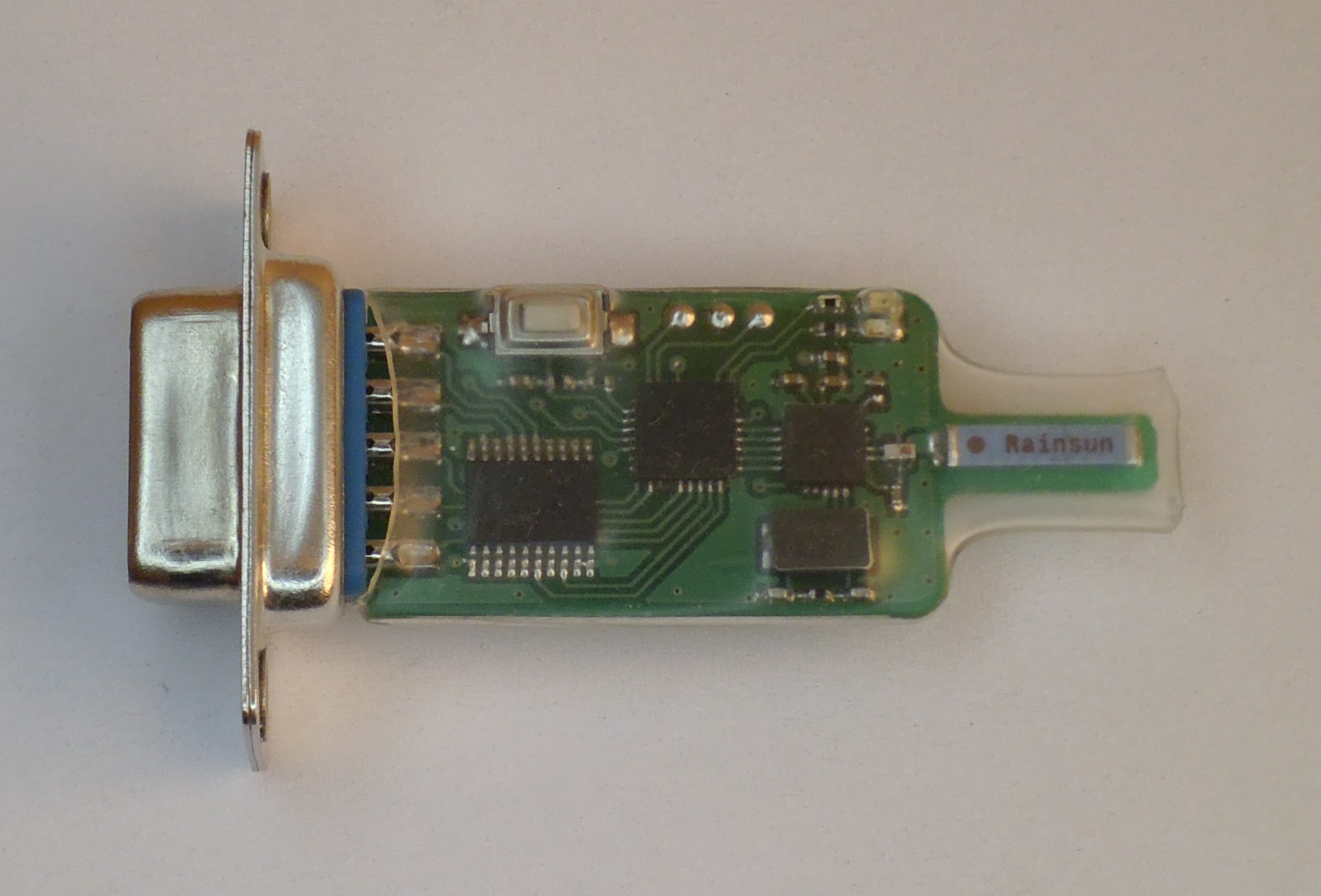

Jak złożę drugi to wstawię lepsze fotki. Narazie czekam na brakujące elementy.
Opisu komunikacji radiowej Logitecha niestety nie zamieszczę, proszę o niego nie pytać, nie bo nie.

Antena musi wystawać poza masę.
Układ miał się zmieścić w obudowie wtyczki, niestety nie wlazł.
Przydałaby się drukarka 3D Smile.

Kosztów nie liczyłem.
Płytka (~20zł) i procesor(~12zł) to zapewne najdroższe elementy. Resztę miałem.
-----
Joystick kompatybilny jest także z C64, myszka niestety nie, w C64 jest analogowa.
Emulator stacji dysków w trakcie opracowywania.

Attachments:

video_lo.avi Download (22.73 MB)

Cool? Ranking DIY
About Author
piotr_go piotr_go

DIY electronics designer
Offline

Joined: 10 Jan 2003

Posts: 2591

Help: 88

Posts rating: 2864

Points: 587
Has specialization in: technika cyfrowa
piotr_go wrote 2591 posts with rating 2864, helped 88 times. Been with us since 2003 year.

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#2 18 Dec 2013 09:24

satanistik satanistik

Level 27

Helpful post? (0)

#2 18 Dec 2013 09:24

Co do myszek na PS2 - część kontrolerów od myszek na USB dalej wspiera PS2. Były nawet takie przejściówki 1-1 bez żadnej elektroniki. Sterownik sam rozpoznawał czy jest podłączony do USB czy PS2. Co do projektu to dawno nie widziałem czegoś takiego w polskim DIY. Obudowę można dopasować z takiej przejściówki Com - com która była dłuższa od zwykłej , trzeba by tylko zaślepić jeden koniec.

See also:
19.06.2023 Prezentacja aparatu rentgenowskiego z Indii: porównanie z modelem europejskim
01.11.2022 Naprawa na miarę DIY - drugi wyświetlacz do koparki.
13.03.2022 Diagnostyka przetwornicy DC-DC z użyciem oscyloskopu
20.02.2022 Diagnostyka płyty indukcyjnej z użyciem oscyloskopu
#3 18 Dec 2013 11:46

n6210 n6210

Level 29

Helpful post? (0)

#3 18 Dec 2013 11:46

Quote:
Opisu komunikacji radiowej Logitecha niestety nie zamieszczę, proszę o niego nie pytać, nie bo nie.

Hehe wielka szkoda, bo myślę, że właśnie to w tym projekcie jest najwartościowsze.
Dobrze jednak wiedzieć, że da się skomunikować używając nRF24L01.

See also:
12.02.2020 [AVR] Konwerter I2C slave na UART.
#4 18 Dec 2013 12:30

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#4 18 Dec 2013 12:30

@satanistik, szymon122
Miała być taka obudowa:

niestety nawet po wypiłowaniu zwężenia jest problem z zamknięciem.

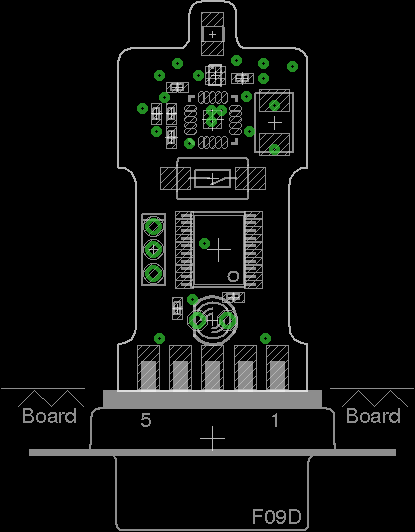

Schemat wstawiony.

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#5 18 Dec 2013 12:41

szymon122 szymon122

Level 38

Helpful post? (0)

#5 18 Dec 2013 12:41

Możesz wyjaśnić do czego służy element "balun" na schemacie? Dobrze rozumiem, że zamienia sygnał symetryczny z wyjścia Transceivera na niesymetryczny? Do czego są te 3 goldpiny?

See also:
25.02.2021 GreenMaker V1.0 - Zaawansowana drukarka 3D
18.03.2020 Zmiana napięcia ładowarki 13S z 54.6V na 52V.
06.02.2020 Szybki rower elektryczny By GreenMagic
#6 18 Dec 2013 13:17

elektronik000 elektronik000

Level 19

Helpful post? (0)

#6 18 Dec 2013 13:17

Co do samego protokołu tu coś jest opisane (może niewiele, ale zawsze coś)
http://www.remote-exploit.org/content/keykeriki_v2_cansec_v1.1.pdf

Układy QFN lutowane kolbą czy hotem?
#7 18 Dec 2013 13:46

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#7 18 Dec 2013 13:46

szymon122 wrote:
Dobrze rozumiem, że zamienia sygnał symetryczny z wyjścia Transceivera na niesymetryczny?

symetryczny<>niesymetryczny, dopasowanie impedancji.

szymon122 wrote:
Do czego są te 3 goldpiny?

To złącze do programowania.

elektronik000 wrote:
Co do samego protokołu tu coś jest opisane (może niewiele, ale zawsze coś)

Nie widziałem tego, ciekawe informacje, zwłaszcza te o braku szyfrowania w klawiaturze Microsoftu. Pewnie NSA zabroniło

elektronik000 wrote:
Układy QFN lutowane kolbą czy hotem?

hot

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#8 18 Dec 2013 20:10

schredder schredder

Level 12

Helpful post? (0)

#8 18 Dec 2013 20:10

Bardzo dobry projekt, takich rzeczy Amidze brakuje.
A może da się podłączyć touchpad z laptopa do Amigi jako mysz?
#9 18 Dec 2013 20:18

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#9 18 Dec 2013 20:18

schredder wrote:
A może da się podłączyć touchpad z laptopa do Amigi jako mysz?

Są touchpady zgodne z PS/2 tak że nie powinno być problemu.

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#10 18 Dec 2013 22:52

excray excray

Level 40

Helpful post? (0)

#10 18 Dec 2013 22:52

Antenę można było wykonać na PCB jako "F inverted". W necie jest mnóstwo przykładów z wymiarami dla 2,4GHz.
#11 18 Dec 2013 23:45

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#11 18 Dec 2013 23:45

excray wrote:
Antenę można było wykonać na PCB jako "F inverted"

Wszystko można zrobić, byle by tylko miejsce było
Jak bym wywalił konwerter poziomów to może by się i zmieściła w obudowie.

Przymiarka do wersji skręcanej obudowy:

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#12 19 Dec 2013 20:05

ja.czekanski ja.czekanski

Level 13

Helpful post? (0)

#12 19 Dec 2013 20:05

piotr_go wrote:

excray wrote:
Antenę można było wykonać na PCB jako "F inverted"

Wszystko można zrobić, byle by tylko miejsce było
Jak bym wywalił konwerter poziomów to może by się i zmieściła w obudowie.

Myślałeś o użyciu nRF24LU1+ albo nRF24LE1 (System on a chip, ten drugi bez USB)? PCB byłoby mniejsze. Jedyny minus to cena - moduł z nRF24L01+ można kupić za mniej niż $2, SoC pewnie jest droższy.
#13 19 Dec 2013 20:46

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#13 19 Dec 2013 20:46

ja.czekanski wrote:
Myślałeś o użyciu nRF24LU1+ albo nRF24LE1 (System on a chip, ten drugi bez USB)? PCB byłoby mniejsze. Jedyny minus to cena

Cena, dostępność, C51 zamiast ARM, nie mam do nich programatora.

===================== update =====================

Zaprojektowałem mniejszą PCB bez 74xx245 pod tą obudowę:

Zmieniłem procek na LPC8xx.
Jako joystick będzie działać, jako mysz mam nadzieję że też.

===================== update =====================

Zmontowałem drugi i podmieniłem fotki na lepsze.

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#14 23 Dec 2013 20:34

gegu gegu

Level 18

Helpful post? (0)

#14 23 Dec 2013 20:34

Jak działa ten odbiornik w połączeniu z padem? Jest w stanie pracować w trybie joypada od CD32, tzn. z większą ilością przycisków fire, niż jeden?
#15 23 Dec 2013 21:23

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#15 23 Dec 2013 21:23

Joypad CD32 raczej nie, tam dane idą chyba szeregowo.
Zerknij na schemat, 7 pinów mogę dowolnie przypisać do pada. Może być <,>,/\, \/, i np. 3 fajery.

Jest spora szansa że w wersji bez konwertera poziomów będzie można emulować transmisję szeregową.

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#16 23 Dec 2013 22:14

gegu gegu

Level 18

Helpful post? (0)

#16 23 Dec 2013 22:14

Zerknąłem do googli i wygląda na to, że w padzie od cd32 kierunki są obsługiwane po bożemu, tzn. jeden kierunek, jeden pin, a wszystkie 6 przycisków fire leci w transmisji szeregowej, czyli tak jak pisałeś.
#17 30 Dec 2013 22:06

bendziol bendziol

Level 12

Helpful post? (0)

#17 30 Dec 2013 22:06

Witam,
Fajny projekt, może proste radio, ale zadbane szczegóły projektu związane z impedancją.
Mam pytanie skąd masz takiego fajnego baluna, i czy rzeczywiście ma on pasmo przenoszenia w okolicy 2,4Ghz.

pozdrawiam,
wojtek
#18 30 Dec 2013 22:11

dawids256 dawids256

Level 9

Helpful post? (0)

#18 30 Dec 2013 22:11

Samo w sobie bardzo ciekawe. Gratuluję pomysłu. Oby więcej takich.
#19 31 Dec 2013 00:16

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#19 31 Dec 2013 00:16

bendziol wrote:
Mam pytanie skąd masz takiego fajnego baluna, i czy rzeczywiście ma on pasmo przenoszenia w okolicy 2,4Ghz.

Balun z farnella specjalnie do nRF24l01 więc na pewno pasmo jest OK.

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#20 02 Jan 2014 18:19

arekm arekm

Level 16

Helpful post? (0)

#20 02 Jan 2014 18:19

Specyfikacja protokołu unifying tutaj: https://docs.google.com/folderview?id=0BxbRzx7vEV7eWmgwazJ3NUFfQ28

Jak się ma to do samego radiowego protokołu - nie wiem.
#21 02 Jan 2014 21:09

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#21 02 Jan 2014 21:09

@arekm
Tam chyba jest tylko opisana komunikacja odbiornika z komputerem, o radiowej nic nie zauważyłem.

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#22 02 Jan 2014 23:11

arekm arekm

Level 16

Helpful post? (0)

#22 02 Jan 2014 23:11

Zgadza się. Dlatego napisałem, że nie wiem jak się to ma do protokołu radiowego.

Znajomość protokołu odbiornik-komp oznacza jednak, że bez problemu można zrobić taką przejściówkę jak Twoja ... tylko z użyciem oryginalnego odbiornika.

ps. zapytałem gościa z logitecha o protokół radiowy... ale nie sądzę by dawali jego specyfikację.

Edit: oczywiście nie dają bo "proprietary" etc

Z sugestii ludzi z logitecha:
- wziąć arma z usb host (koszt niestety rośnie)
- ustawić oryginalny unifying receiver w tryb "HID boot protocol" co upraszcza komunikację z hostem usb
#23 06 Jan 2014 16:23

piotr_go piotr_go

DIY electronics designer
Topic author Helpful post? (0)

#23 06 Jan 2014 16:23

Witam
Kupię sprawną Amigę 600, w dobrym stanie, nie lutowaną.
Potrzebuję dodatkowej do testów emulatora stacji dyskietek.
Oferty na email albo pw.

Emulator ma albo emulować stację dyskietek, albo po podłączeniu stacji umożliwiać odczyt/zapis amigowych dyskietek na PC. (odczyt już działa )

Jeżeli chodzi o odbiornik do myszki to w ciągu tygodnia powinienem mieć nowe płytki.

=========== update ===========

=========== update ===========
Dodałem filmik z emulacji joypada CD32.
Niestety będę musiał zrobić nowe płytki bo wymagają poprawki.

Attachments:

cd32.avi Download (4.32 MB)

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#24 22 Jan 2014 10:28

gegu gegu

Level 18

Helpful post? (0)

#24 22 Jan 2014 10:28

Obsługa trybu pada do cd32. Super, dziękuję za spełnienie mojej prośby. Czekam z niecierpliwością na moment, gdy uznasz, że projekt jest gotowy.
#25 22 Jan 2014 16:12

jackfinch jackfinch

Level 17

Helpful post? (0)

#25 22 Jan 2014 16:12

Witam

Czy mógłbyś coś wiecej napisać na temat twojego emulatora stacji dyskietek do amigi, albo podać jakiś link jeżeli jest coś na ten temat napisane.

Pozdrawiam
#26 22 Jan 2014 19:09

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#26 22 Jan 2014 19:09

@jackfinch
Emulatora jeszcze nie opisywałem.
Funkcje:
Po podpięciu stacji dysków ma umożliwiać zapis/odczyt amigowych dyskietek na PC.
Po podpięciu amigi ma emulować stację dysków (ADFy na karcie SD).
Po podpięciu do C64 ma emulować magnetofon albo stację dysków.
Oczywiście nie wszystkie funkcje naraz
Do sterowania 8 przycisków + LCD graficzny 128*64. Buzzer do sygnalizacji dźwiękowej.
Odczyt dyskietek już mam, teraz siedzę nad zapisem.

See also:
27.09.2023 Przeglądarka na Orange Pi Zero 3
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
#27 22 Jan 2014 21:49

arekm arekm

Level 16

Helpful post? (0)

#27 22 Jan 2014 21:49

Na marginesie - dopieranie się do 2.4GHz SDRem do analizy pakietów radiowych:
http://blog.cyberexplorer.me/2014/01/sniffing-and-decoding-nrf24l01-and.html
#28 24 Jan 2014 07:11

jackfinch jackfinch

Level 17

Helpful post? (0)

#28 24 Jan 2014 07:11

Witam

Jaki microprocesor steruje tym wszystkim i jakie koszta poniosłeś od strony sprzętowej.

Pozdrawiam
#29 24 Jan 2014 11:34

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#29 24 Jan 2014 11:34

Emulatorem steruje STM32F401. Kosztów nie liczyłem, większość elementów miałem. Najdroższe to LCD, procek i płytki (płytka główna i płytka pod klawiaturę/LCD).
Udało mi się zapisać dane na dyskietce, X-Copy nie stwierdziło błędów i Amiga uruchomiła z niej grę.

================== update 21.02.2014 ==================

Teraz wszystko OK.
Udało mi się dodać parowanie bez udziału komputera (tak myślę, na tych myszkach/padzie co mam działa).

================== update 13.03.2014 ==================
Switch do C64/A600:

================== update 24.01.2017 ==================
AutoSwitch z obsługą klawiatury i resetu (nieprzylutowane złącze 4pin):
