I) Jaka pamięć do drukarki OKI MC560.
Podobne modele taki sam pas transferu to:
C5600/C5650/C5700/C5750
C5800/C5850/C5900/C5950
C5550MFP/MC560/C710
Taki same tonery do modeli C5850, C5950
Parts do
CX2033/CX2033
MC560/MC560Plus MFP
Poniżej załączony plik Parts_CX2033-MC560SeriesRSPL_Rev3.pdf
Serwisówka do:
C5300 C5100
do ściągnięcia ze strony:
http://www.eserviceinfo.com/downloadsm/62615/Oki_C5000%20series.html
A) W dokumentacji podano, że wchodzi pamięć:
RAM memory:
Serwis 256Mb 01182901 kosztuje 596zł
Serwis 512Mb 01182902 kosztuje 1200zł
Slot pamięci jak dla laptopa DDR SO-DIMM DDR 20,80 pomów razem 200Pin, wypust przesunięty w stronę 20 pinów.
http://en.wikipedia.org/wiki/SO-DIMM
Tak więc są możliwości pamięci:
DDR-200 100 MHz 10 ns 200 MHz 200 miljoen PC-1600 1,600 GB/s
DDR-266 133 MHz 7,5 ns 266 MHz 266 miljoen PC-2100 2,133 GB/s
DDR-333 166 MHz 6 ns 333 MHz 333 miljoen PC-2700 2,667 GB/s
DDR-400 200 MHz 5 ns 400 MHz 400 miljoen PC-3200 3,200 GB/s
http://nl.wikipedia.org/wiki/DDR_SDRAM
Inne informacje na temat pamięci:
https://www.elektroda.pl/rtvforum/topic284876.html
Na necie pod hasłem 01182901, 01182902 nalazłem na rosyjskich stronach zdjęcia pamięci:
Co ciekawe na aukcji Allegro znalazłam pamięć z identycznymi napisami na płytce i kościami są to Samsung PC-2700 CL 2.5
Z wyglądu kości różnią się tym, że te OKI nie mają czterech rezystorów ciekawe czy są niekonieczne czy też nie może ich być ???
Tu informacje na forum na temat podobnych kości i znaczenia rezystorów:
https://www.elektroda.pl/rtvforum/topic216671.html
https://www.elektroda.pl/rtvforum/topic216671.html
Pamięć na Allegro po 35zł
Pamięć ze zdjęcia Samsung PC-2700 CL 2.5 działa w OKI MC560 przechodzi test przy uruchomieniu i po wydrukowaniu meny map jest informacja o ilości pamięci Total Memory Size: 768 MB !!!. Nie było konieczne odlutowanie rezystorów !!!.
II) Kolejne zagadnienie to dysk twardy do OKI
W dokumentacji podano że 40GB ale jakie łącze dysku i jak musi być sformatowany?, Czy na dysku muszą być jakieś pliki, partycje itp.
Serwis 40GB HDD 01184501 cena 1 254zł.
Cena tego dysku to cena za wtyczkę bo dysk z przesyłką kosztuje 60zł a kabel ATA 44Pin za 10zł.
Zdjęcie złącza dysku:
To złącze jest podobne do powszechnie stosowane w napędach CD do laptopów slim IDE/ATA.
Slim CD ATAPI JAE 50 Pin, jak poniżej niestety to do CD ma 2cm a tu jest 3.2cm
https://www.elektroda.pl/rtvforum/topic85972.html
Na rosyjskiej stronie podano że to dysk Ultra-ATA/133
Ale według mnie to nieprawda.
Najlepsze zdjęcie modułu 01184501 z netu poniżej:
Po wyglądzie dysku zaokrąglenie koło śrubki można poznać, że to dysk HITACHI z serii 60GH, 40GN albo 40GNX i one maja ATA-5 to mogą być dyski
IC25N040ATCS04 2MB Cache
albo IC25N040ATCS05 8Mb Cache
Nowsze wersje to dyski z serii E5K100, 5k120, 5k100, 5K80, 4k120, 4k40. ATA-6 Nie maja zaokrąglenia koło śrubki z prawej strony.
HTE541040G9AT00 8Mb Cache
albo TS541640J9AT00 8Mb Cache
albo TS541040G9AT00 8Mb Cache
albo TS548040M9AT00 8Mb Cache
albo TS421240H9AT00 2MB Cache
albo TS424040M9AT00 2MB Cache
I pytanie czy pójdzie taki HTE5 albo TS5 dysk ATA-6 zamiast ATA-5 ??? http://en.wikipedia.org/wiki/Parallel_ATA
niekonieczne jest podłączanie wszystkich kabli (50Pin IDE ATA) konfiguracji master, slave, CS piny A, B, C, D i piny klucza E, F
Poniżej rozpisane złącze dysku IDE ATA 50 pin HDD 2.5"

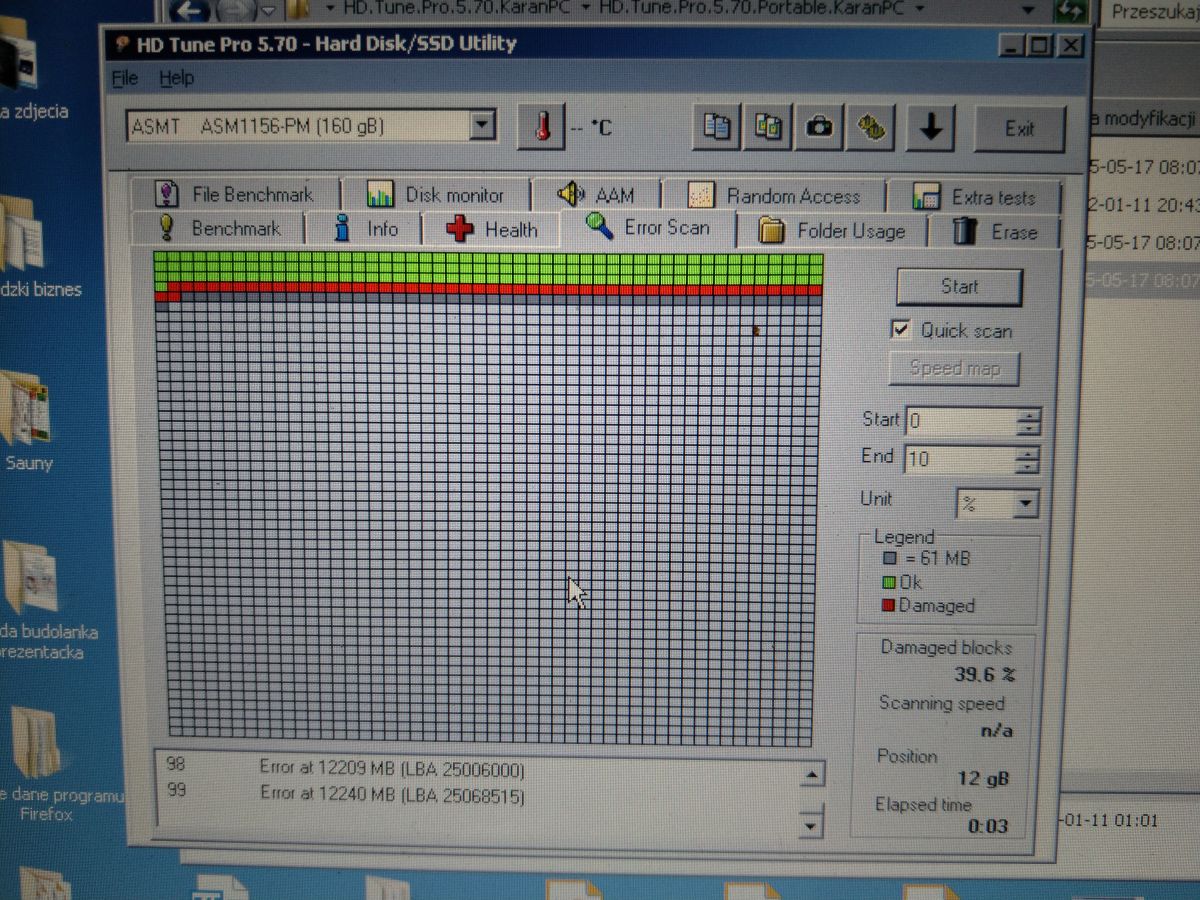

Sformatowałem dysk na FAT32 rozmiar 38,3MB w programie Partytion Magic.
Program umożliwia tworzenie większych partycji niż 32MB w odróżnieniu od programów systemu Windows !!!
Udało się zdobyć wtyczkę ze złomu kserokopiarka RICOCH po skróceniu łącza co wymagało kilka godzin prac manualnych łącze na zdjęciu:
Podpiąłem finalnie dysk HITACHI Travelstar HTE541040G9AT00 ATA/100.
Dysk ten w stacjonarnym PC na 40 kablach działa w trybie (Ultra DMA 2, Ultra ATA/33).
W dysku dostępne (Ultra DMA 5, Ultra ATA/100) na 80 kablach.
Dysk sformatowałem na Fat32 program "Partition Magic" umożliwia on formtowanie dużych dysków na Fat32.

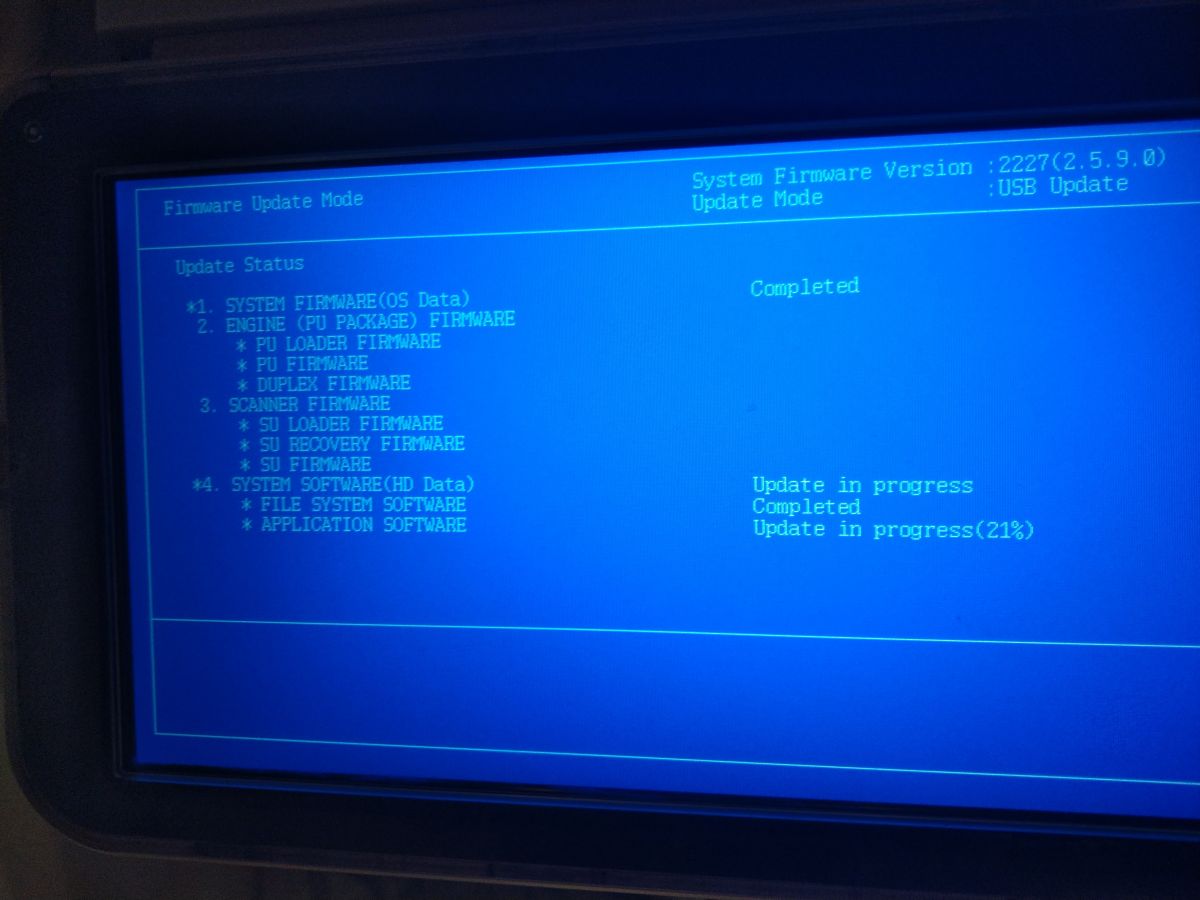

Dysk został wykryty i działa. Po wydrukowaniu meny map jest informacja o dysku HDD: 40.01 GB [F50]. !!!
Dodam, że jak nie było dysku to przy skanowaniu na serwer FTP trwało wieczność przesyłanie pliku na serwer FTP w czasie przejścia lampy OKI nie nadążał przesłać obrazu w rozdzielczości 200dpi. Po założeniu dysku przy przejściu lampy nadąża przesłać obraz w rozdzielczości 600dpi.
III) Materiały eksploatacyjne: Tonery, Bębny, Pas, transferu.
Tonery startowe są na 1500stron i nie można ich napełnić nie mają miejsca na chip zliczający. Podobno można przykleić czip na taśmie.
Tonery nie-startowe mają miejsce na chip zliczający i można je napełniać.
Dodatkowo mają pięć elementów kluczy mechanicznych. zdjęcie poniżej toneru startowego. Jeden klucz z tonera został zdjęty. Klucze mają różne ustawienia w zależności od toneru Y M C K.
Pas transferu oraz bębny mają bezpieczniki 1/16A 251.062L. Po założeniu nowego pasa bębna bezpiecznik się przepala i zeruje licznik zużycia.
Elementy startowe nie mają bezpieczników.
Zdjęcie bezpiecznika z pasa.
W dobrym stanie pas i bębny można zerować przez wstawienie nowego bezpiecznika. Jest też opisana procedura zerowania programowego Niestety dla modelu MC560 w menu nie ma opcji "NV-Ram initial".
Ponieważ bezpiecznik kosztuje około 20zł więc zerowanie wszystkich podzespołów to koszt 80-120zł.
Czy można zrobić bezpiecznik elektroniczny tak żeby można go wykorzystywać bez końca. Z powodu problemu bezpiecznika i braku opcji w menu otwarłem nowy temat bezpiecznika elektronicznego do resetowania drukarek OKI.
Podaje jeszcze menu dostęp przy włączaniu drukarki przytrzymać przyciski +,-
na drukarce pości jak na wyświetlaczu pojawi się napis "OKI USER".
(U mnie wchodzi do menu nawet jak wcześniej puszcze przyciski)
Diagnostic Mode xx.xx.xx S-Mode
SWITCH SCAN
MOTOR&CLTCH TEST
TEST PRINT
REG ADJUST TEST
DENS ADJUST TEST
CONSUMABLE STATUS
PRINTER STATUS
FACTORY MODE SET
FACTORY MODE
SCHIPPING MODE *
FUSE INTACT
BELT UNIT
SENSOR SETTINGS
LED HEAD DATA
W innym poście jest informacja, że przy resetowaniu za pomocą bezpiecznika ważne jest ustawienie opcji FACTORY MODE, SCHIPPING MODE.
IV) Czipy tonerów
W najbliższym czasie sczytam pamięci czipów i napisze co tam jest.
Czy można by było to wgrać do starego czipa i dosypać tylko toneru.
Informacje na temat interfejsu do czytania czipów z procesorem 12F683 można znaleźć na stronach:
I) http://www.qsl.net/dl4yhf/winpic/
II) http://webs.uolsinectis.com.ar/nancy/pic/icsp_en.html#icsp
Druga wydaje się poważniejsza.
Zrobiłem czytnik kart jak na stronie II.
Czyta chipy 12F683 są to procesory 8bitowe o niskim poborze mocy.
Niestety czipy mogą mieć zabezpieczony program oraz dane przed odczytem.
Ale można je wykorzystać do pisania programów bo możliwe jest (Erase) - wymazanie całej zawartości.
W kasetach oryginalnych OKI pierwszy chip po lewej ma układ MH2046 brak dokumentacji do tego.
W zamiennikach są chipy 12F683 zarówno tych z układami zalewanymi jak i lutowanymi na płytkę.
Na środku chip z lutowanym układem z okrągłej kasety zamiennika (Zabezpieczony zarówno program jak i dane)
Po prawej czip z zalanym układem z kasety zamiennej Cartridge Web
(Zabezpieczony tylko kod programu)
W chipach zlanych nie były zabezpieczone dane.
Dlatego podejrzewam, że modyfikując dane można by przywrócić chip do stanu używalności.
Dane z trzech czipów K, M, Y. W formacie:
///////////////////////////////////////////Czarny
0000 04 05 E0 4C 00 00 00 01
0008 00 00 00 00 FF FF FF FF
0010 00 00 00 00 FF FF FF FF
0018 00 00 00 01 FF FF FF FE
0020 7A 01 78 13 00 00 00 00
0028 00 00 00 00 00 00 00 01
Pomiędzy adresami 0030 - 00AD wartości FF
48-173=126=125 pól
Pozostałe zera 00
00F0 FF 8A 30 45 10 05 2F C6
00F8 18 4F 3F 53 C4 13 58 50
///////////////////////////////////////////Czerwony
0000 04 05 E0 4F 00 00 00 01
0008 00 00 00 00 FF FF FF FF
0010 00 00 00 00 FF FF FF FF
0018 00 00 00 01 FF FF FF FE
0020 7A 01 78 13 00 00 00 00
0028 00 00 00 00 00 00 00 01
Pomiędzy adresami 0030 - 00AD wartości FF
48-173=126=125 pól
Pozostałe zera 00
00F0 FF 8A 30 45 10 02 7F CD
00F8 18 4F 3F 53 B1 12 58 50
///////////////////////////////////////////Niebieski
0000 04 05 E0 4E 00 00 00 01
0008 00 00 00 00 FF FF FF FF
0010 00 00 00 00 FF FF FF FF
0018 00 00 00 01 FF FF FF FE
0020 7A 01 78 13 00 00 00 00
0028 00 00 00 00 00 00 00 01
Pomiędzy adresami 0030 - 00AD wartości FF
48-173=126=125 pól
Pozostałe zera 00
00F0 00 FF 8A 30 45 10 02 FA
00F8 84 18 4F 3F 53 B3 23 58
///////////////////////////////////////////
Czy może ktoś ma sugestie co zmienić według mnie te FF oraz FE pod adresem 1F , są trzy jedynki pod adresami 07, 1B, 2F, mogą one oznaczać, że toner się już skończył?

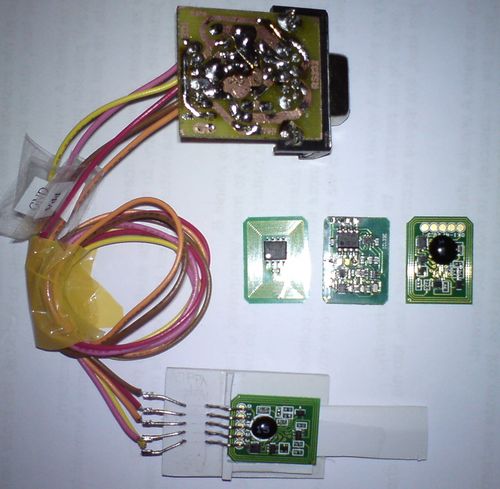

Zdjęcie czytnika oraz trzech chipów od lewej oryginał, zamiennik okrągły, zamiennik kanciasty Catridge Web, podobnie jak w podstawce do czytnika.
Na czipach piny ISCSP w innej konfiguracji jak na zdjęciu poniżej:
Przed sprawdzeniem tym, jak sprawdziłem, że program jest zabezpieczony myślałem, że można będzie go zmodyfikować dodać skok gdzieś na koniec i sprawdzenie czy się zliczył do 6000, 8000 jak tak to zerowanie licznika po takiej modyfikacji programu chip byłby OK.
Ale w takiej sytuacji pozostaje czytanie stanów logicznych i napisanie własnego programu.
Po przeglądnięciu netu znalazłem stronę:
http://www.microchip.com/forums/m636576.aspx
można tam wyczytać, że istnieją firmy szczytujące program z zabezpieczonych chipów metodami:
decapping, selective laser zapping and microprobing
Z tym, że jest to nielegalne i nawet za czytanie tymi metodą własnego programu wrzuconego na PIC może zakończyć się kontaktem z DCMA i odłączeniem zasilnia.

Podobne modele taki sam pas transferu to:
C5600/C5650/C5700/C5750
C5800/C5850/C5900/C5950
C5550MFP/MC560/C710
Taki same tonery do modeli C5850, C5950
Parts do
CX2033/CX2033
MC560/MC560Plus MFP
Poniżej załączony plik Parts_CX2033-MC560SeriesRSPL_Rev3.pdf
Serwisówka do:
C5300 C5100
do ściągnięcia ze strony:
http://www.eserviceinfo.com/downloadsm/62615/Oki_C5000%20series.html
A) W dokumentacji podano, że wchodzi pamięć:
RAM memory:
Serwis 256Mb 01182901 kosztuje 596zł
Serwis 512Mb 01182902 kosztuje 1200zł
Slot pamięci jak dla laptopa DDR SO-DIMM DDR 20,80 pomów razem 200Pin, wypust przesunięty w stronę 20 pinów.
http://en.wikipedia.org/wiki/SO-DIMM
Tak więc są możliwości pamięci:
DDR-200 100 MHz 10 ns 200 MHz 200 miljoen PC-1600 1,600 GB/s
DDR-266 133 MHz 7,5 ns 266 MHz 266 miljoen PC-2100 2,133 GB/s
DDR-333 166 MHz 6 ns 333 MHz 333 miljoen PC-2700 2,667 GB/s
DDR-400 200 MHz 5 ns 400 MHz 400 miljoen PC-3200 3,200 GB/s
http://nl.wikipedia.org/wiki/DDR_SDRAM
Inne informacje na temat pamięci:
https://www.elektroda.pl/rtvforum/topic284876.html
Na necie pod hasłem 01182901, 01182902 nalazłem na rosyjskich stronach zdjęcia pamięci:
Co ciekawe na aukcji Allegro znalazłam pamięć z identycznymi napisami na płytce i kościami są to Samsung PC-2700 CL 2.5
Z wyglądu kości różnią się tym, że te OKI nie mają czterech rezystorów ciekawe czy są niekonieczne czy też nie może ich być ???
Tu informacje na forum na temat podobnych kości i znaczenia rezystorów:
https://www.elektroda.pl/rtvforum/topic216671.html
https://www.elektroda.pl/rtvforum/topic216671.html
Pamięć na Allegro po 35zł
Pamięć ze zdjęcia Samsung PC-2700 CL 2.5 działa w OKI MC560 przechodzi test przy uruchomieniu i po wydrukowaniu meny map jest informacja o ilości pamięci Total Memory Size: 768 MB !!!. Nie było konieczne odlutowanie rezystorów !!!.
II) Kolejne zagadnienie to dysk twardy do OKI
W dokumentacji podano że 40GB ale jakie łącze dysku i jak musi być sformatowany?, Czy na dysku muszą być jakieś pliki, partycje itp.
Serwis 40GB HDD 01184501 cena 1 254zł.
Cena tego dysku to cena za wtyczkę bo dysk z przesyłką kosztuje 60zł a kabel ATA 44Pin za 10zł.
Zdjęcie złącza dysku:
To złącze jest podobne do powszechnie stosowane w napędach CD do laptopów slim IDE/ATA.
Slim CD ATAPI JAE 50 Pin, jak poniżej niestety to do CD ma 2cm a tu jest 3.2cm
https://www.elektroda.pl/rtvforum/topic85972.html
Na rosyjskiej stronie podano że to dysk Ultra-ATA/133
Ale według mnie to nieprawda.
Najlepsze zdjęcie modułu 01184501 z netu poniżej:
Po wyglądzie dysku zaokrąglenie koło śrubki można poznać, że to dysk HITACHI z serii 60GH, 40GN albo 40GNX i one maja ATA-5 to mogą być dyski
IC25N040ATCS04 2MB Cache
albo IC25N040ATCS05 8Mb Cache
Nowsze wersje to dyski z serii E5K100, 5k120, 5k100, 5K80, 4k120, 4k40. ATA-6 Nie maja zaokrąglenia koło śrubki z prawej strony.
HTE541040G9AT00 8Mb Cache
albo TS541640J9AT00 8Mb Cache
albo TS541040G9AT00 8Mb Cache
albo TS548040M9AT00 8Mb Cache
albo TS421240H9AT00 2MB Cache
albo TS424040M9AT00 2MB Cache
I pytanie czy pójdzie taki HTE5 albo TS5 dysk ATA-6 zamiast ATA-5 ??? http://en.wikipedia.org/wiki/Parallel_ATA
niekonieczne jest podłączanie wszystkich kabli (50Pin IDE ATA) konfiguracji master, slave, CS piny A, B, C, D i piny klucza E, F
Poniżej rozpisane złącze dysku IDE ATA 50 pin HDD 2.5"
Sformatowałem dysk na FAT32 rozmiar 38,3MB w programie Partytion Magic.
Program umożliwia tworzenie większych partycji niż 32MB w odróżnieniu od programów systemu Windows !!!
Udało się zdobyć wtyczkę ze złomu kserokopiarka RICOCH po skróceniu łącza co wymagało kilka godzin prac manualnych łącze na zdjęciu:
Podpiąłem finalnie dysk HITACHI Travelstar HTE541040G9AT00 ATA/100.
Dysk ten w stacjonarnym PC na 40 kablach działa w trybie (Ultra DMA 2, Ultra ATA/33).
W dysku dostępne (Ultra DMA 5, Ultra ATA/100) na 80 kablach.
Dysk sformatowałem na Fat32 program "Partition Magic" umożliwia on formtowanie dużych dysków na Fat32.
Dysk został wykryty i działa. Po wydrukowaniu meny map jest informacja o dysku HDD: 40.01 GB [F50]. !!!
Dodam, że jak nie było dysku to przy skanowaniu na serwer FTP trwało wieczność przesyłanie pliku na serwer FTP w czasie przejścia lampy OKI nie nadążał przesłać obrazu w rozdzielczości 200dpi. Po założeniu dysku przy przejściu lampy nadąża przesłać obraz w rozdzielczości 600dpi.
III) Materiały eksploatacyjne: Tonery, Bębny, Pas, transferu.
Tonery startowe są na 1500stron i nie można ich napełnić nie mają miejsca na chip zliczający. Podobno można przykleić czip na taśmie.
Tonery nie-startowe mają miejsce na chip zliczający i można je napełniać.
Dodatkowo mają pięć elementów kluczy mechanicznych. zdjęcie poniżej toneru startowego. Jeden klucz z tonera został zdjęty. Klucze mają różne ustawienia w zależności od toneru Y M C K.
Pas transferu oraz bębny mają bezpieczniki 1/16A 251.062L. Po założeniu nowego pasa bębna bezpiecznik się przepala i zeruje licznik zużycia.
Elementy startowe nie mają bezpieczników.
Zdjęcie bezpiecznika z pasa.
W dobrym stanie pas i bębny można zerować przez wstawienie nowego bezpiecznika. Jest też opisana procedura zerowania programowego Niestety dla modelu MC560 w menu nie ma opcji "NV-Ram initial".
Ponieważ bezpiecznik kosztuje około 20zł więc zerowanie wszystkich podzespołów to koszt 80-120zł.
Czy można zrobić bezpiecznik elektroniczny tak żeby można go wykorzystywać bez końca. Z powodu problemu bezpiecznika i braku opcji w menu otwarłem nowy temat bezpiecznika elektronicznego do resetowania drukarek OKI.
Podaje jeszcze menu dostęp przy włączaniu drukarki przytrzymać przyciski +,-
na drukarce pości jak na wyświetlaczu pojawi się napis "OKI USER".
(U mnie wchodzi do menu nawet jak wcześniej puszcze przyciski)
Diagnostic Mode xx.xx.xx S-Mode
SWITCH SCAN
MOTOR&CLTCH TEST
TEST PRINT
REG ADJUST TEST
DENS ADJUST TEST
CONSUMABLE STATUS
PRINTER STATUS
FACTORY MODE SET
FACTORY MODE
SCHIPPING MODE *
FUSE INTACT
BELT UNIT
SENSOR SETTINGS
LED HEAD DATA
W innym poście jest informacja, że przy resetowaniu za pomocą bezpiecznika ważne jest ustawienie opcji FACTORY MODE, SCHIPPING MODE.
IV) Czipy tonerów
W najbliższym czasie sczytam pamięci czipów i napisze co tam jest.
Czy można by było to wgrać do starego czipa i dosypać tylko toneru.
Informacje na temat interfejsu do czytania czipów z procesorem 12F683 można znaleźć na stronach:
I) http://www.qsl.net/dl4yhf/winpic/
II) http://webs.uolsinectis.com.ar/nancy/pic/icsp_en.html#icsp
Druga wydaje się poważniejsza.
Zrobiłem czytnik kart jak na stronie II.
Czyta chipy 12F683 są to procesory 8bitowe o niskim poborze mocy.
Niestety czipy mogą mieć zabezpieczony program oraz dane przed odczytem.
Ale można je wykorzystać do pisania programów bo możliwe jest (Erase) - wymazanie całej zawartości.
W kasetach oryginalnych OKI pierwszy chip po lewej ma układ MH2046 brak dokumentacji do tego.
W zamiennikach są chipy 12F683 zarówno tych z układami zalewanymi jak i lutowanymi na płytkę.
Na środku chip z lutowanym układem z okrągłej kasety zamiennika (Zabezpieczony zarówno program jak i dane)
Po prawej czip z zalanym układem z kasety zamiennej Cartridge Web
(Zabezpieczony tylko kod programu)
W chipach zlanych nie były zabezpieczone dane.
Dlatego podejrzewam, że modyfikując dane można by przywrócić chip do stanu używalności.
Dane z trzech czipów K, M, Y. W formacie:
///////////////////////////////////////////Czarny
0000 04 05 E0 4C 00 00 00 01
0008 00 00 00 00 FF FF FF FF
0010 00 00 00 00 FF FF FF FF
0018 00 00 00 01 FF FF FF FE
0020 7A 01 78 13 00 00 00 00
0028 00 00 00 00 00 00 00 01
Pomiędzy adresami 0030 - 00AD wartości FF
48-173=126=125 pól
Pozostałe zera 00
00F0 FF 8A 30 45 10 05 2F C6
00F8 18 4F 3F 53 C4 13 58 50
///////////////////////////////////////////Czerwony
0000 04 05 E0 4F 00 00 00 01
0008 00 00 00 00 FF FF FF FF
0010 00 00 00 00 FF FF FF FF
0018 00 00 00 01 FF FF FF FE
0020 7A 01 78 13 00 00 00 00
0028 00 00 00 00 00 00 00 01
Pomiędzy adresami 0030 - 00AD wartości FF
48-173=126=125 pól
Pozostałe zera 00
00F0 FF 8A 30 45 10 02 7F CD
00F8 18 4F 3F 53 B1 12 58 50
///////////////////////////////////////////Niebieski
0000 04 05 E0 4E 00 00 00 01
0008 00 00 00 00 FF FF FF FF
0010 00 00 00 00 FF FF FF FF
0018 00 00 00 01 FF FF FF FE
0020 7A 01 78 13 00 00 00 00
0028 00 00 00 00 00 00 00 01
Pomiędzy adresami 0030 - 00AD wartości FF
48-173=126=125 pól
Pozostałe zera 00
00F0 00 FF 8A 30 45 10 02 FA
00F8 84 18 4F 3F 53 B3 23 58
///////////////////////////////////////////
Czy może ktoś ma sugestie co zmienić według mnie te FF oraz FE pod adresem 1F , są trzy jedynki pod adresami 07, 1B, 2F, mogą one oznaczać, że toner się już skończył?
Zdjęcie czytnika oraz trzech chipów od lewej oryginał, zamiennik okrągły, zamiennik kanciasty Catridge Web, podobnie jak w podstawce do czytnika.
Na czipach piny ISCSP w innej konfiguracji jak na zdjęciu poniżej:
Przed sprawdzeniem tym, jak sprawdziłem, że program jest zabezpieczony myślałem, że można będzie go zmodyfikować dodać skok gdzieś na koniec i sprawdzenie czy się zliczył do 6000, 8000 jak tak to zerowanie licznika po takiej modyfikacji programu chip byłby OK.
Ale w takiej sytuacji pozostaje czytanie stanów logicznych i napisanie własnego programu.
Po przeglądnięciu netu znalazłem stronę:
http://www.microchip.com/forums/m636576.aspx
można tam wyczytać, że istnieją firmy szczytujące program z zabezpieczonych chipów metodami:
decapping, selective laser zapping and microprobing
Z tym, że jest to nielegalne i nawet za czytanie tymi metodą własnego programu wrzuconego na PIC może zakończyć się kontaktem z DCMA i odłączeniem zasilnia.
sprawdzona ostatnio na oki mb470.
