Licznik Geigera sts-5

jajen 23 Gru 2013 20:26 21981 26
  • Licznik Geigera sts-5

    Przedstawiam licznik geigera. Urządzenie zbudowane na podstawie materiałów znalezionych w sieci. Nie będę się rozpisywał bo konstrukcja ma charakter modułowy, raczej nieskomplikowany. Licznik oparty o popularną tubę sts-5 dostępną na aukcjach internetowych za ok 20 zł. Urządzenie jest kompatybilne z tym kitem geiger kit
    Można zastosować tez inne tuby geigera niż sts-5 o podobnym napięciu zasilania (ok 400v)

    Schemat układu generatora

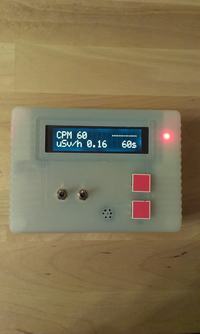

    Licznik Geigera sts-5

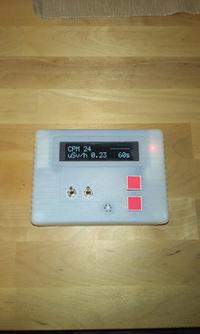

    Licznik Geigera sts-5

    Obsługę wyświetlacza zapewnia moduł arduino mini:

    Licznik Geigera sts-5

    Do zasilania użyłem starego ogniwa Li-lon z maca i prostej ładowarki na mcp73831

    Licznik Geigera sts-5 Licznik Geigera sts-5

    Zastosowałem też przetwornicę podbijająca napięcie do 5v (nie jest konieczne bo wszystko powinno ruszyć na ok 4v). Wszystko to wepchnięte do obudowy, którą miałem pod ręką

    Licznik Geigera sts-5 Licznik Geigera sts-5 Licznik Geigera sts-5

    Wsad do mikokontrolera można pobrać z linku powyżej dedykowany dla wskazanego kitu, ale ja zastosowałem alternatywny, znaleziony w sieci. Ma więcej możliwości konfiguracyjnych i wyświetlanie dawki promieniowania w różnych przedziałach czasowych. Dokładny opis i sam kod znajduje się tutaj zx counter. Nie ma chyba co więcej się rozpisywać. Zamieszczam film z działania urządzenia. Do testów zastosowałem elektrodę torowaną. Nie mam niestety żadnego mocniejszego źródła promieniowania. Przy ładowaniu filmu na elektrodę dźwięk rozjechał się kompletnie z obrazem. Nie wiem czemu tak jest, ale poprawnie działający film można zobaczyć tutaj FILM_GEIGER
    W planach mam dorobienie modułu sieciowego i wzbogacenie danych ze stacji pogodowej o pomiary promieniowania.


    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    jajen
    Poziom 17  
    Offline
    jajen napisał 422 postów o ocenie 1218, pomógł 0 razy. Jest z nami od 2006 roku.
  • Relpol przekaźniki
  • #2
    excray
    Poziom 39  
    W każdym amatorskim GM (i u Ciebie również) jest byle jak zaprojektowana przetwornica. Tuba GM w zasadzie nie pobiera żadnego prądu a w czasie zliczania tylko pojedyncze bardzo słabe impulsy więc nie wiem skąd w konstrukcjach takie dziwne i masywne konstrukcje przetwornic? Ile przetwornica pobiera prądu? 100mA? Więcej? Druga sprawa to dlaczego uważasz że lampa która wymaga zasilania 400V będzie dobrze działać przy 200V? Bo tyle u Ciebie jest? Przynajmniej tak wynika ze schematu.
  • #3
    jajen
    Poziom 17  
    excray napisał:
    Ile przetwornica pobiera prądu? 100mA? Więcej?


    Nie wiem na jakiej podstawie Kolega szacuje takie wartości i czemu ta przetwornica miałaby być byle jaka, ale pobór prądu nie przekracza 5-8mA przy napięciu 5V.

    Co do 200V to proponuje nalezycie przeczytać schemat. 200V jest w punkcie testowym ze względu na rezystancję wewnętrzną miernika. Na tubie jest ponad 400V. Proponuję lepiej rozpoznać temat.

  • #4
    excray
    Poziom 39  
    To bardzo dobry wynik jak na taka konstrukcję czyli brak jakiegokolwiek sprzężenia zwrotnego i tryb pracy ustawiony na sztywno. Niemniej nie ma żadnej kontroli nad napięciem na wyjściu i przy intensywnym zliczaniu napięcie na GM pewnie jeszcze bardziej spada poniżej tych i tak zbyt niskich 200V. Czyli efekt będzie taki "im więcej zlicza tym mniej zlicza".
  • Relpol przekaźniki
  • #6
    excray
    Poziom 39  
    Ale Panowie mierzą napięcie na tubie za opornościami rzędu 5Mom a u Ciebie pomiar jest bezpośrednio za diodą bez żadnych oporności wiec nie myl tematów. Jeśli Twój pomiar miernikiem w tamtym punkcie wskazuje 200V to tyle właśnie tam jest.
  • #7
    jajen
    Poziom 17  
    excray napisał:
    Jeśli Twój pomiar miernikiem w tamtym punkcie wskazuje 200V to tyle właśnie tam jest.


    Cóż , chyba argumentacja trafia w ścianę. Może ostatni raz: wydajność prądowa takiej przetwornicy to kilka mikroamperów i użycie zwykłego woltomierza objawia się spadkiem napięcia właśnie do 200V. Tuba sts-5 ma napięcie inicjacji 280V, więc w ogóle by nie wystartowała, gdyby tam było faktycznie 200V. Ale oczywiście i to Cie nie przekona, więc może zamieszczę fragment opisu autora przetwornicy:

    I labeled a HV Test Point. You want about 500VDC through the tube. But here's the rub, it's only a few micro amps, so most DMM's will load the circuit too much to measure it. If you measure around 200VDC you're doing fine. Don't even bother trying to measure across the tube - the 5.7M will drop everything"

    Chyba wszystko jasne. Nie widzę sensu dalszego roztrząsania sprawy . Jedyne co mogę dodać, to że przez pierwszą sekundę miernik pokazuje 380-390V, a potem spada do 230V. Naprawdę na tubie jest jakieś 420-450V przy napięciu wejściowym 5v i rezystorze r7 - 15 ohm.
  • #8
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #9
    jajen
    Poziom 17  
    juzek555 napisał:
    Cały problem polega na tym, że nie posiadam odpowiednich pojemników z pierwiastkami (źródełka), by ustawić zakres pracy. (wzorcowanie)


    Znając parametry tuby nie jest to konieczne. Oczywiście lepiej byłoby potwierdzić odczyty próbkami kalibracyjnymi ale da się i bez tego uzyskać w miarę wiarygodne odczyty.
  • #10
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #11
    psooya
    Poziom 37  
    Bardzo ładnie pracuje MC34063 z mosfetem sterowanym push-pull'owo i dławikiem około 100uH, przy pracy około 20-25kHz. Stabilność napięcia 0,25% z pełną kontrolą jego wartości, takową zaprojektowałem do licznika robionego przez kolegów. Sprawność niestety konwerterów boost jest niewielka w szczególności dla małych mocy gdzie więcej prądu pobiera kontroler niż przekształtnik a tym bardziej jak postawimy sobie warunek by w byle elektronicznym zakupić wszystkie potrzebne elementy :-)
    Pozdrawiam
  • #17
    VSS
    Poziom 21  
    zrobiłem układ LCD z arduino.. po uruchomieniu wchodzę w SETUP i jest tam do ustawienia wartość: "Ratio". Co należy tam ustawić. To jakać wartość kalibrująca ?
  • #21
    kamil bula
    Poziom 18  
    Testowałeś go w terenie? Przykładałeś do ziemi? Ciekaw jestem, czy nie ma jakichś podwyższonych wyników, po skażeniu w Japonii.
  • #22
    jajen
    Poziom 17  
    Zrobiłem wersję ethernetową licznika. Na razie jest to prototyp, docelowo zamknę w obudowie. Geigera obsługuje tu arduino + enc28j60. Na zdjęciu widać ekran przeglądarki. Oprócz odczytu poziomu promieniowania urządzenie odczytuje też temperaturę z ds18B20 (można podłączyć 3 czujniki), licznik na DS2423 (tu będzie wykrywacz burzowy podłączony) i steruje dwoma przekaźnikami uruchamianymi czasowo (do grzałki odmrażającej rynnę). Jest to moduł , który rozbuduje stację pogodową działającą u mnie, ale żeby nie marnować zasobów będzie też przydatny do sterowania odmrażaniem rynny. Na zdjęciu widoczne jest cpm z okresu 5 min o wartości ponad tysiąc, ale to spowodowane jest , że chwilę przed zdjęciem przyłożyłem szkło uranowe. Jak już to zamontuje na zewnątrz to dane zebrane przez moduł dodatkowo będą wysyłane na radmon.org.

    Licznik Geigera sts-5

    Licznik Geigera sts-5


    Gotowe urządzenie razem z modułem licznika geigera i wykrywacza burzy.

    Licznik Geigera sts-5
  • #23
    Nedzwiad
    Poziom 2  
    A jak spisuje się ten MPSA42? Pracuje na trochę wyższym napięciu niż powinien, nie mu się nie dzieje?
  • #25
    Nedzwiad
    Poziom 2  
    Ok, dziękuję. Rozważałem jakiś tranzystor na wyższe napięcie, ale w sumie nie znalazłem zbyt wiele powszechnie dostępnych alternatyw.
  • #26
    grzeszcze
    Poziom 1  
    Hej, jestem teraz na etapie budowy swojego miernika, czy możesz podzielić się schematem i projektem płytki ?
  • #27
    szybki105
    Poziom 16  
    Czołem, złożyłem elektronikę i bez problemu wgrałem ten alternatywny soft zxcounter, licznik fajnie działa.
    Chciałem też wypróbować oryginalny soft ze strony z kitem licznika:
    https://sites.google.com/site/diygeigercounter/software
    Niestety coś mi to nie wychodzi, cały czas wywala błąd kompilacji płytki a Arduino IDE nie widzi bibliotek dołączonych do wspomnianego softu (komunikat: podany folder/plik zip nie zawiera poprawnej biblioteki)
    Uczę się dopiero programowania więc całkiem możliwe że coś robię źle.
    Zainstalowane mam Arduino IDE 1.8.3 a w eksperymentach używałem klona Arduino Nano i może dlatego te problemy ?
    W paczce z softem Geiger Kit Version 12.0 znajdują się cztery odnośniki: GeigerKit_V12, IR, Menu, Meter, nie bardzo to rozumiem , poproszę o jakieś wskazówki, co robię źle ?
