Mini wiertarka do PCB

dana96 28 Gru 2013 04:02 19191 27
  • Mini wiertarka do PCB
    Witam.
    Chciałbym się pochwalić moją wiertareczką do PCB zrobioną w jeden dzień.
    Wiertarka miała być tania prosta i musiała spełniać swoje zadanie.

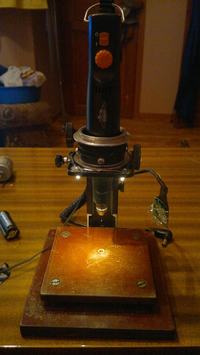

    Statyw wiertarki to nic innego jak stare rosyjskie makro do aparatu, podstawka wykonana z drewna znaleziona kiedyś w Tonsilu.
    Mocowanie mini szlifierki wykonałem z pierścieni mocujących obiektyw, nawiercone zostały 4 otwory i cała szlifierka skręcona jest śrubami w środku pierścienia.

    Oświetlenie to 2 diody umieszczone na stałe nad wrzecionem szlifierki i ruchoma mini lampka na miedzianym drucie zamocowana z tyłu statywu z regulacją wysokości.
    Oświetlenie zasilane jest z ładowarki od Nokii.

    Mini wiertarka do PCB Mini wiertarka do PCB Mini wiertarka do PCB Mini wiertarka do PCB Mini wiertarka do PCB Mini wiertarka do PCB

    Poniesione koszty to 0zł. Wszystkie elementy miałem gdzieś w piwnicy.
    Podczas budowy problemem było zamocowanie szlifierki, na szczęście po około dwóch godzinach medytacji wymyśliłem i myślę, że spełnia on swoją rolę. Cała konstrukcja jest stabilna. Po uruchomieniu okazało się, że wibracje z szlifierki przenoszone są na statyw i podstawę nie czuć ich ale słychać jeżeli wiertarka stoi na twardym podłożu, w planach mam zamocowanie gumowych nóżek.

    Ogólnie jestem zadowolony, chociaż w przyszłości zamierzam wprowadzić małe modyfikacje (Dźwignia opuszczania wraz z sprężyna, silnik z drukarki HP z uchwytem ponieważ wykręcanie szlifierki może być uciążliwe a czasami jest potrzeba, mikro włącznik do automatycznego włączania silnika i ładną obudowę na całość).

    Zapraszam do oceny i pomysłów na usprawnienie mojego cudeńka.
