Witam wszystkich
jakiś czas temu kupiłem używany sterownik megasquirt.
Zamierzam na nim odpalić mój projekt, zabralem sie za poszukiwanie schematu i utknąłem.
Jest bardzo dużo schematów do ms'a ale moja płytka jest jakaś inna.

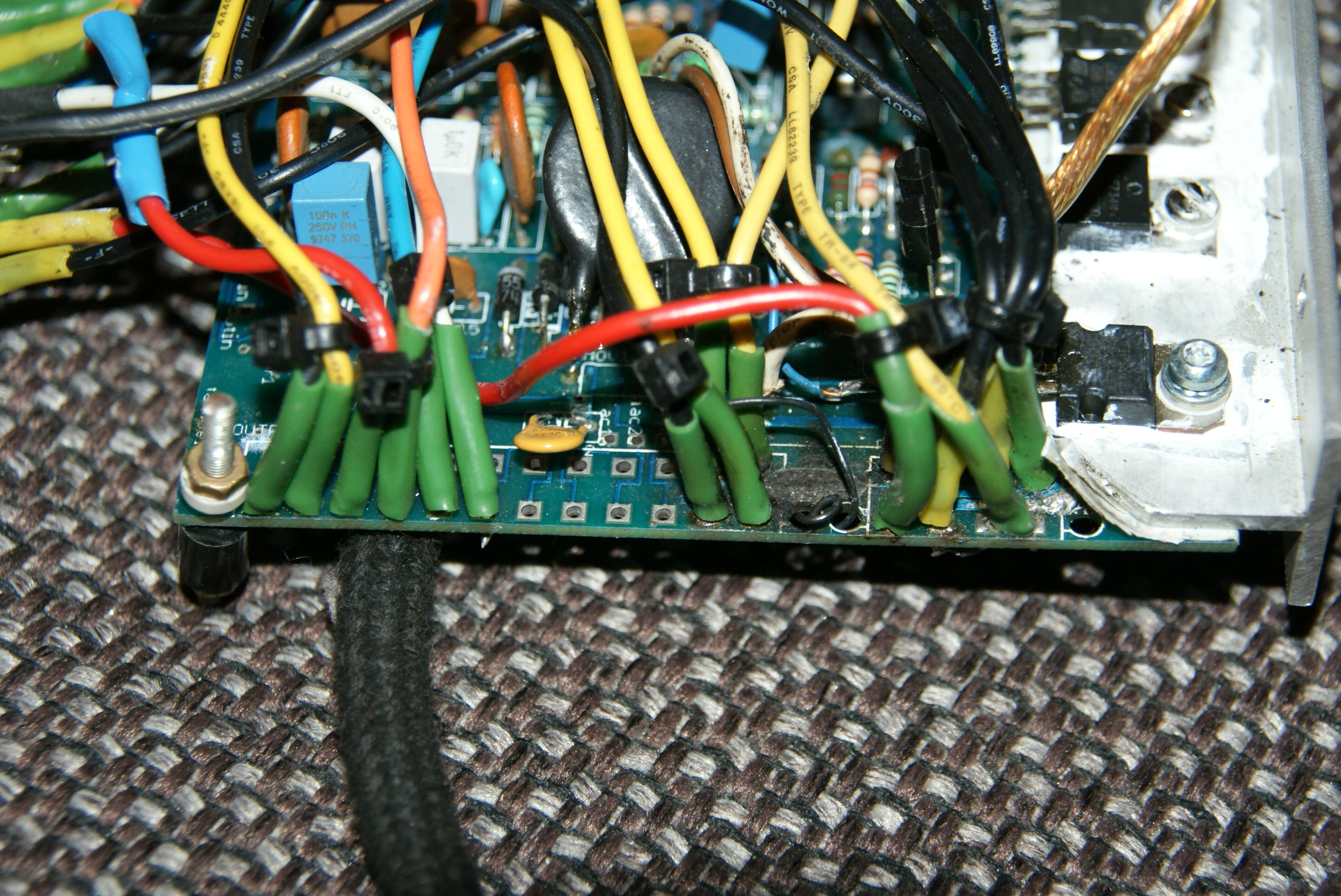

Na każdym schemacie piny z wyjsciami ułożone są w jakby równoległobok i jest ich 37.
Mój ms ma wyjść 32 ułożone w dwa prostokąty.

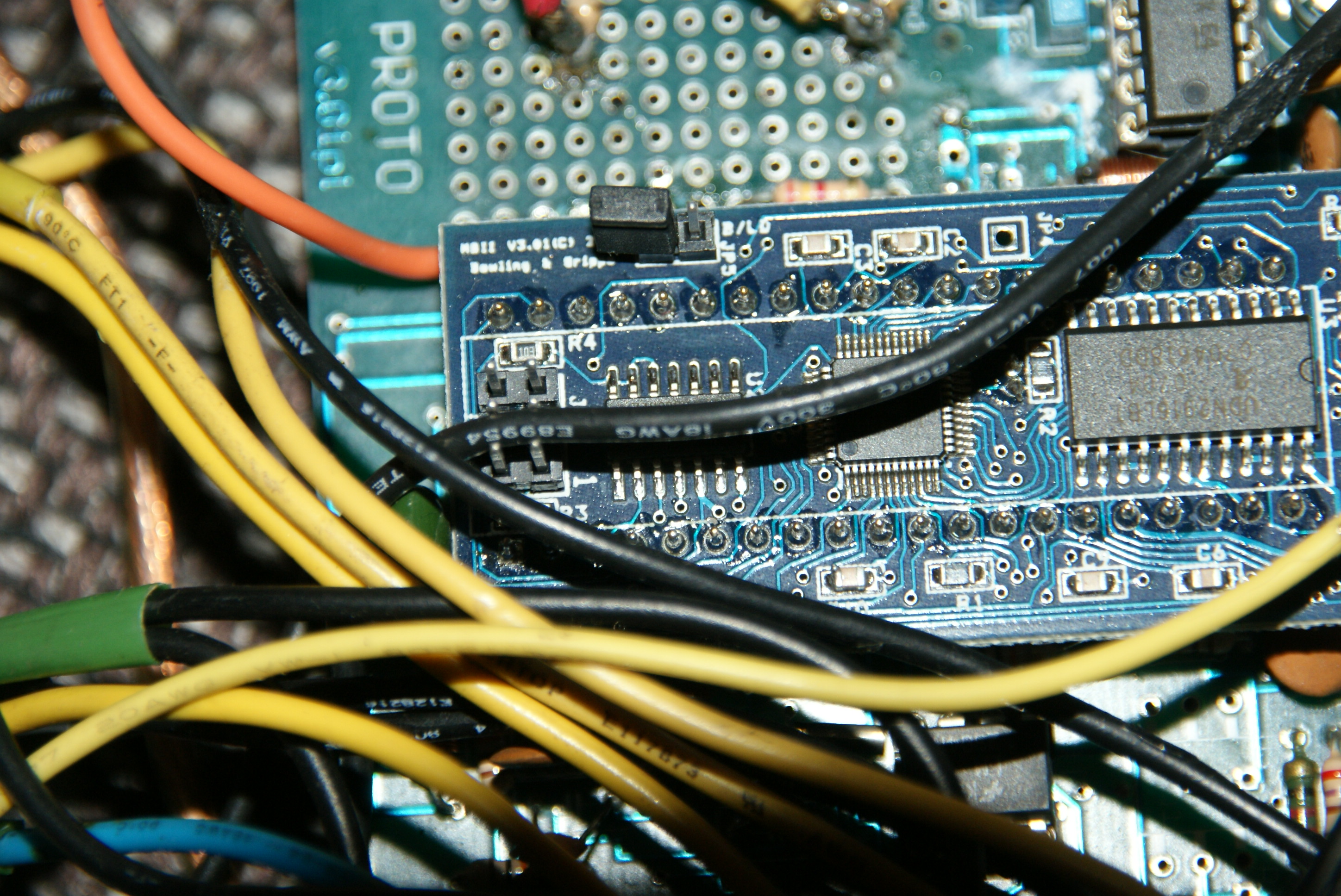

Na płytce jest opis :
PROTO v3.01pl i na drugiej ms2
w dodatku ktoś sobie puścił przelotke z tych pinów na wtyczki z innego auta, ale to nie jest problem.
Potrzebuje schemat wyjść do tego mojego ustrojstwa, wrzucam zdjęcia i czekam na kogoś bardziej ogarniętego w temacie
