wekta td6 - Podłączenie Wekta TD 6 do instalacji 6 żyłowej, wcześniej NONAME

Witam, mam problem z podłączeniem nowego domofon Wekta td6.
Wcześniej było podłączone tak:

Niestety, jak wyszło przed chwilą okazuje się, że to chyba nie było dobrze podłączone (działało otwieranie drzwi oraz wywołanie, aczkolwiek na 99% wcześniej działało wszystko, może któryś kabel się zgiął i nie chodzi?).
Z tego co udało mi się ustalić:
podłączając kabel zielony i żółty pod 1 i 2 działa wywołanie
Otwieranie drzwi działa w momencie zwarcia kabla białego z brązowym lub żółtym lub niebieskim. Wychodzi na to, że żółty to masa, zgadza się? Pytanie co z resztą kabli?

Skoro masz kompletnie nieznany unifon a jak widać jest bardzo prosty w budowie, to narysuj jego schemat (szkic) i wszystko się rozjaśni. Tobie to łatwo zrobić, bo zdjęcie jednak nie do końca jest wyraźne. Przykładowo masę łatwo ustalisz śledząc podłączenie kabla od słuchawki z mikrofonem do widocznych zacisków. Kabel taki ma trzy żyły z których jedna jest wspólną (masa), pozostałe to mikrofon i słuchawka. Śledząc je dalej dojdziesz, że słuchawka trafia na przełącznik, gdzie raz jest wywołaniem a drugim razem służy do prowadzenia rozmowy. I dalej pozostanie ci tylko mikrofon, który to załącza się z chwilą podniesienia mikrotelefonu.

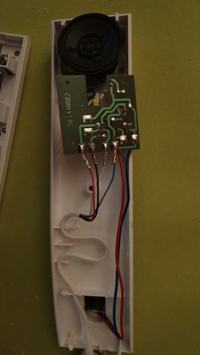

Zdjęcia lepszej jakości unifonu:

Co do porady wcześniej, to próbuje zidentyfikować kable

Przyznam, że nietypowy ten unifon, bo ma przełącznik obwodów w mikrotelefonie (zwanym potocznie słuchawką) a nie jak typowo w obudowie wiszącej na ścianie.
Spróbuję go rozgryźć i jeszcze się odezwę.

Pytania pomocnicze. Gdzie były przyłączone poszczególne kolory kabla instalacyjnego? Ze zdjęć widzę, że od lewej był zielony, żółty, niebieski i brązowy.
Który to przycisk otwierania zamka, bo masz coś na dole i coś z prawej strony.

zybex wrote:

Przyznam, że nietypowy ten unifon, bo ma przełącznik obwodów w mikrotelefonie (zwanym potocznie słuchawką) a nie jak typowo w obudowie wiszącej na ścianie.
Spróbuję go rozgryźć i jeszcze się odezwę.

Pytania pomocnicze. Gdzie były przyłączone poszczególne kolory kabla instalacyjnego? Ze zdjęć widzę, że od lewej był zielony, żółty, niebieski i brązowy.
Który to przycisk otwierania zamka, bo masz coś na dole i coś z prawej strony.

Jest dokładnie tak jak piszesz, przycisk do otwierania jest w prawym górnym rogu, od góry był przypięty kabel biały a niżej kabel czerwony
Swoją drogą, w przypadku 6sciu żył zworka powinna być włożona czy ściągnięta?

Twój nowy unifon to Wekta TK6 (nie TD6). Ma on dwie zworki konfiguracyjne. W przypadku instalacji 6 żyłowej obydwie muszą być zdjęte.
Reasumując podłącz cztery kabelki do zacisków 1-4 zgodnie z ich przeznaczeniem, a do zacisków 5 i 6 podłącz te dwa kabelki, które były przyłączone do przycisku w starym unifonie.
W starym na zaciskach od lewej masz kolejno masę, słuchawkę, mikrofon i wywołanie. Poza tym wspomniany niezależny przycisk.
