To już było wałkowane na Elektrodzie, wystarczy poszukać.
Quote:
Naprawa przetwornicy uc3842 / UC3843B /
==========================================================================================
0. Po doprowadzeniu 320 V na elektrolit sieciowy :
1. Podłącz zewnętrzny zasilacz o wydajności nie większej niż 50mA i napięciu do 20V do nóżek zasilania (5 - masa i 7).
2. Sprawdź oscyloskopem, czy na wyjściu (6) pojawiła się fala prostokątna.
3. Czasem trzeba zrównoleglić tranzystor transoptora rezystorem np 4K7 ponieważ niektóre (chyba 2842 także) sterowniki kontrolują obecność pętli sprzężenia zwrotnego.
4. Jak już będziesz miał sterowanie tranzystora kluczującego to możesz pomału podłączać napięcie zasilające badany zasilacz. Oczywiście zaczynasz od niewielkich wartości - ok. 20V.
5. Teraz musisz przyjrzeć się przebiegowi na Drenie tranzystora kluczującego. Powinien być stromy o amplitudzie kilkakrotnie przewyższającej napięcie zasilania. Na wyjściu powinno pojawić się napięcie (oczywiście dużo niższe).
6. Pomału zwiększasz napięcie zasilania bacznie obserwując kształt przebiegu na bramce (lub na 6-ce). Po osiągnięciu nominalnej wartości napięcia wyjściowego (tego, z którego pobierany jest sygnał do sprzężenia zwrotnego) powinieneś zauważyć wyraźne zmniejszenie się współczynnika wypełnienia impulsu.
I tak możesz spokojnie dojechać do napięcia sieciowego.
7. Dobrze byłoby podłączyc jakieś obciążenie. Jakies tzn policzone stosownie do wyjścia, które testujesz.
To pokrótce kilka ogólników. Oczywiście każda naprawa jest inna ale mniej więcej przebiega podobnie.
Najważniejsze: Wszystkie prace prowadzisz zasilając naprawiany zasilacz poprzez transformator separujący 1:1.
==========================================================================================

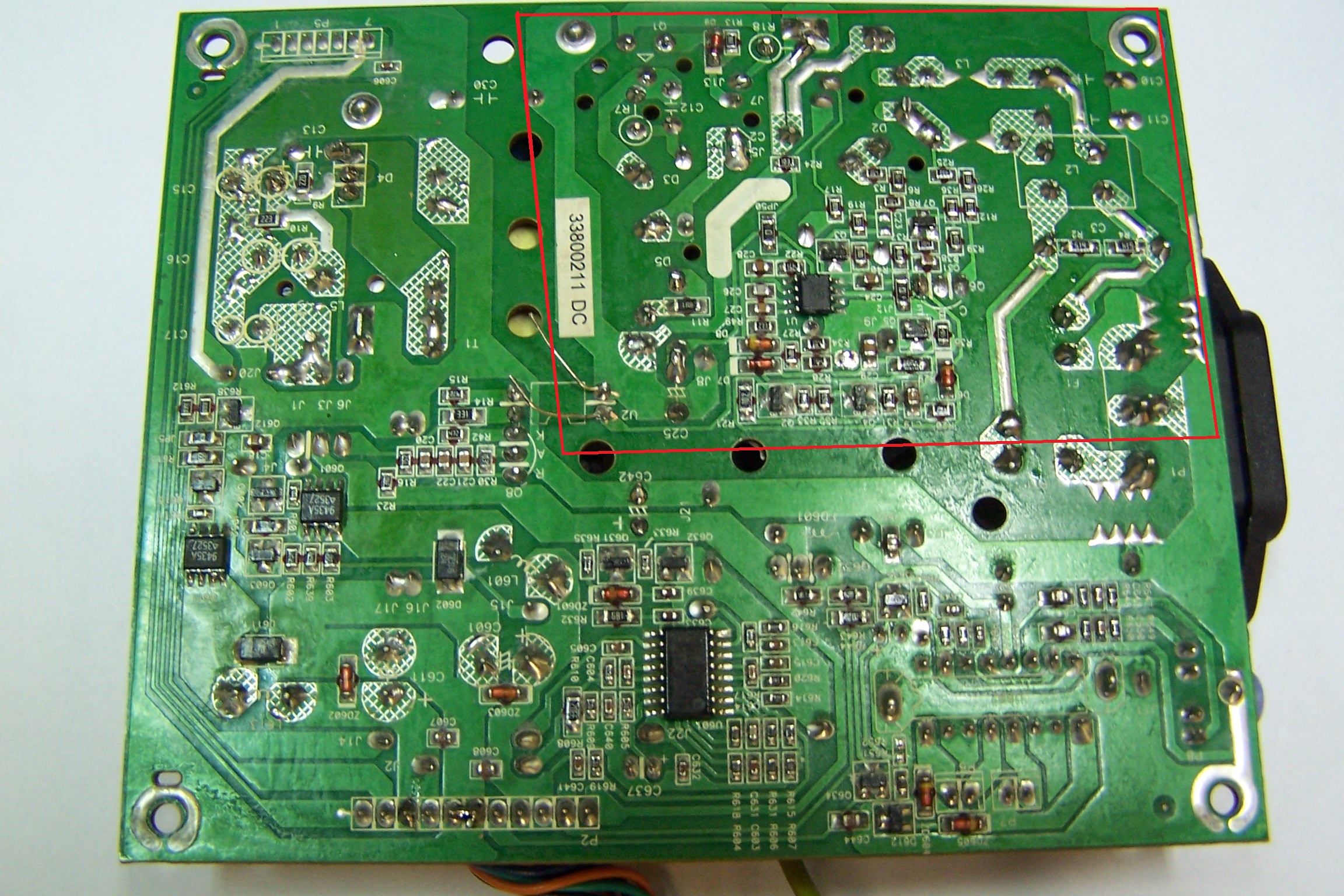

Proponuje nast. schemat postepowania:
1. wymienic o ile jest rozsadzony - C1. ew. nawet nie mierzyć i wymienić
2. spr. dokładnie omomierzem R2. w przyp sporej roznicy wartosci - wymienić.
3. spr. dokładnie D2 (w kier zaporowym - megaomomierzem. wkier przew. na spadek napiecia) + R=5ohm (5,1ohm?)
4. wymienic - nie mierzyć c2 (105 st. c.!) 100uF wydaje sie byc prawidlowa wartoscią.
5. spr. DZ - o ile sa napisy. jesli nie ma: wylutować UC... oraz MOSFET! załączyć napięcie i sprawdzić - jakie ustali sie na diodzie zenera.
przypuszczam ze bedzie ona miała wartośc raczej nie wieksza niz 18-20V (tyle z reguły wytrzymuje izolacja GS tranzystorów MOSFET) Jezeli odlozy sie na niej pelne nap. jak na C1 lub conajmniej kilkadziesiąt wolt - jest uszkodzona.
6. spr. elem. na n.4,8 - chociaz tam powinno byc o.k.
7. wymienić R8 na 1kohm oraz R10 na 1,5ohm . jesli mamy wylutowany scalak - zalączyć zasilanie i sprawdzić czy panuje jakies nap. na n3. Przy zasilaniu 230V powinno tam byc ok 0,5V
8. sprawdzić koniecznie C7=470pF. byc moze zostal uszkodzony zaraz po uszkodzeniu R10.
9. wlutować R7=22ohm (47 ohm) - nie wlutowywać jeszcze MOSFETa
10. spr. dokładnie elementy układu snubbera - ew. wymienic.
11. wymienić - nie mierzyć c10 oraz c11. spr. D6 oraz DZ=6,2V
12. układ z diodą TL431 - opis j.w. Po sprawdzeniu dokładnym wartosci elementów mozna teoretycznie spróbować sprawdzić dzialanie tego ukadu - podlaczając na wyjscie zasilacz regulowany 0...6V. Jezeli ustawimy 5V - na bramce teoretycznie powinno ustalić się 2,5V (1,24V) . juz powyzej tego progu - dioda zaczyna "przewodzić" wiec na diodzie transoptora powinno odlozyć sie juz napięcie ok1,2V (zalezy od typu transoptora). Osobna sprawa -to sprawdzenie fototranzystora na pierwotnej stronie. byc moze uda się Tobie spr. go omomierzem - ww czasie podania wyzszego napiecia zacznie przewodzić. na czas testu mozna wylutować DZ=6,2V. i regulowac do 7-8V
13. po sprawdzeniu wszystkich tych elem. - wlutować PEWNY I NIEUSZKODZONY scalak. zalączyc zasilanie. nap. na n7. powinno oscylowac w granicach 8-15V - roznie to bywa. Nie kazdy miernik cyfrowy to wychwyci. Na n6. rowniez powinny pojawiać się impulsy. Na n8 powinno pojawić się nap. 5V - ktore rowniez prawdop. bedzie oscylować.
Udało mi się jeszcze ustalić, że oryginalnie był tu układ UC3843B.
14. Wlutować MOSFET. i ponownie zalaczyć.
o ile trafo nie jest uszkodzone - teoretycznie powinno wszystko ruszyc.
ważna sprawa - po kazdym zalączeniu i wyłączeniu - rozladuj C1
W szeregu z zasilaniem oczywiscie żarówka 40/60W.
zasilacz obciąż rezystorem przynajmniej 3,3ohm o mocy conajmniej 8-10w lub polaczonymi rezystorami o lacznej rezystancji i mocy - j.w.
sprawdź czy zasilacz ma na wyjsciu zainstalowany rezystor np 47ohm - jako wstepne obciazenie i czy nie jest on spalony
===========================================================================================
