Zgrzewarka - Uszkodzenia tranzystorów IGBT w układzie zgrzewającym.

Witam ,
Mój problem polega na tym że układ zgrzewający po załączeniu chodzi około kilku godzin i wybucha jeden z modułów IGBT,zawsze ten sam.Układ działa tak że zasilany jest mostek prostowniczy trójfazowy,na wyjście mostka równolegle kondenstaory i następnie do tranzystorów modułów IGBT są to moduły podwójne 300A 1700V SEMIKRON. Z wyjść tych modułów zasilany jest transformator (z ok 600V na ok 4V) i z wyjścia trafo na elektrody zgrzewające. Prąd zgrzewania ok 120A.Sterowanie tych modułów jest wykonywane na układach hybrydowych M57962AL.Więc są 2 podwójne IGBT i 4 Drivery M57962AL.Na wyjściu z driver-ów są stabilizatory w postaci diod Zenera a na modułach na wysokim napięciu są kondenstaory foliowe + transile + palnik przeciwprzepięciowy na 1200V.Impulsy na driver są podawane z czujnika laserowego z częstotliwością ok 30Hz.Blokowanie modułu -9V przewodzenie +15V.W IGBT uszkodzenie zazwyczaj objawia sie zwarciem lub przerwą w układzie sterowanie czyli na zaciskach GE modułu,lecz mimo braku zwarcia lub przerwy na zaciskach prądowych po otarciu modułu widać zę są przypalone. Okablowanie sprawdzone zgodnie ze schematem producenta.Drivery i tranzystory wsadzone nowe komplet i to samo.Proszę o pomoc co może być przyczyną takich wybuchów? Jak ewentualnie można uchronić taki układ przed ponownym zniszczeniem? I w jaki sposób można sprawdzić ten układ M57962AL. Pozdrawiam

Narysuj schemat bo brak konkretów. Zamieść przebiegi na bramkach. Sposób testowania M57962AL opisany jest w dataszicie.

Załączam schemat jaki dostałem od chińskiego producenta.Firma WUXI

Dodano po 37 [minuty]:

Odnośnie sposobu testowania M57962AL to nie mogłem tego znaleźć w aplikacji. Jak możesz to wrzuć mi plik z instrukcją testowania.

Skoro zawsze ten sam w mostku, to układ sterujący podaje nieprawidłowe impulsy.

Ale co ten sam?Rozwiń swoją myśl kolego bo nie mam pojęcia o co Ci chodzi?

Należy sprawdzić oscyloskopem przebiegi na bramce. Nieprawidłowy kształt impulsów bramkowych prowadzi do palenia tranzystora.

Poskładałem ten układ po wybuchu,włączyłem żeby zarejestrować przebieg na bramkach i po wykonaniu kilku zgrzewów rozłącza mi zgrzewanie.Podejrzewam że któryś driver jest wadliwy tylko nie wiem jak go sprawdzić?? W datasheet nic nie znalazłem o testowaniu,jest napisane tylko które piny są do testów i żeby ich nie podłączać do niczego w układzie.

Dodano po 1 [godziny] 51 [minuty]:

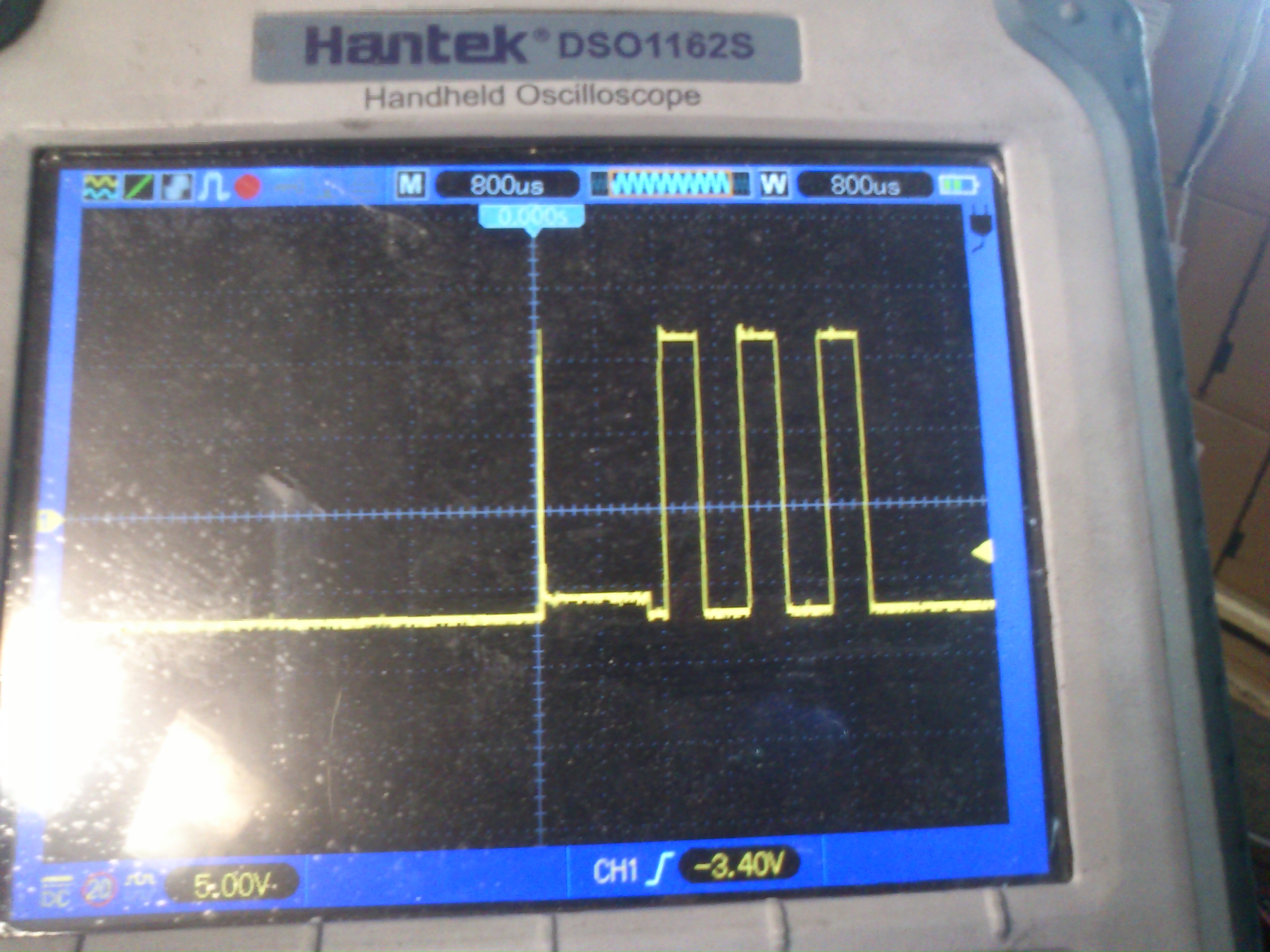

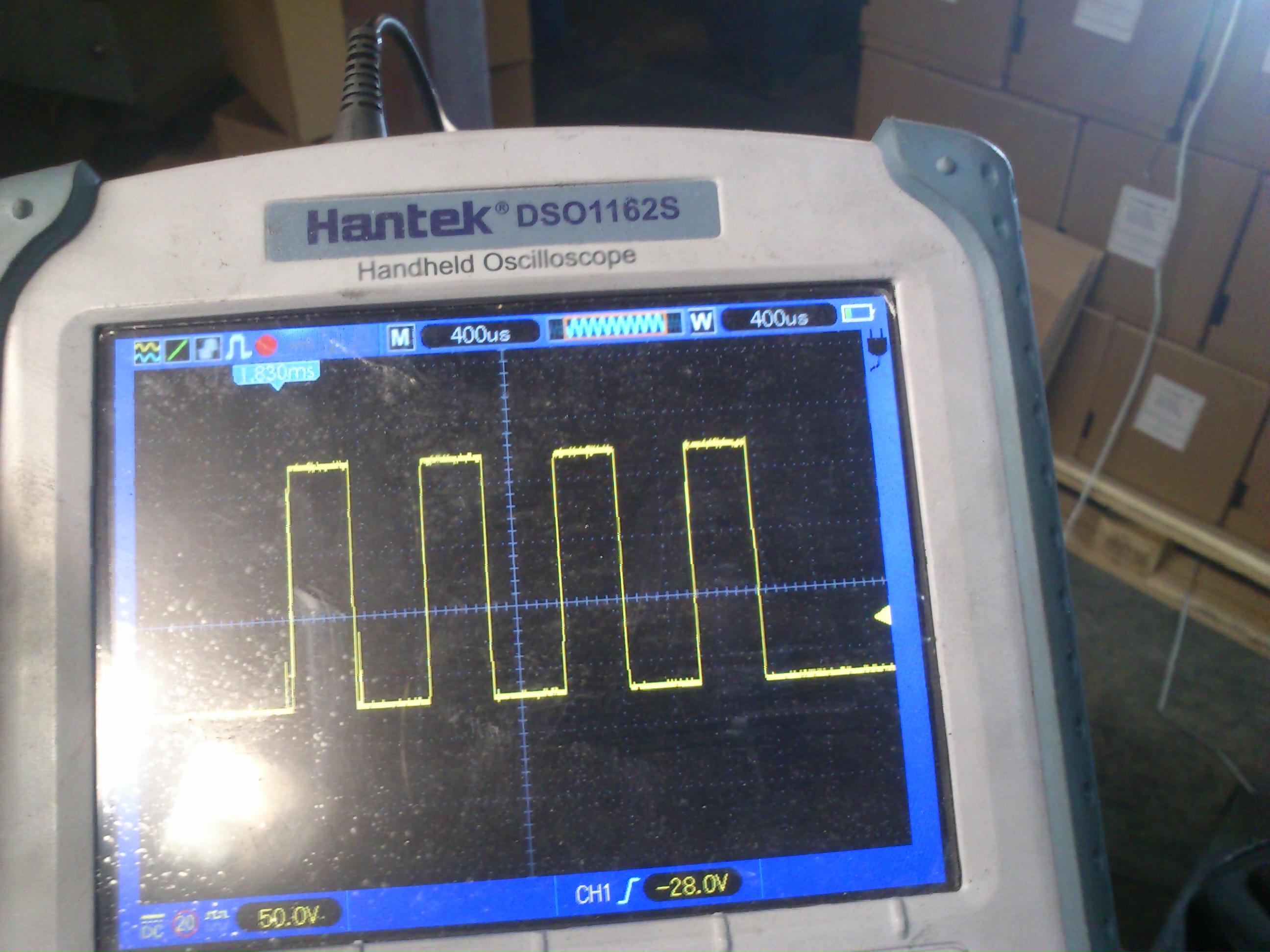

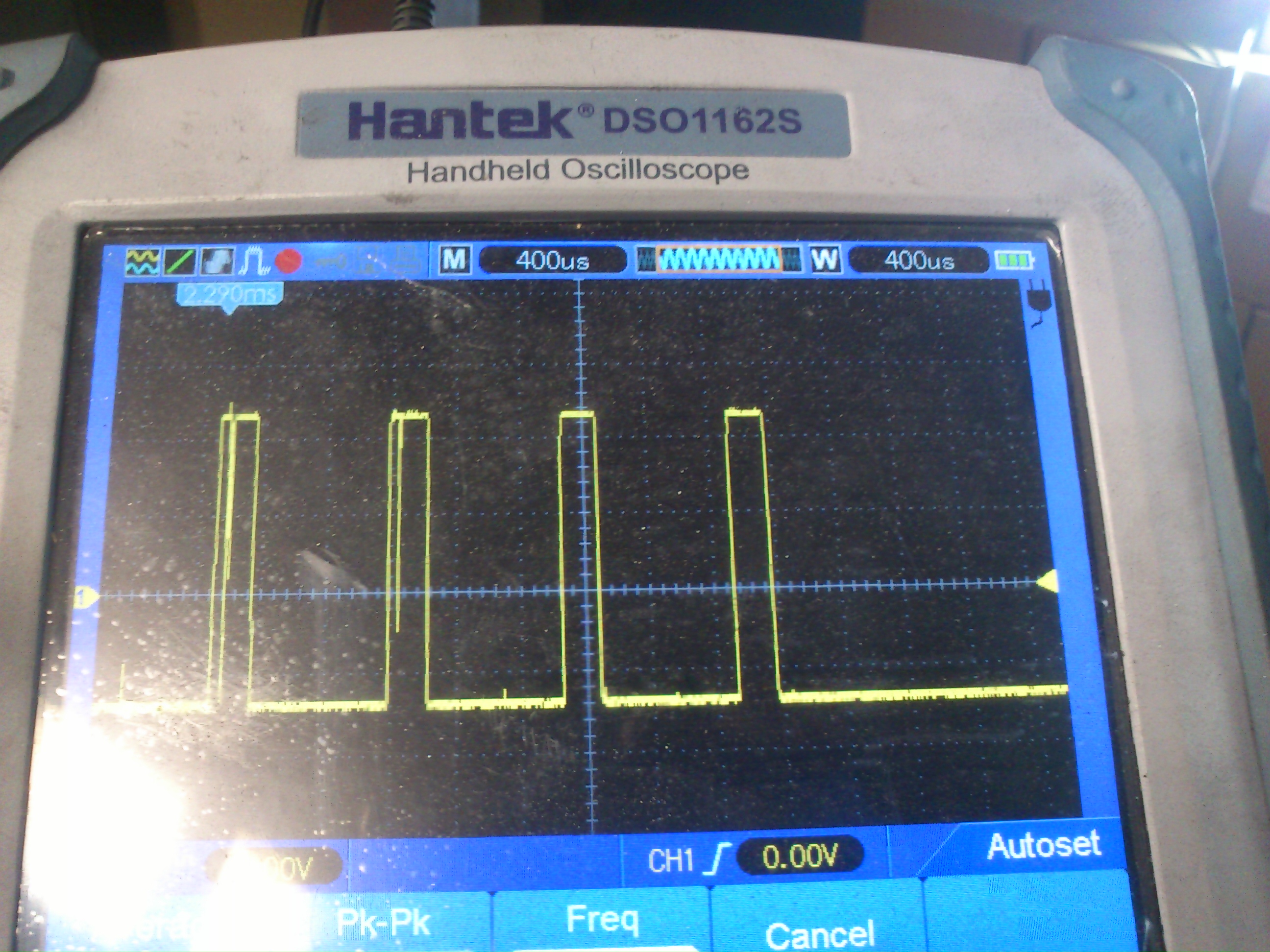

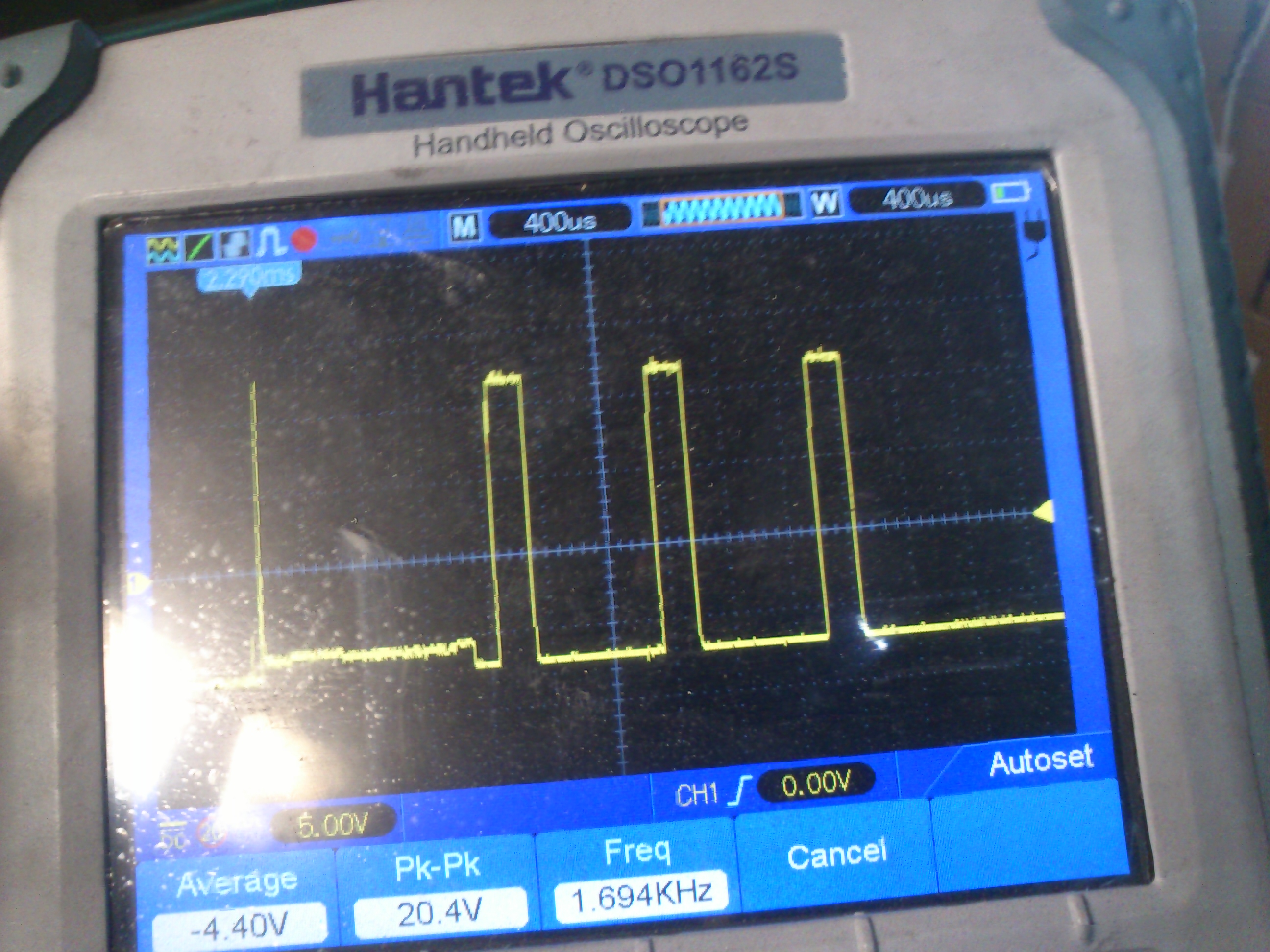

Udało mi się odpalić ten układ i zgrzewa,załączam zdjęcia z przebiegiem jednego z driverów.Przebieg wydaje mi się być poprawny natomiast co jakiś czas wrzuca mi takiego śmiecia i nie wiem czemu??

No to już wiesz czemu pali ci IGBT.

No wszystko fajnie tylko czemu te przebiegi są takie?? Co może być nie tak w tym układzie że tak się dzieje? Pozdrawiam

Na oscyloskopie masz ustawione 50v na działke?

Wyszło tak bo ustawione było do sondy x10 więc tam jest realnie 5V/dz

Szpilki z 1 zdjęcia są wystarczające do otwarcia IGBT.
Uszkodzony driver, albo śmieci na jego wejściu. Może też być nieprawidłowe zasilanie drivera.

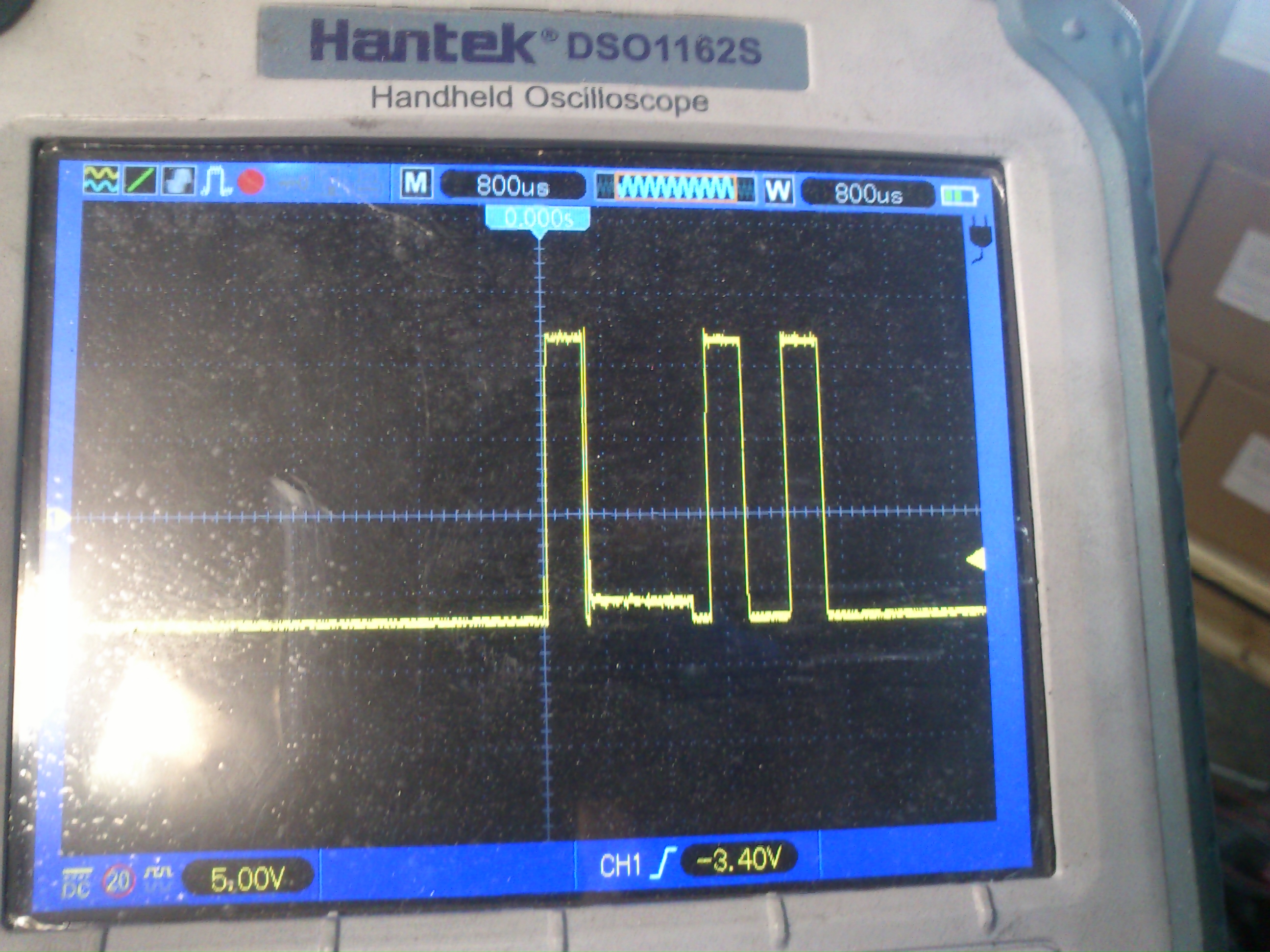

Załączam przebiegi z 4 driverów i proszę o komentarz czy ma to prawo działać??
Driver 1 co jakiś czas driver 2 driver 3 driver 4
Z

Dodano po 2 [godziny] 1 [minuty]:

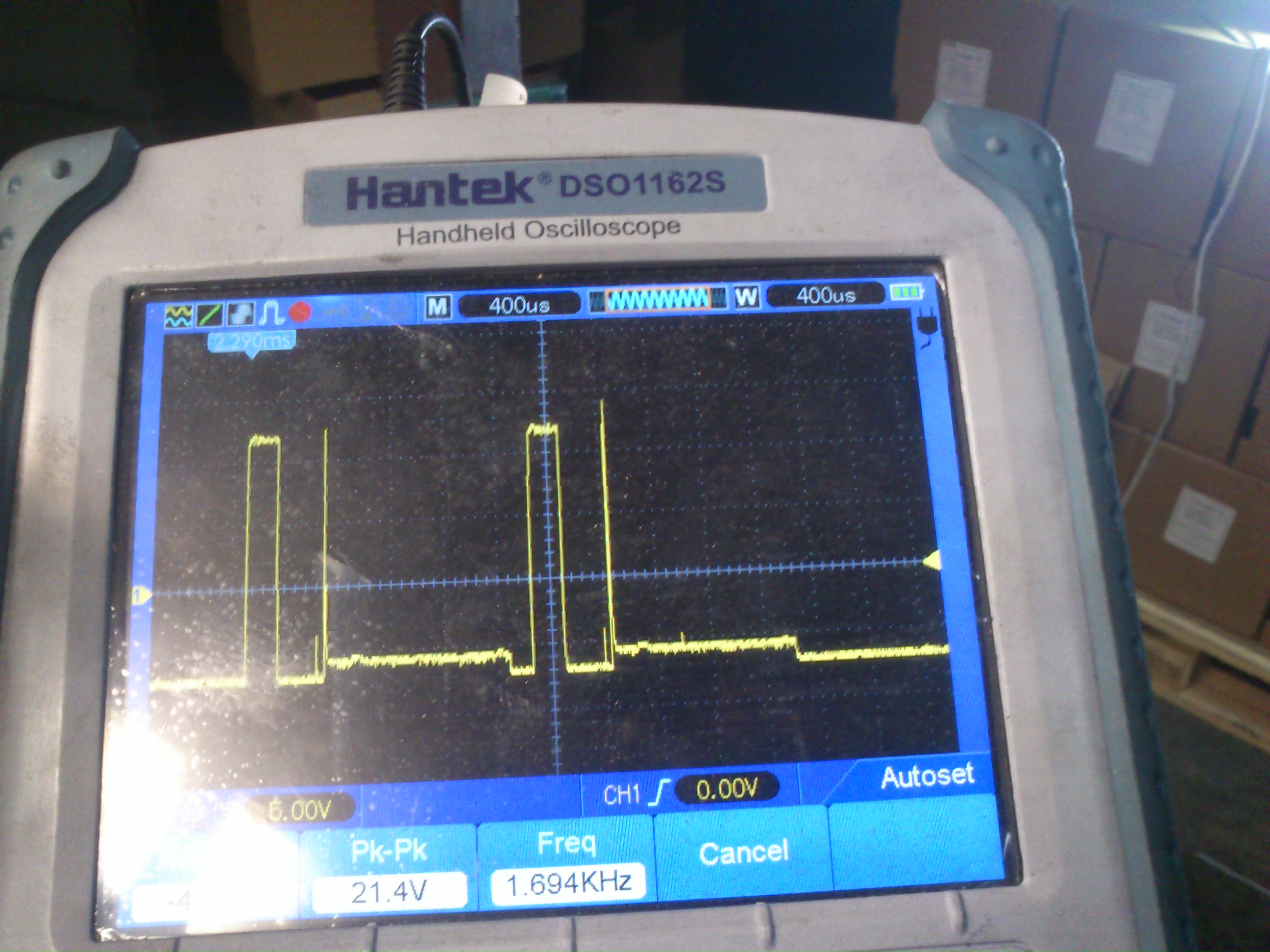

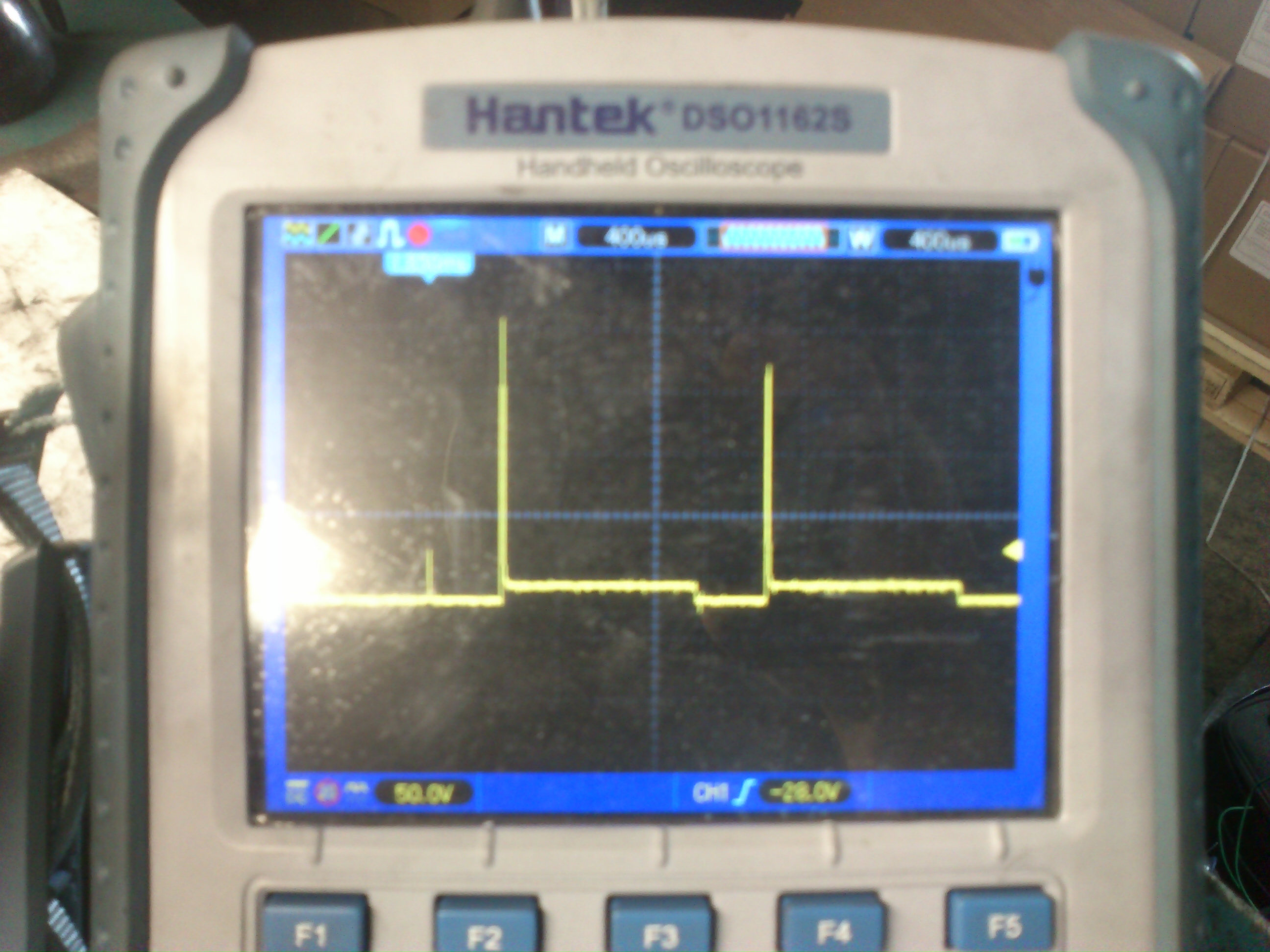

Da się uszkodzić taki driver temperaturą?? Poprawiłem luty na każdym pinie i po tej poprawie już nie ma normalnego przebiegu tylko tylko takie szpilki jak na zdjęciu 2 z pierwszego drivera.Lutowałem temperaturą 350 stopni

Dodano po 1 [godziny] 42 [minuty]:

Quote:

Szpilki z 1 zdjęcia są wystarczające do otwarcia IGBT.
Uszkodzony driver, albo śmieci na jego wejściu. Może też być nieprawidłowe zasilanie drivera.

Niestety nie mogę się zgodzić ponieważ wtedy gdy pojawiają się szpilki nie ma zgrzewania a co do zasilania to każdy driver ma swój identyczny układ i sprawny więc raczej odpada.Najgorsze jest to że teraz jest taka sytuacja że układ raz zgrzewa a raz nie i te cykle są przypadkowe. Zapewne to jakaś pierdoła ale już mi pochłonęła trochę czasu. Próbuję dalej i czekam na podpowiedzi.Pozdrawiam
[/quote]

slawek19880330 wrote:

a a co do zasilania to każdy driver ma swój identyczny układ i sprawny więc raczej odpada

A jednak jeden IGBT się pali.
Ciekawe dlaczego?
Jak sprawdziłeś jakość zasilania?
Co się stanie gdy w jednej gałęzi oba IGBT dostaną szpilki na bramkę w tym samym momencie?

Wybacz ale to co piszę, to podstawy. Powinieneś sam to wiedzieć skoro bierzesz się za naprawę.

Masz rację ale jak wytłumaczyć to że wczoraj te szpilki pojawiały się co ok 50 zgrzewów a dziś pojawia się kilka szpilek po czym kilka zgrzewów a za jakiś czas kilkanaście szpilek i parę zgrzewów a następnie zgrzewa jakiś czas. Jeśli chodzi o zasilanie to sprawdzałem je pod obciążeniem 1A stałego a później impulsowo załączałem obciążenie i przebiegi były równe. Podstawy znam ale nie rozumiem tej różnorodności zachowywania się tego układu bez ingerencji w jego strukturę.Szukam punktu zaczepienia.Wymienię ten najbardziej rozbieżny driver wraz z układem zasilania i napiszę co z tego wyszło.Pozdrawiam

Dodano po 2 [godziny] 30 [minuty]:

Wymieniłem i jest to samo bez żadnych zmian.Podmieniłem nawet sterownik który podaje impulsy na drivery i nadal to samo.Jest możliwość żeby tranzystor miał uszkodzone złącze GE?? Ale jeśli by tak było to by wybuchł bo nie blokowało by go wtedy -9V.Brak mi pomysłów

Pali się jeden tranzystor w półmostku, czy oba?

Jeśli przykładowo. górny jest otwarty, a dolny w tym czasie zacznie się otwierać to spali się dolny.
Może być tak że jeden się jeszcze nie wyłączył a drugi zaczął się już załączać.

Zawsze pali się jeden tranzystor, podłącze w poniedziałek oscyloskop na oba sterowania i zobaczę jak to wygląda i dam znać.

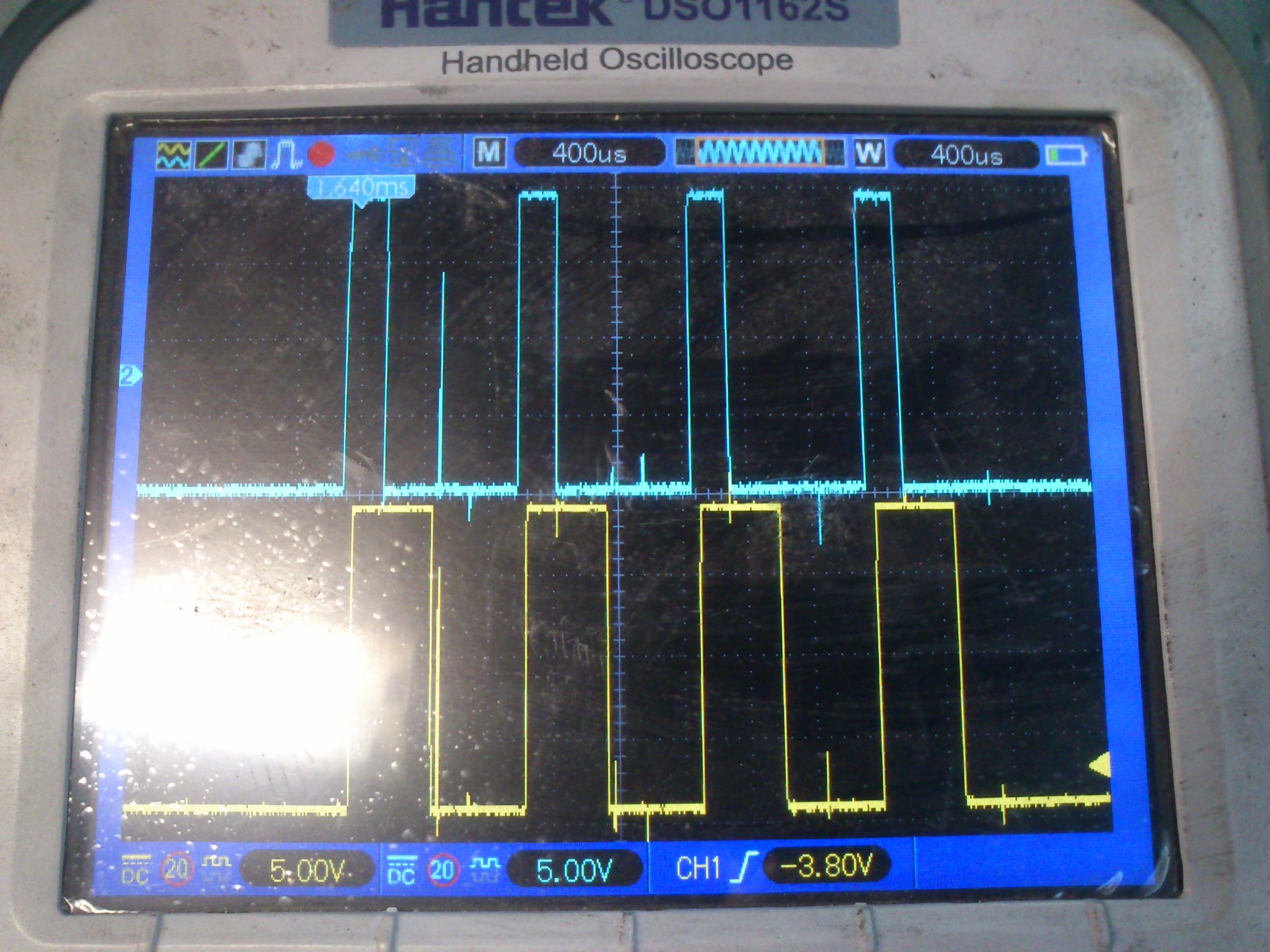

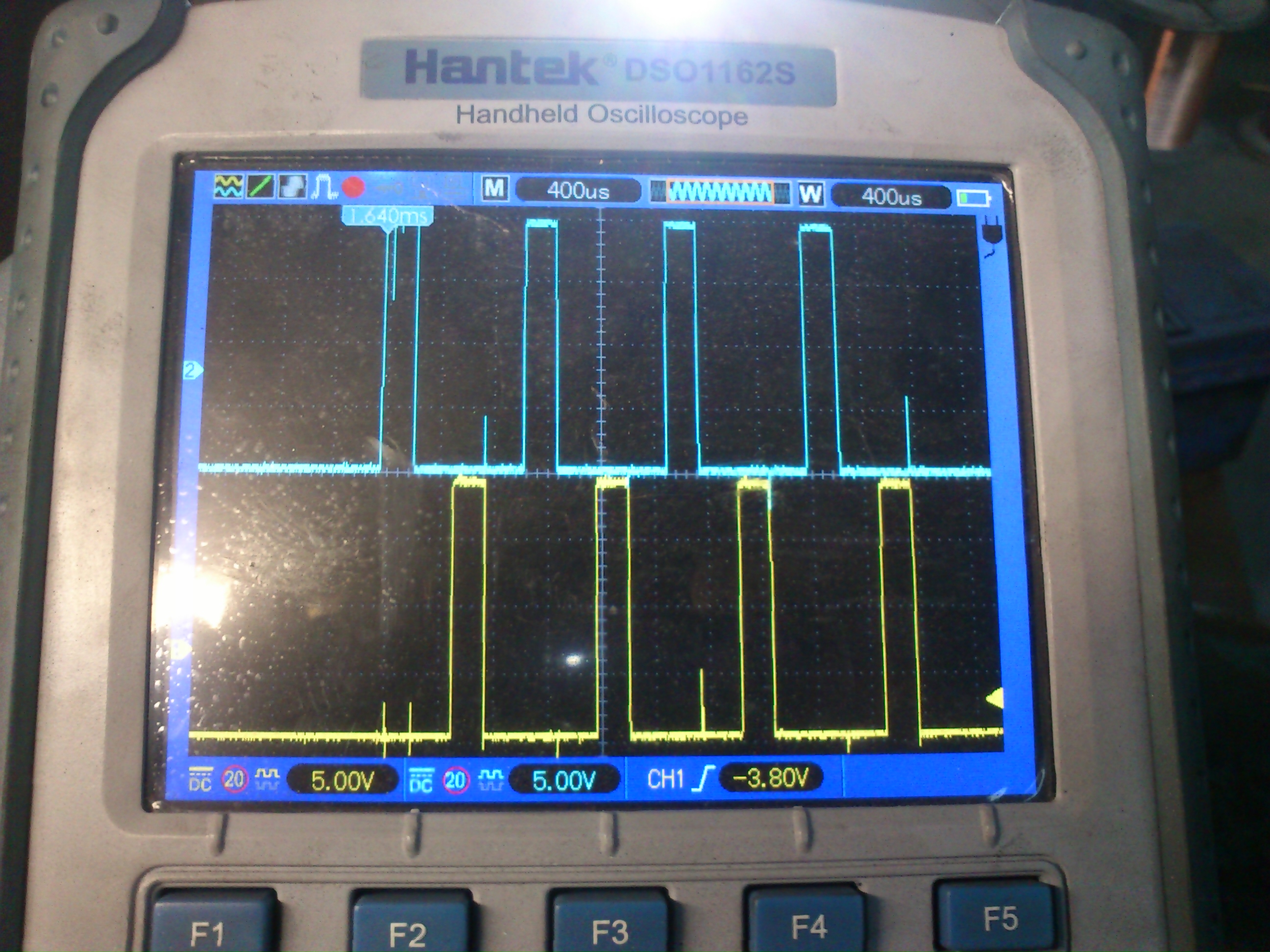

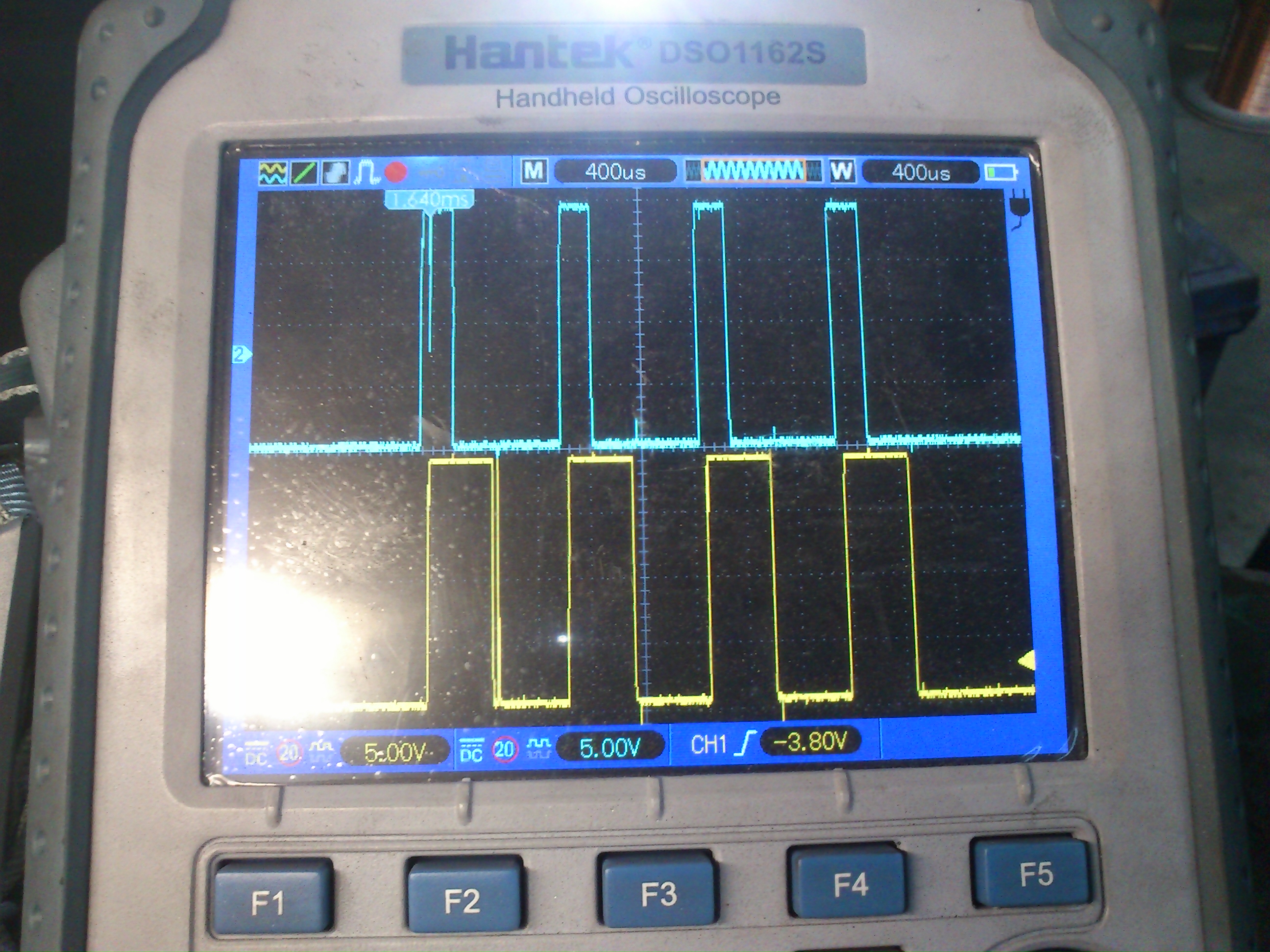

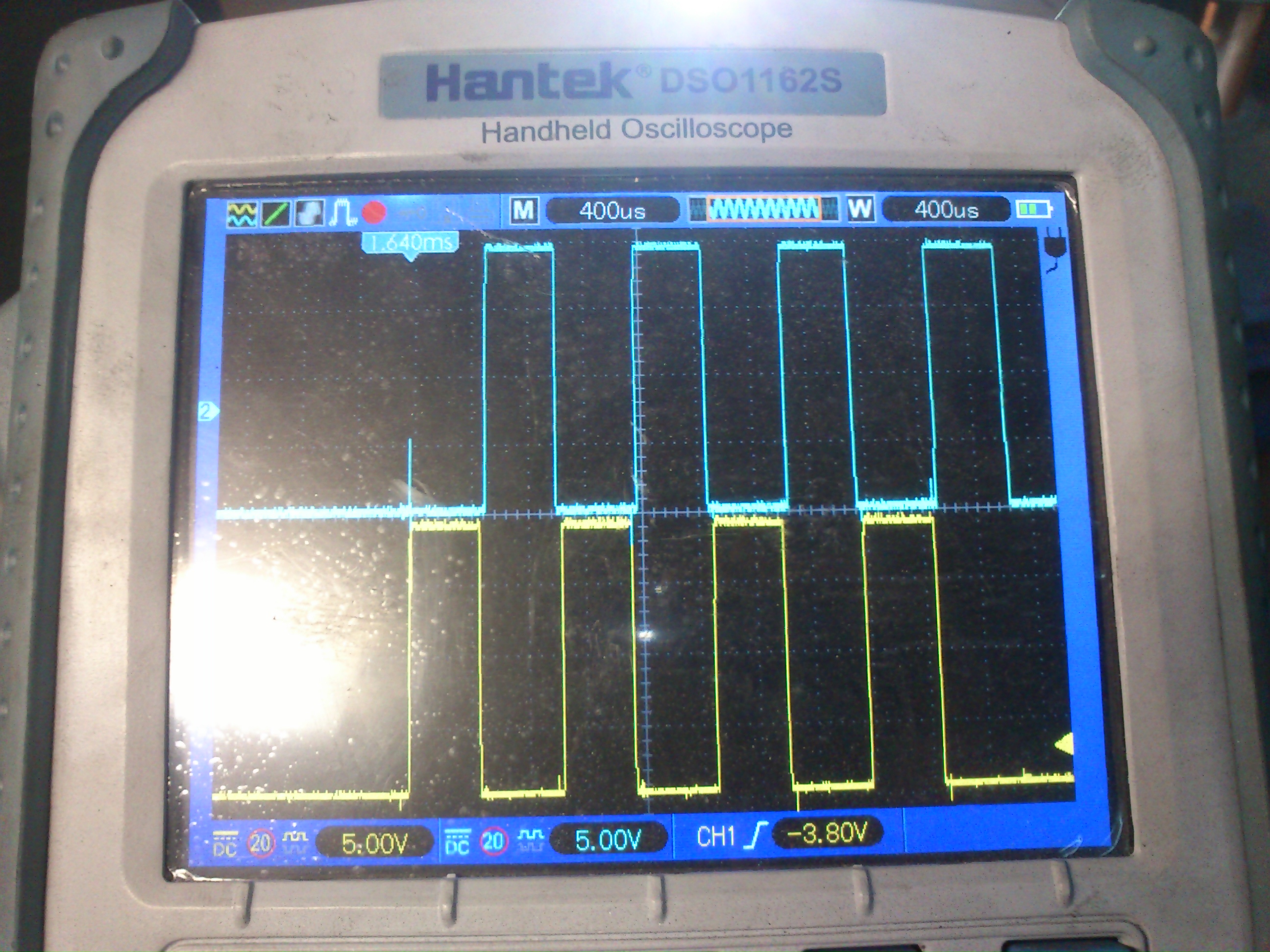

Porobiłem pomiary i wyszło nawet ładnie gdy zgrzewa,natomiast gdy przestaje zgrzewać to są kulfony.To właśnie się dzieje jak nie zgrzewa To z obu tranzystorów 1 modułu IGBT To z drugiego modułu To z 1 tranzystora 1 modułu i z 2tranzystora 2 modułu A to z 2 tranzystora 1 modułu i z 1 tranzystora drugiego modułu

Przebiegi ładnie się mijają i nachodzą wtedy kiedy powinny.Więc samo sterowanie chyba zostawię w spokoju,chociaż zastanawia mnie to że czasy otwarcia na jednym tranzystorze są krótsze ni czasy otwarcia na drugim.Przetestuje chyba jeszcze raz te układy zasilania. A jaka wartość prądu mo

Co pokazuje CH1 i CH2?

Zamieść przebiegi tak, aby było na obu kanałach widać 0 przebiegu.

No i co z tą zgrzewarką?

Jak dla mnie to problem z Vcc któregoś drivera. Ewentualnie gdzieś nie łączy coś na smd, ale to przecież idzie odnaleźć.

Chwilowa przerwa z powodu poważniejszej awarii,do tematu powrócę prawdopodobnie w poniedziałek.
